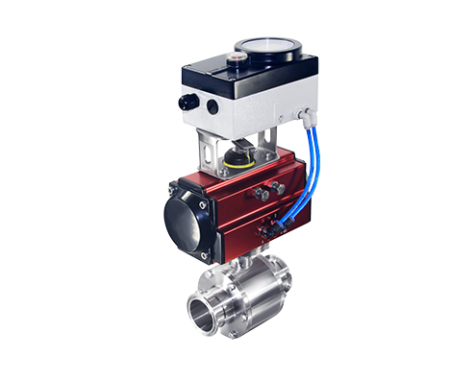

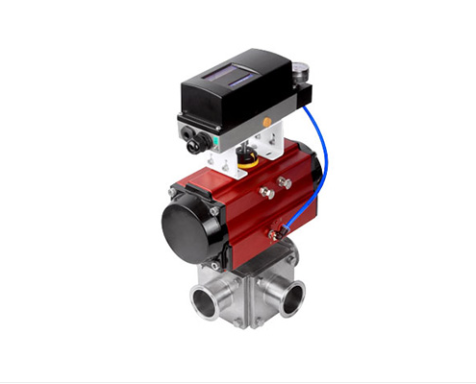

Válvula Esfera de Controle Proporcional

Válvula Esfera de Controle Proporcional

Aplicação

A válvula de esfera de ajuste proporcional é um equipamento industrial projetado para controle contínuo e preciso do fluxo de fluidos em sistemas automatizados, combinando as características de uma válvula de esfera com a capacidade de modulação proporcional. Diferente das válvulas de esfera convencionais, que operam apenas em posições “aberta/fechada”, esta válvula permite ajustar gradualmente a abertura da esfera conforme o sinal de controle recebido (elétrico, pneumático ou digital), proporcionando regulação refinada de vazão, pressão e velocidade de fluxo.

Com construção em aço inoxidável ou ligas especiais, a válvula de esfera proporcional oferece excelente resistência química e mecânica, sendo ideal para aplicações que exigem alta precisão, baixa manutenção e integração com sistemas de automação (PLC, SCADA, DCS). Sua operação suave e resposta rápida tornam-na adequada tanto para processos industriais tradicionais quanto para ambientes sanitários ou críticos.

Principais Aplicações

A válvula de esfera de ajuste proporcional é amplamente utilizada em:

  • Processos industriais com automação de malhas de controle

  • Regulação proporcional de fluxo em sistemas de utilidades

  • Indústria química, petroquímica e de energia

  • Processos HVAC e utilidades em plantas industriais

  • Linhas de líquidos e gases que exigem resposta dinâmica

  • Integração com sensores e controladores eletrônicos

Benefícios da Válvula de Esfera Proporcional

Controle proporcional de fluxo, sem saltos abruptos
Resposta rápida e estável, com ajuste contínuo
Compatível com sinais elétricos e pneumáticos de controle (ex.: 4-20 mA, 0-10 V)
Alta durabilidade e resistência à corrosão
Baixa manutenção, com operação confiável em longos ciclos
Integração eficiente com sistemas automatizados

Características Técnicas Comuns

  • Tipo: Válvula de esfera de ajuste proporcional

  • Material: Aço inoxidável (304/316), ligas especiais

  • Acionamento: Elétrico proporcional, pneumático proporcional ou híbrido

  • Conexões: Rosca, flange ou conexão sanitária

  • Sinal de controle: 4-20 mA, 0-10 V, Fieldbus, Modbus, etc.

  • Aplicação: Controle de fluxo, pressão e vazão com precisão

Especificações Técnicas

Válvula de Esfera de Ajuste Proporcional

  • Princípio de funcionamento: Ajuste proporcional de fluxo e pressão

  • Sinal de entrada: 0/4–20 mA

  • Comunicação de barramento: Modbus RS485

  • Sinais opcionais: 0/4–20 mA, 0–5/10 V

  • Sinal de saída: 0/4–20 mA, 0–5/10 V

  • Display: OLED com menu em chinês

  • Materiais de construção: 304 / 1.4301, 316L / 1.4404, 1.4435, 2205

  • Tamanho: 1/2" a 12" (DN10 a DN300)

  • Faixa de temperatura: –20 °C a 150 °C

  • Faixa de pressão: Vácuo a 10 bar

  • Pressão do ar de alimentação: 4 a 7 bar

  • Alimentação elétrica: DC 24 V ±10%

  • Certificação sanitária: 3-A-53-06, PED-97/23/EC, FDA 177.2600

  • Certificação à prova de explosão: II 2 G Ex ib IIC T6/T5/T4
