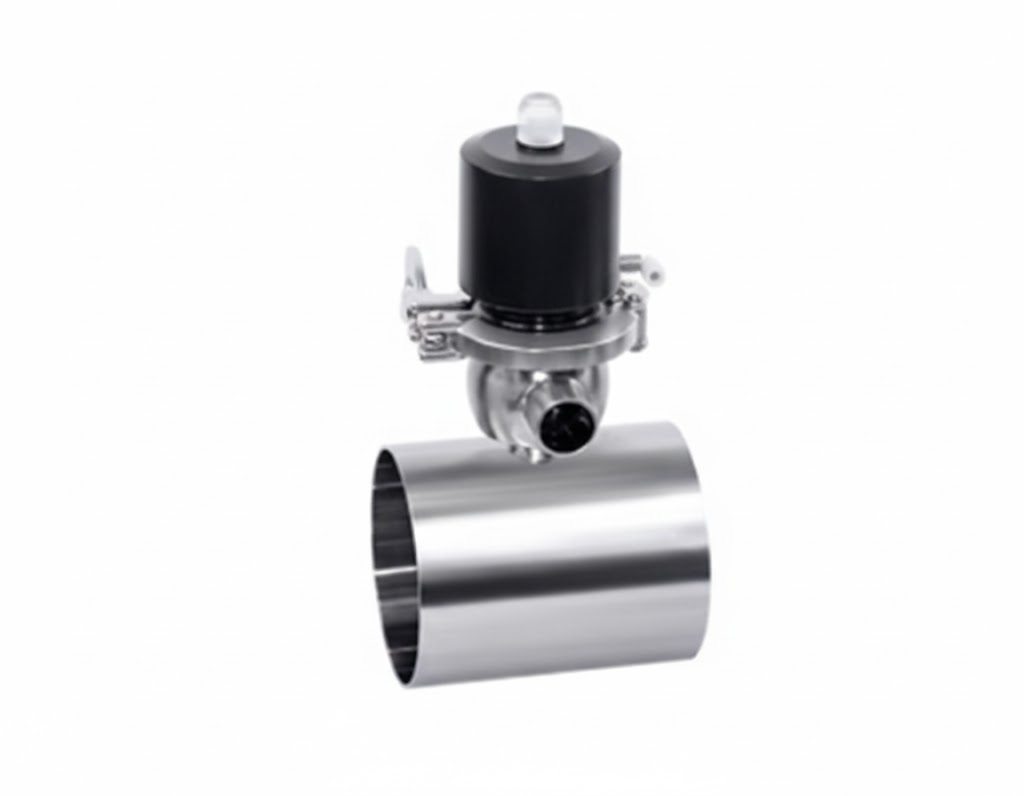

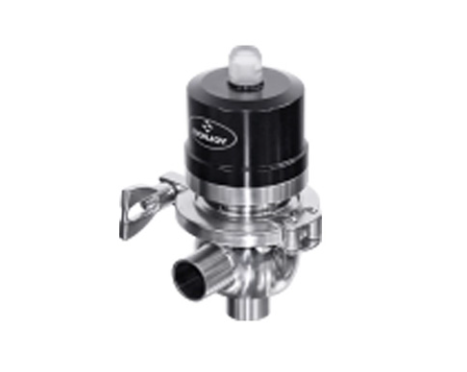

Válvula de Diafragma Radial – Série PX-RDV-MAX

Aplicação

A Série PX-RDV-MAX da Pronex é o ápice da engenharia para processos que exigem pureza absoluta e segurança biológica. Desenvolvida para as indústrias farmacêutica, de biotecnologia e de alimentos finos, esta válvula radial destaca-se por um design inovador de diafragma que elimina praticamente todos os ângulos mortos e garante uma capacidade de autodrenagem (Self-emptying) superior às válvulas convencionais.

Seu corpo possui acabamento interno Ra $\le$ 0,5 µm, atendendo aos rigorosos padrões biofarmacêuticos para evitar a adesão de partículas e biofilmes. Seja atuando como válvula de controle de processo, dreno asséptico ou dosadora (como na injeção de CO2 em cervejarias), a PX-RDV-MAX oferece um excelente valor de coeficiente de vazão (KV), permitindo um fluxo eficiente e controlado. Projetada para resistir a ciclos contínuos de esterilização CIP/SIP, ela une alta performance com uma manutenção extremamente simples e segura.

Especificações Técnicas

●

Especificações Técnicas

  • Dimensões: 3/4" a 2.5" (DN20 a DN65).

  • Pressão Máxima: 6 bar.

  • Temperatura de Trabalho: -10 °C a 120 °C (Diafragmas em EPDM ou Silicone).

  • Acabamento Interno: Polimento sanitário Ra $\le$ 0,5 µm.

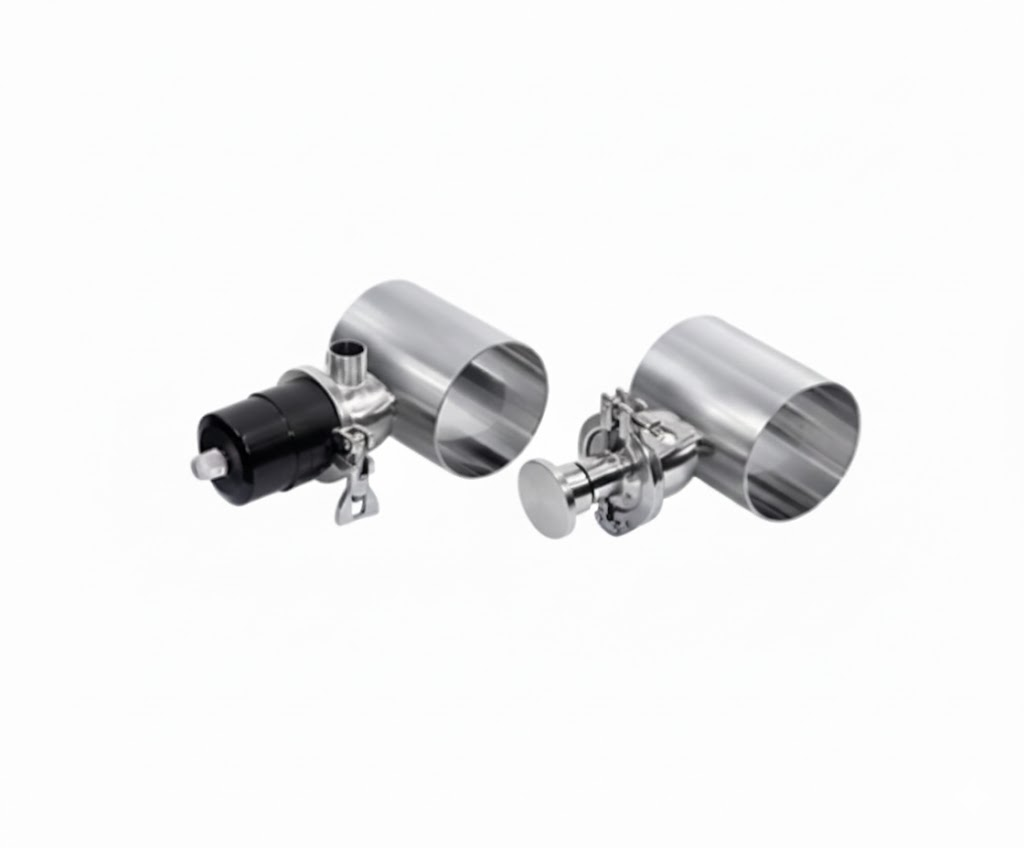

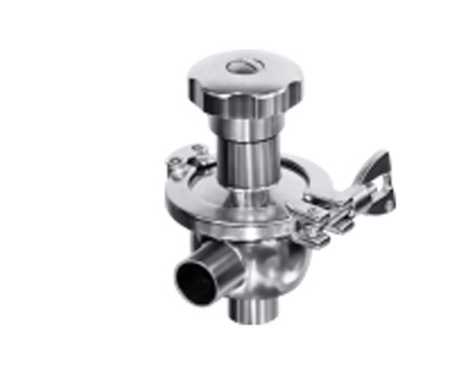

  • Modos de Operação: Manual ou Pneumático (Intercambiáveis entre si).

  • Pressão do Atuador: 5 bar a 6 bar.

  • Capacidades: Totalmente compatível com CIP (Limpeza) e SIP (Esterilização).

  • Conexões de Saída: Solda, Clamp ou interfaces especiais sob medida.

Destaques para o Cadastro (Bullet Points)

  • Zero Ângulo Morto: Geometria radial avançada que minimiza o espaço de retenção de fluido, garantindo a integridade total do lote.

  • Autodrenagem Eficiente: Design projetado para esvaziamento completo, ideal para pontos baixos em sistemas de tubulação assépticos.

  • Excelente Valor KV: Proporciona uma alta taxa de vazão com mínima perda de carga, otimizando o consumo de energia e a velocidade do processo.

  • Intercambiabilidade Manual/Pneumática: Permite a atualização do acionamento no campo de forma rápida e segura, sem a necessidade de remover a válvula da linha.

  • Manutenção Simplificada: Sistema projetado para ser operado e mantido de forma fácil, reduzindo custos operacionais e riscos de erro humano.
