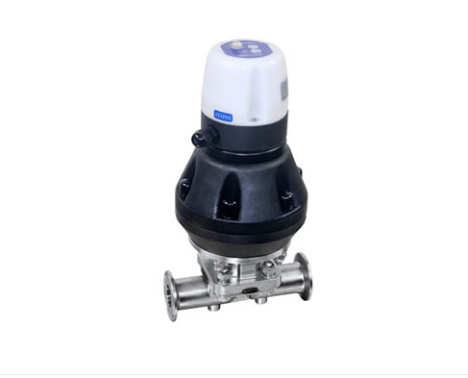

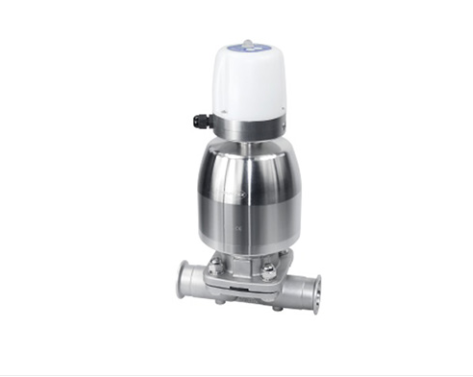

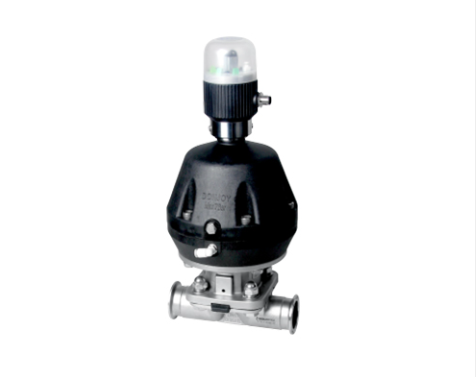

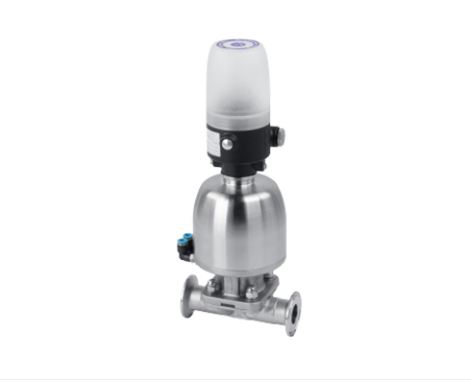

Válvula de Diafragma Pneumática com Unidade de Controle Mini C-TOP

Aplicação

A Série PX-PDV-CT da Pronex é uma solução completa para automação de processos sanitários e assépticos. Esta válvula de diafragma pneumática integra a robustez do corpo em aço inox 316L com a inteligência da unidade de controle Mini C-TOP. Projetada para conexão direta com sistemas PLC, ela permite o monitoramento em tempo real e o controle automatizado do fluxo de forma eficiente e segura.

O diferencial desta série é a unidade Mini C-TOP, que fornece feedback visual imediato através de LEDs (Verde para aberto / Vermelho para fechado) e conta com um botão dinâmico para acionamento manual, facilitando testes e manutenções locais. Com suporte para temperaturas de até 150 °C e esterilização SIP, é a escolha ideal para linhas de alta performance em biotecnologia, farmacêutica e alimentos.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 1" a 4" (DN25 a DN100).

  • Pressão de Operação: Até 10 bar (145 PSI).

  • Materiais do Corpo: ASTM 316L, 1.4404 ou 1.4435 NB2 (Ferrita < 0,5%).

  • Temperatura de Trabalho: -20 °C a +150 °C (EPDM) / Suporta SIP a 140 °C.

  • Vedações (Diafragma): EPDM + PTFE (Dupla camada), EPDM, Silicone ou FPM (Viton).

  • Configurações de Corpo: Reta, Tee, U-Tee, Fundo de Tanque e Multivias.

  • Conexões: Clamp, Solda, Rosca (Padrões 3A, BPE, DIN, SMS, IDF, ISO).

  • Certificações: 3A-54-02, PED 97/23 EC e FDA 177.2600.

Unidade de Controle Mini C-TOP

  • Função: Interface de controle e monitoramento conectada ao PLC.

  • Sinalização Visual: LED Verde (Válvula Aberta) / LED Vermelho (Válvula Fechada).

  • Acionamento: Botão dinâmico para operação manual local.

  • Alimentação: DC 24 V ±10%.

  • Conexão de Ar: M5 / Φ 4.

Destaques para o Cadastro (Bullet Points)

  • Automação Integrada: Unidade Mini C-TOP pronta para integração com PLC, otimizando o controle centralizado da planta industrial.

  • Monitoramento Visual Local: LEDs de status que permitem a conferência rápida da operação no campo sem necessidade de painéis externos.

  • Inox de Alta Pureza (NB2): Baixíssimo teor de ferrita (< 0,5%), garantindo proteção máxima contra corrosão e contaminação em meios estéreis.

  • Operação Manual Simplificada: Botão dinâmico integrado para acionamento físico, essencial para procedimentos de manutenção e partida.

  • Suporte a Processos SIP/CIP: Projetada para resistir a ciclos rigorosos de esterilização e limpeza química em altas temperaturas.
