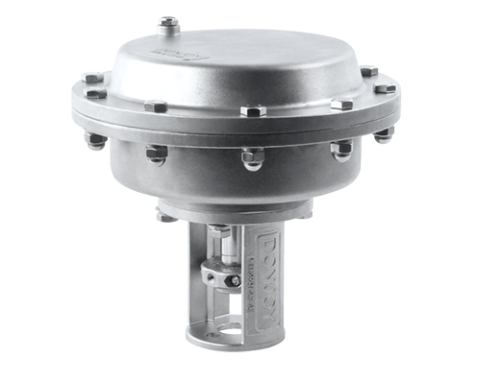

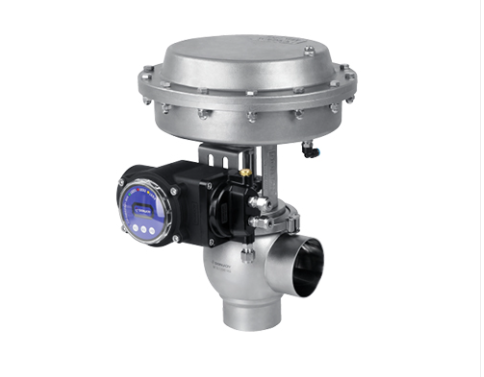

Atuador Pneumático tipo Diafragma para Válvulas de Controle

Atuador pneumático tipo diafragma para controle modulante de válvulas industriais e sistemas de precisão

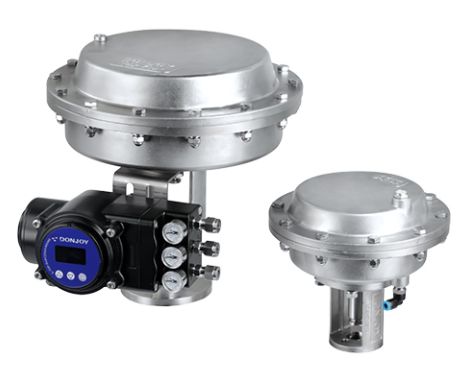

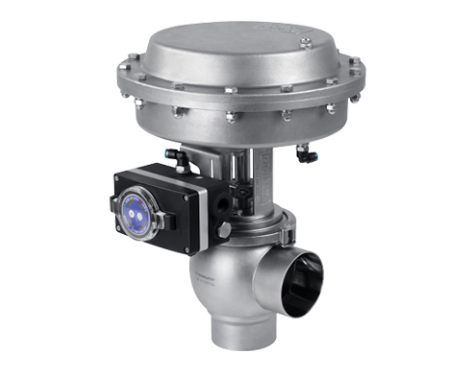

Atuador Pneumático tipo Diafragma para Válvulas de Controle

Aplicação

O atuador pneumático tipo diafragma é um dispositivo utilizado para converter a energia do ar comprimido em movimento linear, sendo amplamente empregado em sistemas de automação industrial para o acionamento de válvulas de controle. Através de um diafragma flexível, o atuador transforma a variação de pressão pneumática em deslocamento mecânico, garantindo controle preciso, resposta rápida e baixa histerese.

Projetado para acionar válvulas do tipo globo, diafragma e outras soluções de controle de fluxo, o atuador de diafragma pneumático é amplamente utilizado em processos industriais que exigem modulação fina, como os dos setores químico, petroquímico, alimentício, farmacêutico e de tratamento de fluidos.

O uso desse atuador proporciona alta estabilidade no controle, baixa necessidade de manutenção e excelente compatibilidade com sistemas regulados por posicionadores pneumáticos ou eletropneumáticos, permitindo integração com PLCs e sistemas de instrumentação.

📌 Aplicações Principais

O atuador pneumático tipo diafragma é indicado para:

Válvulas de controle de processo
Válvulas globo modulantes
Válvulas sanitárias e industriais
Sistemas de controle de vazão, pressão e temperatura
Linhas de ar, vapor, água, gases e produtos químicos

✔️ Benefícios do Atuador Tipo Diafragma

Controle fino e baixa histerese
Excelente repetibilidade e estabilidade de sinal
Operação suave e silenciosa
Baixa necessidade de manutenção
Compatível com posicionadores pneumáticos e eletropneumáticos
Ideal para operação modulante contínua

🔧 Características Técnicas Comuns

Modo de atuação: linear
Acionamento: ar comprimido
Tipo de fechamento: mola de retorno (fail-safe)
Construção do diafragma: elastômeros industriais ou alta resistência química
Configurações de atuação: ar abre / ar fecha
Compatibilidade: válvulas globo, válvulas de diafragma e válvulas de controle

Este atuador é essencial para quem busca precisão na automação de processos com confiabilidade e performance contínua.

Especificações Técnicas

Materiais de Construção

Componente	Material Padrão	Opcional
Corpo do atuador	Alumínio anodizado / ferro fundido	Aço inoxidável
Diafragma	Elastômero reforçado / borracha industrial	PTFE (Teflon) revestido
Haste do êmbolo	Aço cromo	Aço inoxidável
Vedação	Elastômero industrial (NBR / EPDM)	Viton / Silicone
Parafusos / Fixação	Aço zincado	Aço inoxidável

Parâmetros de Operação

Especificação	Valor
Pressão de operação (ar)	2 ÷ 8 bar (30 ÷ 120 psi)
Faixa de sinal de controle pneumático	0.2 ÷ 1.0 bar (3 ÷ 15 psi)
Temperatura de operação	-20 °C a +80 °C (depende do elastômero)
Temperatura ambiente	-20 °C a +60 °C
Ciclo de trabalho	Intermitente / contínuo (dependente de aplicação)
Orifício de conexão de ar	1/4″ NPT ou BSP (conforme padrão)

Dimensionamento e Força

Característica	Valor
Curso linear	10 mm ÷ 50 mm (depende do modelo)
Força de saída (pressão 6 bar)	Variável conforme tamanho do diafragma (ex.: 150 N ÷ 1500 N)
Eficiência de atuação	Alta resposta e repetibilidade

Conexões e Montagem

Item	Padrão
Porta de entrada de ar	1/4″ NPT / BSP
Suporte de montagem para válvula	PAD padrão NAMUR ou adaptador
Fixação na válvula	Parafusado direto ou com suporte NAMUR
Acessórios compatíveis	Posicionador pneumático, sensores de fim de curso, solenóides

Compatibilidade de Válvulas

Tipo de Válvula	Compatibilidade
Válvula diafragma	Sim
Válvula globo	Sim (com haste alinhada)
Válvula de agulha	Sim
Válvula borboleta / esfera	Com suporte adaptador e guia
Válvulas sanitárias	Com acessórios apropriados

Padrões e Certificações (quando aplicáveis)

Montagem NAMUR
IP54 / IP65 (proteção contra poeira e respingos — opcional)
ATEX (para atmosferas explosivas — opcional com certificação específica)
ISO 5211 (interface entre atuador e válvula — opcional)
