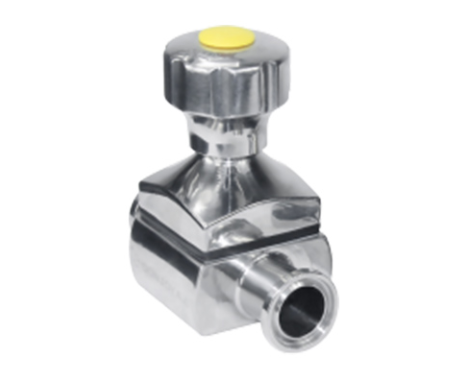

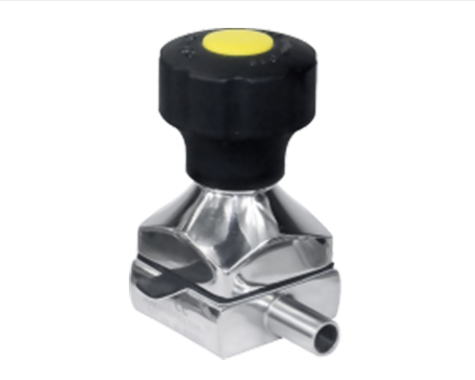

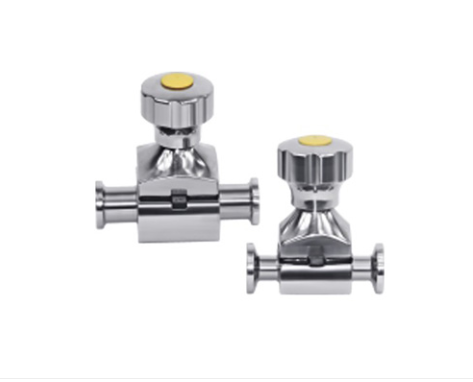

Mini Válvula Diafragma Manual

Aplicação

A Mini Válvula Diafragma Manual é uma solução de controle de fluxo compacta e eficaz, projetada para sistemas que requerem um ajuste preciso de vazão de líquidos e gases. Seu mecanismo manual permite uma operação direta e controlada, ideal para situações em que é necessário um controle minucioso e sem a necessidade de dispositivos automáticos. A válvula utiliza um sistema de diafragma, o que proporciona uma vedação de alta qualidade, garantindo que o fluido não escape, mesmo sob pressões variadas e condições exigentes.

Com seu tamanho compacto, a Mini Válvula Diafragma Manual é ideal para instalações em espaços reduzidos, como em sistemas de laboratórios, equipamentos industriais, máquinas de pequeno porte, e processos de automação. A válvula oferece excelente desempenho em ambientes onde o controle de fluxo manual é mais adequado, permitindo ajustes precisos de acordo com a necessidade da aplicação.

A vedação por diafragma é especialmente útil em aplicações onde é crucial evitar o contato do fluido com as partes internas da válvula, minimizando o risco de contaminação e melhorando a segurança do processo. Além disso, o design robusto e simples da válvula assegura alta durabilidade e baixo custo de manutenção, o que a torna uma escolha eficiente e econômica para diversos tipos de sistemas industriais.

A Mini Válvula Diafragma Manual é amplamente utilizada em sistemas hidráulicos, equipamentos de dosagem, processos químicos de baixo volume, e até em sistemas de irrigação industrial, onde a precisão no controle do fluxo é essencial. Sua operação manual proporciona flexibilidade para ajustamentos rápidos, sendo uma excelente escolha quando o controle contínuo e instantâneo de fluido é necessário.

Especificações Técnicas

É usada principalmente em amostragem de líquidos, sistemas biológicos, laboratórios e outros projetos.
A válvula é utilizada no sistema de enchimento farmacêutico, com a vantagem especial de que os tempos de abertura e fechamento podem chegar a 150 milhões de ciclos sob pressão de trabalho de 3 bar.

● Tamanho: 1/4"–3/4", DN6–DN15
● Padrão: BPE, 3A, DIN, ISO, IDF
● Certificação: PED/97/23/EC, 3A/54-04/1580, FDA 177.2600
● Temperatura Máx.: -30℃ a 150℃ (dependendo do material de vedação) (atuador em aço inox)
● Temperatura Máx.: -30℃ a 130℃ (dependendo do material de vedação) (atuador plástico)
● Pressão Máx.: Unidirecional (DELTA P = 100%)
  EPDM 8 bar, PTFE 6 bar (opção)
  EPDM 6 bar, PTFE 4.5 bar (opção)
  Dupla ação: EPDM 8 bar, PTFE 6 bar
● A montagem de diferentes atuadores pode atender a classificações de pressão mais altas.
● Corpo Forjado: 1.4404 / 316L / 1.4435 BN2
● Corpo Fundido: 1.4404 / 316L
● Conexão: Clamp, Solda, Rosca, Flange
● Operações: Manual e pneumática

Produtos Recomendados

kggj-1

Conexões Sanitárias Tipo Clamp – Série PX-CF

+

A Série PX-CF da Pronex é composta por uma linha completa de conexões sanitárias projetadas para sistemas que exigem montagem rápida, vedação estanque e máxima facilidade de limpeza. O sistema Clamp é o padrão mais utilizado nas indústrias de laticínios, bebidas e farmacêutica, pois permite a desmontagem manual da linha para inspeção ou higienização sem a necessidade de ferramentas complexas.

Fabricadas em aço inox 304 ou 316L, estas peças apresentam um acabamento interno superior, com opções de polimento mecânico e eletropolimento que garantem uma rugosidade de Ra 0,5 µm. Essa característica é vital para evitar a formação de biofilmes e garantir a assepsia total do processo produtivo.

Saiba mais
Bomba homogeneizadora e emulsificadora multiestágio em aço inox, série PX-JZ3, para misturas de alto cisalhamento e refino de partículas em linha

Bomba Homogeneizadora Emulsificadora Multiestágio em Inox – Série PX-JZ3

+

A Série PX-JZ3 é uma bomba de homogeneização e emulsificação em linha de alta performance, projetada para processos de produção contínua que exigem um refino extremo. Diferente dos modelos convencionais, este equipamento opera com um sistema multiestágio de estator e rotor, processando o material através de um total de 12 camadas de cisalhamento.

Este processo escalonado garante que o material seja disperso, cisalhado e emulsificado passo a passo, resultando em uma mistura com estabilidade e granulometria superiores. A PX-JZ3 otimiza significativamente a eficiência produtiva em setores críticos como o farmacêutico, de defensivos agrícolas e de química fina, onde a qualidade da emulsão é o fator determinante do produto final.

Saiba mais
gjjgd

Tubulações de Aço Inox de Alta Pureza – Série PX-HPP

+

As tubulações da Série PX-HPP representam o padrão máximo de excelência para o transporte de fluidos em ambientes controlados. Desenvolvidas para atender às demandas rigorosas das indústrias biofarmacêutica e de semicondutores, estas tubulações garantem uma integridade de superfície superior, essencial para evitar a adesão de contaminantes e facilitar os processos de esterilização.

Disponíveis em diversas normas internacionais, como DIN, SMS e ASME BPE, as tubulações PX-HPP oferecem opções de acabamento mecânico e eletropolimento. O uso do aço inox 316L de alta pureza assegura uma resistência excepcional à corrosão, sendo a base ideal para sistemas de água purificada (PW), água para injeção (WFI) e processos químicos finos.

Saiba mais
Válvula borboleta em aço inox 316L com atuador pneumático horizontal, projetada para automação de fluxo de pós, granulados e alimentos secos

Válvula Borboleta Pneumática Inox 316L para Sólidos e Pós – Atuador Horizontal

+

A Válvula Borboleta Pneumática Horizontal para Pó é uma solução robusta e altamente eficiente para o controle de fluxo de pós, granulados e outros materiais secos em sistemas industriais. Projetada especificamente para sistemas horizontais, essa válvula borboleta pneumática oferece precisão, confiabilidade e controle dinâmico em processos que exigem ajustes rápidos e automação. Ideal para indústrias alimentícias, químicas, farmacêuticas, cosméticas e de reciclagem, ela garante o controle preciso de vazão, evitando contaminação cruzada e mantendo a qualidade do produto.

Com sua ação pneumática rápida e eficiente, a válvula é perfeita para transportar pós e materiais secos em sistemas de dosagem automatizada e controle de fluxo contínuo, sem perdas ou obstruções. Seu design horizontal a torna adequada para integração com sistemas de tubulação que exigem a distribuição uniforme de materiais em linhas de transporte e processos de embalagem.

Características principais:

  • Design Horizontal: A configuração horizontal da válvula borboleta pneumática é ideal para sistemas de tubulação horizontal, garantindo fluxo contínuo e uniforme de pós e materiais granulados, sem causar bloqueios ou problemas de sedimentação.

  • Ação Pneumática Rápida: A válvula é acionada pneumáticamente, permitindo uma resposta rápida e precisa, perfeita para ambientes que exigem ajustes dinâmicos e controle remoto eficiente em tempo real.

  • Vedação Eficiente: Equipado com vedação de alta performance, a válvula borboleta pneumática horizontal para pó oferece fechamento hermético, impedindo vazamentos e contaminação dos materiais processados, mesmo sob condições de alta pressão.

  • Alta Resistência ao Desgaste: Fabricada com materiais resistentes ao desgaste, como aço inoxidável de alta qualidade, a válvula oferece durabilidade excepcional e resistência ao impacto de partículas sólidas, prolongando sua vida útil e reduzindo a necessidade de manutenção.

  • Controle Dinâmico de Fluxo: A válvula borboleta pneumática permite ajustes rápidos e precisos da vazão de pós e granulados, garantindo o controle de fluxo ideal e a qualidade do produto sem comprometer a eficiência do processo.

  • Fácil Integração com Sistemas de Automação: Seu design modular e de fácil instalação permite a integração direta com sistemas de automação industrial, permitindo controle remoto, monitoramento contínuo e ajustes dinâmicos.

Benefícios:

  1. Controle Preciso de Fluxo: A válvula oferece controle dinâmico e preciso do fluxo de pós, ideal para sistemas que requerem ajustes rápidos e controle remoto, aumentando a eficiência operacional.

  2. Alta Durabilidade e Resistência: Fabricada com materiais duráveis como aço inoxidável, a válvula é projetada para resistir ao desgaste constante causado pelo manuseio de partículas sólidas, garantindo longa vida útil.

  3. Eficiência Operacional: A ação pneumática oferece uma resposta rápida e eficiente, ideal para automação de processos industriais com controle contínuo de fluxo de pós e granulados.

  4. Vedação Eficiente e Confiável: A válvula borboleta pneumática horizontal para pó proporciona fechamento hermético durante o processo, evitando vazamentos e perdas de material.

  5. Instalação Simplificada: O design modular facilita a instalação rápida e fácil manutenção, reduzindo o tempo de inatividade e os custos operacionais.

  6. Versatilidade de Aplicação: Ideal para indústrias alimentícias, farmacêuticas, cosméticos, químicas e de reciclagem, a válvula é adequada para diversas aplicações de controle de fluxo de pós e materiais granulados.

Aplicações típicas:

  • Indústria Alimentícia: Controle de fluxo de pós alimentícios, como farinha, açúcar, féculas e temperos, garantindo controle preciso e evitando contaminação.

  • Indústria Farmacêutica: Essencial para o controle de pós farmacêuticos, como substâncias ativas, garantindo a pureza e integridade do produto final.

  • Indústria Química: Usada para o controle de pós químicos, como fertilizantes, pigmentos e produtos farmacêuticos, oferecendo precisão e segurança no processo de dosagem.

  • Indústria Cosmética: Ideal para o controle do fluxo de pós cosméticos, como talco, pó compacto e outros produtos em pó, garantindo qualidade e precisão.

  • Indústrias de Reciclagem e Siderurgia: A válvula pode ser utilizada em processos de reciclagem de materiais como pó de metal e resíduos sólidos, permitindo automação no manuseio de materiais a granel.

Por que escolher a Válvula Borboleta Pneumática Horizontal para Pó?

A Válvula Borboleta Pneumática Horizontal para Pó é a escolha ideal para quem busca controle preciso e eficiente do fluxo de pós e materiais granulados em sistemas industriais. Com ação pneumática, vedação eficiente e resistência ao desgaste, essa válvula é essencial para processos de automação industrial, controle de fluxo contínuo e evitação de contaminação. Seu design horizontal permite instalações otimizadas, sendo a solução perfeita para indústrias alimentícias, farmacêuticas e químicas que exigem eficiência e precisão no controle de materiais secos

Saiba mais
