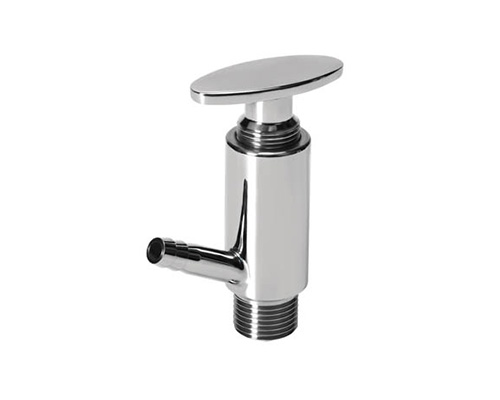

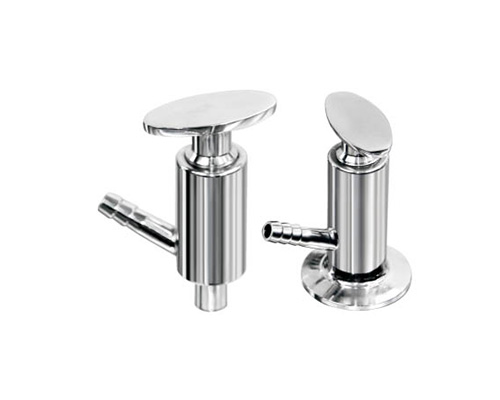

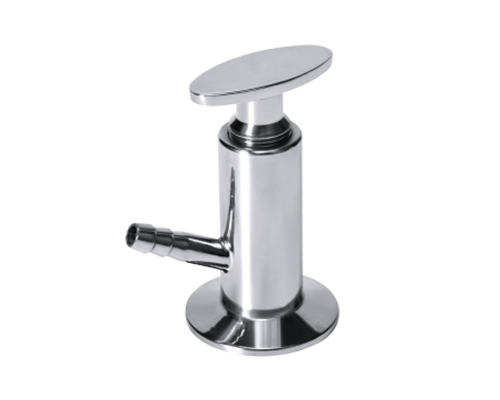

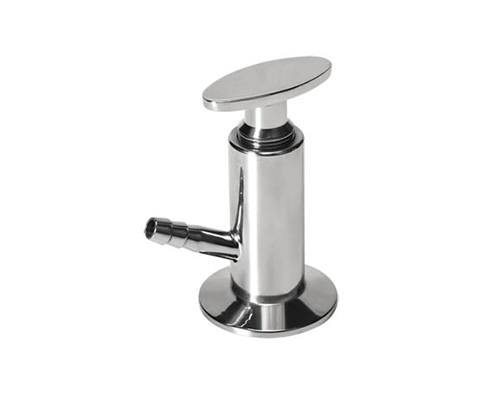

Válvula de Amostragem Sanitária Manual em Inox – Série PX-ASV-STD

Válvula de Amostragem Sanitária Manual em Inox – Série PX-ASV-STD

Aplicação

A Série PX-ASV-STD da Pronex é uma solução versátil e essencial para o controle de qualidade em processos industriais. Projetada para a coleta de amostras diretamente de tanques ou tubulações, esta válvula também desempenha um papel estratégico quando instalada em pontos baixos do sistema, funcionando como um dreno eficiente para a eliminação de resíduos líquidos.

Seu mecanismo de operação manual é robusto e preciso: ao girar o volante no sentido horário, a haste e o obturador se elevam, liberando o fluxo para a amostragem. O fechamento ocorre no sentido anti-horário, garantindo uma vedação estanque graças ao seu núcleo de PTFE. Com construção em aço inox de alta pureza, a série PX-ASV-STD suporta ciclos de temperatura de até 130 °C, sendo ideal para os setores de alimentos, bebidas e química fina.

Especificações Técnicas

Especificações Técnicas

  • Função: Extração de amostras e dreno de resíduos.

  • Materiais do Corpo: AISI 304 ou AISI 316L.

  • Material de Vedação: PTFE (Excelente resistência química e térmica).

  • Temperatura de Trabalho: -10 °C a 130 °C.

  • Operação: Manual por volante (Abertura no sentido horário).

  • Conexões: Clamp, Rosca, Solda ou Porca (União).


Destaques para o Cadastro (Bullet Points)

  • Dualidade de Aplicação: Atua tanto como ponto de coleta para controle de qualidade quanto como válvula de purga para drenagem de fim de linha.

  • Vedação Estanque em PTFE: Garante que não haja vazamentos e oferece compatibilidade com uma vasta gama de fluidos agressivos e processos de limpeza.

  • Construção em Inox 316L: Alta durabilidade e resistência à corrosão, atendendo aos requisitos sanitários para evitar a contaminação do produto.

  • Controle de Fluxo Manual: O sistema de acionamento permite um ajuste fino na saída da amostra, evitando respingos e garantindo a segurança do operador.

  • Manutenção Simplificada: Design de fácil desmontagem que facilita a inspeção e a troca periódica das vedações internas.
