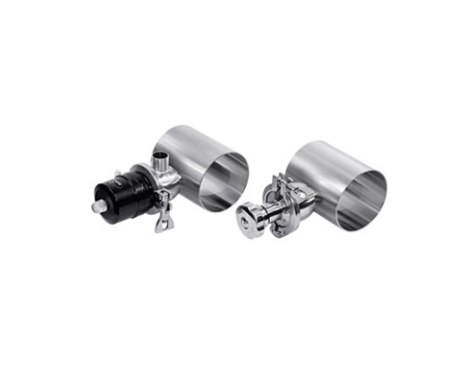

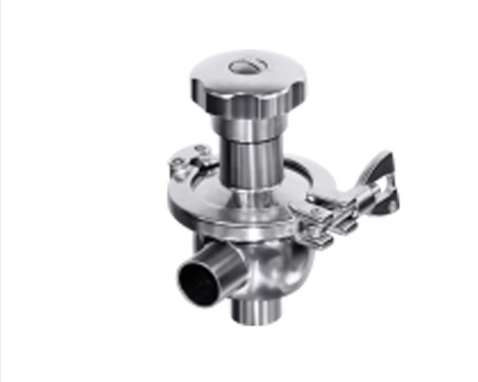

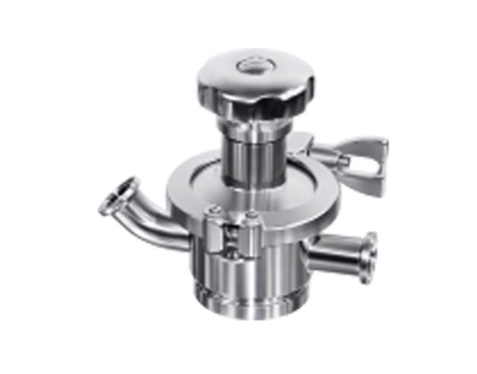

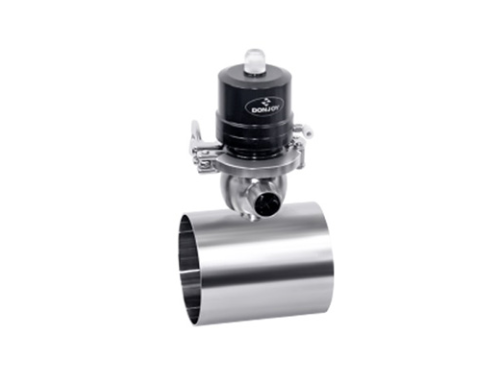

Válvula de Diafragma Radial Inox 316L Ra 0.5 – Série Sanitária Asséptica

Aplicação

A Série PX-RDV da Pronex é uma solução de alta performance projetada para atender aos requisitos mais críticos das indústrias de biotecnologia farmacêutica, saúde, cosméticos e alimentos. Diferente das válvulas de diafragma convencionais, a válvula radial oferece um design que elimina espaços mortos, sendo ideal para aplicações que exigem assepsia absoluta.

Na indústria farmacêutica, sua versatilidade permite o uso como válvula de controle de processo, alimentação quantitativa, amostragem ou descarga asséptica. Já no setor alimentício, destaca-se como dispositivo de precisão para dosagem (como a adição de CO2/Nitrogênio em cervejas ou flavorizantes em bebidas). Seu corpo possui acabamento interno superior com Ra $\le$ 0,5 µm, garantindo que o equipamento esteja pronto para os protocolos de higienização mais rigorosos do setor biofarmacêutico.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 3/4" a 2.5" (DN20 a DN65).

  • Temperatura de Operação: -20 °C a +150 °C.

  • Pressão Máxima de Trabalho: 10 bar.

  • Acabamento Interno: Polimento Ra $\le$ 0,5 µm.

  • Modos de Execução: Manual ou Pneumático (Intercambiáveis).

  • Pressão do Atuador (Pneumático): 5 bar a 6 bar.

  • Conexões de Saída: Solda, Clamp ou interfaces especiais sob consulta.

Destaques para o Cadastro (Bullet Points)

  • Design de Fluxo Radial: Minimiza zonas mortas e facilita a esterilização completa, essencial para processos de biotecnologia.

  • Intercambiabilidade Total: O design permite a troca rápida entre o acionamento manual e o pneumático no mesmo corpo de válvula.

  • Precisão em Alimentação Quantitativa: Excelente para dosagem de gases e aditivos, garantindo repetibilidade em receitas de bebidas e fármacos.

  • Grau Biofarmacêutico: Acabamento interno de Ra 0,5 µm que evita a adesão de partículas e formação de biofilmes.

  • Resistência Térmica Elevada: Preparada para suportar picos de temperatura de até 150 °C em ciclos de esterilização SIP.
