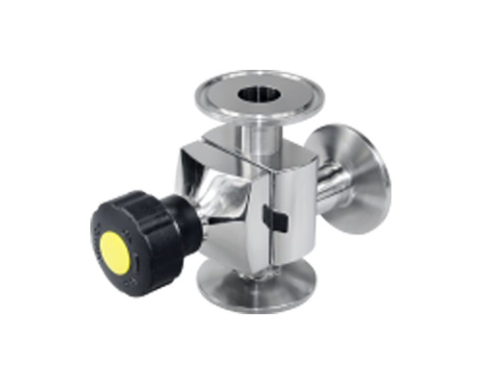

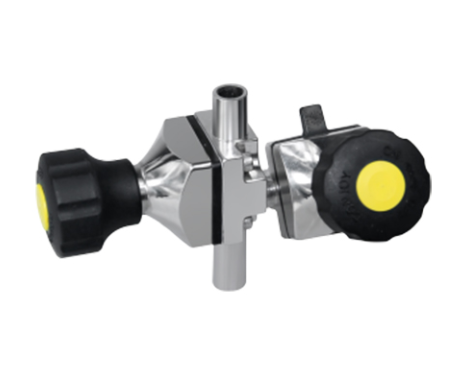

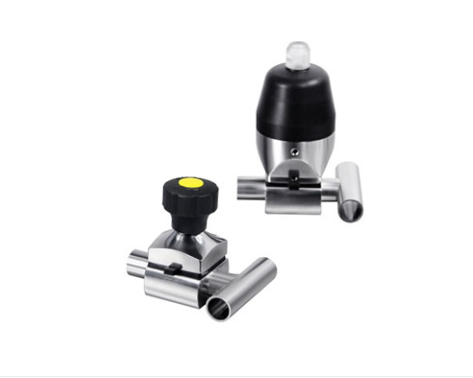

Válvula Mini Diafragma Multiportas

Válvula Mini Diafragma Multiportas

Aplicação

A Válvula Mini Diafragma Multiportas é uma solução inovadora e de alto desempenho, projetada para o controle preciso de fluxos em sistemas que exigem múltiplas opções de direcionamento de fluido. Com um design compacto e funcional, esta válvula oferece a capacidade de direcionar o fluido para várias saídas ou entradas de maneira eficiente, permitindo uma distribuição otimizada e controlada em processos industriais e sistemas automatizados.

Equipado com um sistema de diafragma, a válvula proporciona uma vedação hermética que elimina vazamentos e garante o controle total do fluxo de líquidos ou gases. Seu mecanismo de diafragma também oferece uma operação silenciosa e suave, reduzindo o desgaste das peças e aumentando a durabilidade da válvula, além de minimizar custos com manutenção. O design multiportas é uma vantagem significativa, pois permite a distribuição do fluido para diversos canais de forma simultânea, garantindo maior flexibilidade no controle de processos.

A Mini Válvula Diafragma Multiportas é ideal para sistemas de automação industrial, indústrias químicas, indústrias alimentícias, sistemas hidráulicos e equipamentos de laboratório, onde a distribuição eficiente do fluxo é essencial. Ela é especialmente útil em processos que requerem a alternância ou divisão do fluxo de forma precisa, sendo indicada para sistemas que exigem controle contínuo ou manual.

Com um tamanho compacto, a válvula pode ser facilmente instalada em espaços restritos sem comprometer sua eficiência. Sua operação manual ou pneumática oferece controle preciso e ajustes rápidos, tornando-a uma excelente escolha para sistemas que exigem respostas rápidas a variações nos parâmetros de operação.

Além disso, a Mini Válvula Diafragma Multiportas oferece alta resistência a pressões e temperaturas extremas, tornando-a uma opção ideal para ambientes industriais agressivos, como sistemas que lidam com fluidos corrosivos ou condições de trabalho rigorosas. Sua construção robusta e confiável garante um desempenho estável e contínuo ao longo do tempo.

Especificações Técnicas

A Válvula Mini Diafragma Multiportas é aplicada em amostragem de líquidos, sistemas biológicos, laboratórios e outros processos. Possui zona morta ≤ 3D.
● Tamanho: 1/4" a 3/4", DN6 a DN15
● Normas: BPE, 3A, DIN, ISO, IDF
● Certificações: PED/97/23/EC, 3A/54-04/1580, FDA 177.2600
● Temperatura máxima: –30 °C a 150 °C (dependendo da vedação, atuador em inox)
● Temperatura máxima: –30 °C a 130 °C (dependendo da vedação, atuador plástico)
● Pressão máxima (unidirecional, ΔP = 100%):
  EPDM 8 bar, PTFE 6 bar (opção)
  EPDM 6 bar, PTFE 4,5 bar (opção)
  Dupla ação: EPDM 8 bar, PTFE 6 bar
● Atuadores diferentes podem elevar a classificação de pressão
● Corpo forjado: 1.4404 / 316L / 1.4435 BN2
● Corpo fundido: 1.4404 / 316L
● Conexões: clamp, solda, rosca, flange
● Operação: manual ou pneumática
