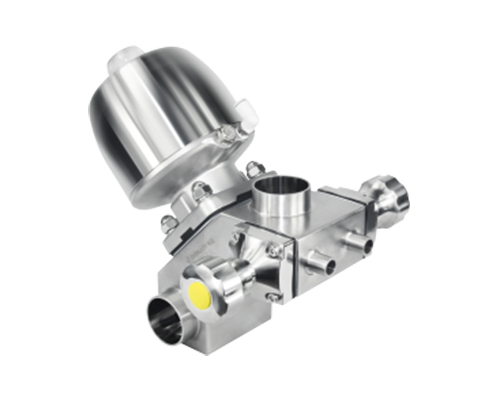

Válvula de Diafragma Multicanal Bloco Inox 316L

Aplicação

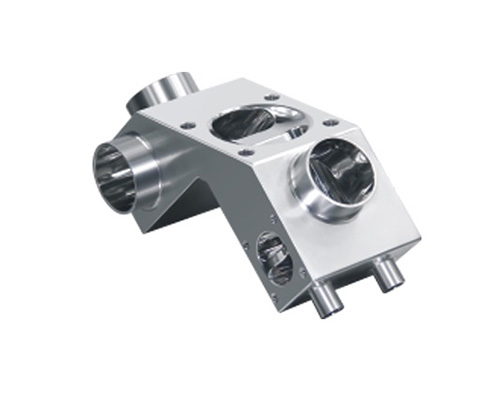

A Série M-53A da Pronex representa o estado da arte em blocos de válvulas assépticas, oferecendo uma densidade funcional incomparável para sistemas farmacêuticos e de biotecnologia. Este componente integra 3 válvulas de controle e 5 portas em um único bloco usinado, eliminando a necessidade de manifolds complexos e múltiplas conexões soldadas.

O design avançado da M-53A inclui uma sede para ponto de uso (água/utilidades) e duas sedes integradas para válvulas de amostragem em circuito fechado, garantindo que as coletas de amostras e as manobras de fluido ocorram sem qualquer exposição ao ambiente externo. Com uma zona morta mínima (Dead zone $\le$ 1D), este bloco assegura a autodrenagem completa e a máxima eficiência nos ciclos de limpeza e esterilização CIP/SIP, suportando pressões de até 10 bar e temperaturas de 150 °C.

Especificações Técnicas

Especificações Técnicas

  • Configuração: 3 válvulas de controle / 5 portas.

  • Funcionalidades Integradas: Ponto de água/utilidades + 2 sedes para amostragem em loop fechado.

  • Zona Morta: $\le$ 1D (conforme padrões internacionais de assepsia).

  • Dimensões: 1" a 2" (DN25 a DN50).

  • Material: 316L / 1.4404 ou 1.4435 NB2 (Ferrita Fe ＜ 0,5%).

  • Temperatura de Trabalho: -20 °C a +150 °C.

  • Pressão Máxima: 10 bar.

  • Acabamento Interno: Ra 0,4 µm (Polimento mecânico ou eletropolimento).

  • Operação: Manual ou Pneumática (intercambiáveis).

Opções de Automação

  1. Unidade C-TOP: Controle pneumático e feedback visual por LED.

  2. Posicionador IL-TOP: Regulagem proporcional de vazão.

  3. Regulador Mecânico: Ajuste de curso manual de precisão.

  4. Sensores de Posição: Monitoramento eletrônico de estado.

Destaques para o Cadastro (Bullet Points)

  • Máxima Integração de Processo: Consolida 3 atuadores e 5 conexões em um bloco único, reduzindo drasticamente o volume interno e os riscos de contaminação cruzada.

  • Amostragem em Circuito Fechado: Sedes integradas para amostragem segura, ideais para monitoramento de pureza em sistemas de Água para Injetáveis (WFI) e bioprocessos.

  • Segurança Química e Biológica: Fabricada em inox 1.4435 NB2 com baixíssimo teor de ferrita, garantindo resistência superior contra o fenômeno de rouging.

  • Design de Autodrenagem (S1 Up): Configuração otimizada para instalação na vertical/inclinação que garante a drenagem total de todos os canais internos.

  • Superfície Ultra-Polida (Ra 0,4 µm): Acabamento espelhado que minimiza a adesão proteica e facilita a esterilização SIP.
