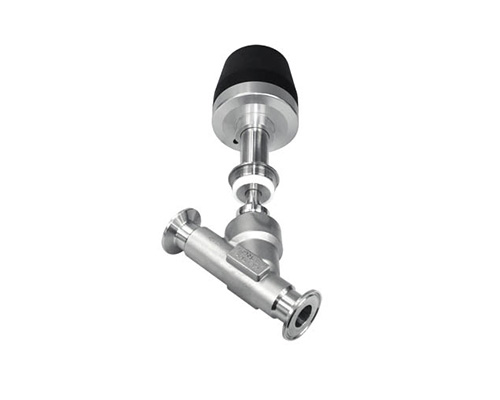

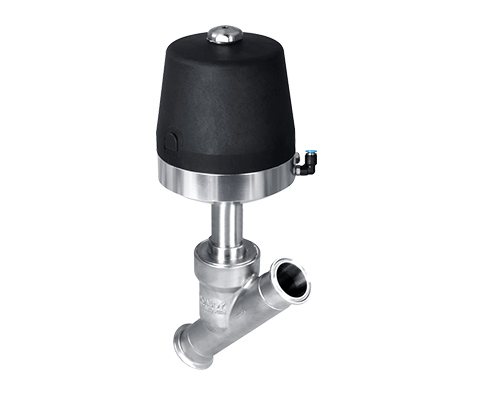

Válvula de Sede Inclinada Pneumática Inox 316L

Aplicação

A Série PX-ASV-STD da Pronex é uma válvula de controle tipo “on/off” (abre/fecha) essencial para sistemas de automação industrial que exigem alta durabilidade e eficiência. Amplamente utilizada em setores como lavanderias industriais, alimentos, química e tratamento de água, ela se destaca pelo seu design de pistão inclinado, que permite altas taxas de vazão com mínima perda de carga.

Esta válvula foi projetada para lidar com meios agressivos e vapor, oferecendo proteção nativa contra o golpe de aríete e uma operação silenciosa. Sua versatilidade é um dos pontos fortes, permitindo a intercambialidade entre o acionamento manual e o pneumático, além de ser compatível com diversos acessórios de monitoramento e controle da Pronex, como o sistema MINI C-TOP e sensores de posição.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 1/2" a 2 1/2" (DN10 a DN65).

  • Materiais: Aço Inox CF8 (304) ou CF8M (316L).

  • Pressão de Trabalho: 8 bar (Padrão) até 10 bar (Opcional).

  • Temperatura de Trabalho: 120 °C (Padrão) até 180 °C (Opcional para vapor).

  • Conexões: Clamp, Solda, Flange ou Rosca (BSP, NPT, DIN).

  • Vedação: Alta performance com fechamento hermético e livre de ruídos.

Configurações de Controle (Opcionais)

  1. Sensores de Posição: Para feedback de estado no painel.

  2. Localizador de Válvula: Para controle de processo.

  3. Regulador de Posição: Para ajustes finos de curso.

  4. Unidade MINI C-TOP: Controle pneumático e feedback visual integrados.

Destaques para o Cadastro (Bullet Points)

  • Proteção Contra Golpe de Aríete: Design de fechamento suave que preserva a integridade das tubulações e conexões.

  • Operação Silenciosa: Ideal para ambientes de trabalho que exigem redução de ruído mecânico.

  • Sistema Híbrido Manual/Pneumático: Permite a troca do cabeçote de acionamento de forma simples, adaptando-se às mudanças na planta.

  • Resistência Química e Térmica: Construção em inox 316L opcional para suportar fluidos corrosivos e ciclos de vapor de até 180 °C.

  • Pronta para Automação: Compatível com unidades de controle C-TOP para integração total com PLC/CLP.
