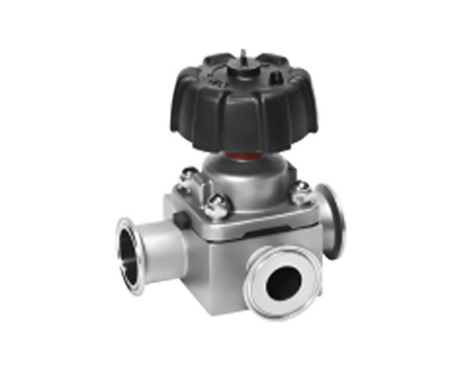

Válvula de Diafragma de Três Vias

Aplicação

A Série PX-3WDV da Pronex foi projetada especificamente para processos higiênicos e assépticos na indústria farmacêutica. Esta válvula de três vias permite o controle preciso do fluxo, sendo ideal para aplicações de derivação, mistura ou amostragem em sistemas que exigem os mais altos padrões de pureza. Com acionamento manual ou pneumático, ela oferece uma operação robusta e confiável sob condições extremas.

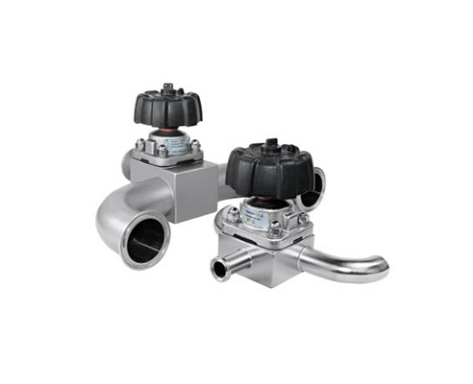

Disponível em estruturas avançadas, como o corpo Tee tipo U, este modelo facilita a integração de válvulas de amostragem ou conexões em links tipo U, garantindo que o fluido circule sem estagnação. Sua construção em aço inox com baixíssimo teor de ferrita (NB2) e o diafragma de camada dupla asseguram uma longa vida útil mesmo em ciclos frequentes de esterilização e contato com meios agressivos.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 1" a 4" (DN25 a DN100).

  • Pressão de Operação: Até 10 bar (145 PSI).

  • Materiais do Corpo: ASTM 316L, 1.4404 ou 1.4435 NB2 (Ferrita < 0,5%).

  • Temperatura de Trabalho: –20 °C a +150 °C.

  • Materiais do Diafragma: EPDM + PTFE (Camada dupla), EPDM, Silicone ou FPM (Viton).

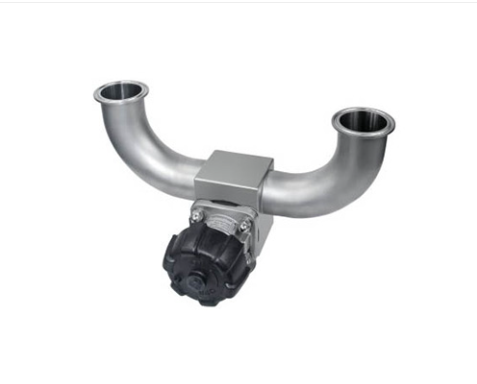

  • Estruturas Disponíveis: Tee tipo U + válvula de amostragem; Links tipo U.

  • Conexões: Clamp, Solda, Rosca (Padrões 3A, BPE, DIN, SMS, IDF, ISO).

  • Certificações: 3A-54-02, PED 97/23 EC e FDA 177.2600.

Destaques para o Cadastro (Bullet Points)

  • Design Asséptico de 3 Vias: Geometria otimizada para processos que exigem derivação de fluxo sem contaminação cruzada.

  • Aço Inox de Alta Pureza (NB2): Conteúdo de Ferrita inferior a 0,5%, proporcionando resistência superior à corrosão em ambientes estéreis.

  • Resistência Térmica Elevada: Suporta picos de temperatura de até 150 °C, sendo totalmente compatível com processos SIP (Sterilization-In-Place).

  • Vedação de Camada Dupla: Opcional de diafragma EPDM + PTFE para máxima proteção química e durabilidade mecânica.

  • Versatilidade de Configuração: O corpo tipo U Tee permite a instalação direta de válvulas de amostragem, economizando espaço e conexões no sistema.
