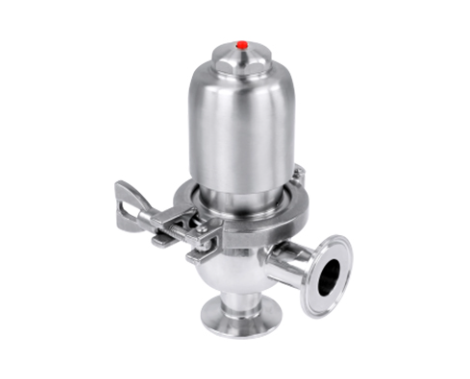

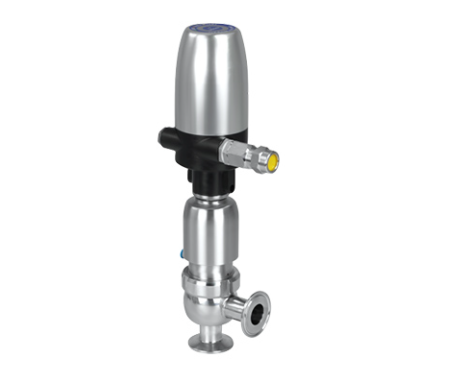

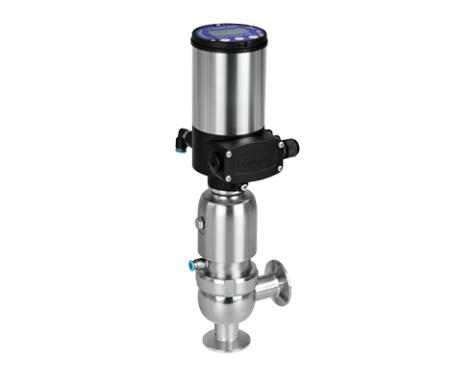

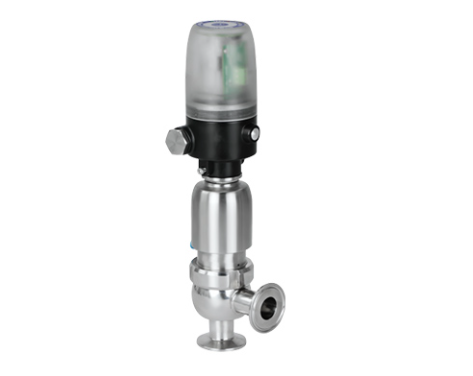

Válvula de Diafragma Radial – Série PX-RDV-B

Aplicação

A Série PX-RDV-B da Pronex é uma solução de alta precisão desenvolvida para aplicações onde a assepsia absoluta é inegociável. Projetada para atender às indústrias farmacêutica, biotecnológica e de cuidados pessoais, esta válvula destaca-se pelo seu design radial que elimina zonas de retenção, facilitando a limpeza e esterilização completa do sistema.

No setor farmacêutico, sua aplicação é ideal como válvula de controle de processo, dosagem precisa, amostragem ou drenagem asséptica de tanques e linhas. Na indústria de alimentos e bebidas, é amplamente utilizada como dispositivo de guia para dosagem quantitativa, como a injeção controlada de CO2 e Nitrogênio em cervejarias ou a adição de flavorizantes em bebidas. Com acabamento interno de Ra $\le$ 0,5 µm, ela cumpre rigorosamente os requisitos sanitários mais elevados do mercado global.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 3/4" a 2.5" (DN20 a DN65).

  • Pressão Máxima de Trabalho: 6 bar.

  • Temperatura de Operação: -10 °C a 120 °C (Diafragmas em EPDM ou Silicone).

  • Acabamento Interno: Polimento Ra $\le$ 0,5 µm (Grau Biofarmacêutico).

  • Modos de Acionamento: Manual ou Pneumático (Sistema intercambiável).

  • Pressão do Atuador: 5 bar a 6 bar.

  • Conexões: Solda, Clamp ou interfaces especiais sob encomenda.

Destaques para o Cadastro (Bullet Points)

  • Design de Fluxo Asséptico: Geometria radial que garante drenagem total e impede a formação de biofilmes em pontos críticos do processo.

  • Versatilidade Operacional: Atuadores manual e pneumático são totalmente intercambiáveis, permitindo a automação futura da linha sem a troca do corpo da válvula.

  • Dosagem de Alta Precisão: Ideal para a introdução controlada de gases (CO2/N2) e aditivos em bebidas, garantindo padronização e qualidade.

  • Acabamento de Alta Pureza: O polimento Ra 0,5 µm atende às normas internacionais de bioprocessamento, minimizando riscos de contaminação cruzada.

  • Segurança em Processos Sensíveis: Perfeita para atuar como dreno asséptico ou ponto de amostragem em sistemas de biotecnologia.
