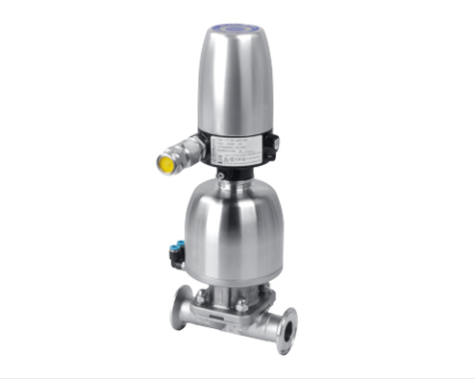

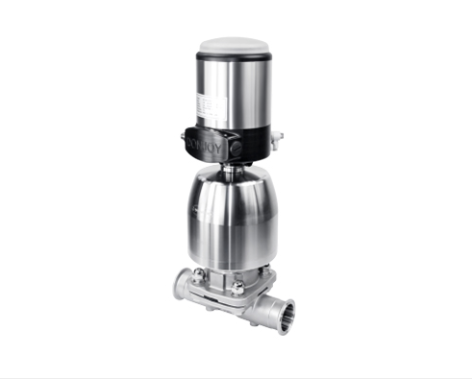

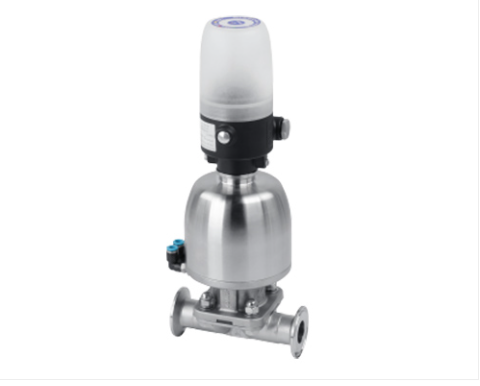

A Válvula Reguladora de Diafragma é um dispositivo essencial para o controle preciso de pressão em sistemas de líquidos, gases e vapores. Com um mecanismo baseado em diafragma, essa válvula é amplamente utilizada em indústrias químicas, farmacêuticas, alimentícias, automotivas e de tratamento de água, proporcionando estabilidade e eficiência em processos que exigem controle rigoroso de pressão em sistemas fechados.
A principal função da Válvula Reguladora de Diafragma é manter a pressão constante em um sistema, independentemente das variações de fluxo ou demanda. Isso é alcançado por meio de um diafragma flexível que responde às mudanças de pressão, ajustando automaticamente a abertura da válvula. A válvula permite que a pressão seja mantida dentro de uma faixa predeterminada, evitando flutuações que possam comprometer a segurança, o desempenho e a integridade do sistema.
O design da válvula é baseado na simples operação do diafragma, que, ao ser pressionado pela diferença de pressão entre a entrada e a saída, realiza o ajuste do fluxo de forma automática e eficiente. A regulação de pressão é altamente confiável e precisa, tornando a válvula ideal para sistemas em que o controle de pressão é um fator crítico, como em sistemas de alimentação de combustível, sistemas de gás comprimido, distribuição de ar e processos industriais de alta complexidade.
A Válvula Reguladora de Diafragma é projetada para ser resistente à corrosão e aos efeitos do desgaste, fabricada com materiais de alta qualidade, como aço inoxidável, PVC, PVDF e bronze, o que garante sua durabilidade e longevidade, mesmo em ambientes industriais severos. Ela é ideal para aplicações em que a precisão, a segurança e a confiabilidade são essenciais, como em sistemas de controle de pressão de gás, hidrantes industriais, sistemas de ar comprimido e equipamentos de automação de processos.
Além disso, a válvula é de fácil manutenção e ajuste, o que facilita a instalação e operação em uma ampla variedade de sistemas. A simplicidade de sua estrutura permite que a válvula seja facilmente regulada, sem a necessidade de ferramentas complexas ou procedimentos demorados, garantindo que os operadores possam ajustar rapidamente as condições do sistema conforme necessário.
Com alto desempenho, confiabilidade e durabilidade, a Válvula Reguladora de Diafragma é a solução perfeita para quem busca controle preciso e seguro de pressão em sistemas industriais e comerciais.
Entrada analógica: 0/4–20 mA, 0–5/10 V
Alimentação: DC 24 V ± 10%
Proteção: IP67
Suporte para operação manual
Função de autoajuste com um toque
Tamanho: 1" a 4", DN25 a DN100
Materiais: 1.4435 NB2, 316L, 1.4404, ASME BPE 316L
Temperatura máxima:
–30 a 150 °C (dependendo da vedação, atuadores em aço inox)
–30 a 130 °C (dependendo da vedação, atuadores plásticos)
Pressão máxima — unidirecional (ΔP = 100%):
Normalmente fechado, vedação borracha: 8 bar; PTFE: 6 bar (opção)
Normalmente fechado, vedação borracha: 6 bar; PTFE: 4,5 bar (padrão)
Normalmente aberto ou dupla ação: borracha 8 bar; PTFE: 6 bar
A Válvula Diafragma Multiportas M-65A é uma solução avançada e eficiente para o controle de fluxos em sistemas industriais que exigem uma distribuição precisa e confiável de fluídos em múltiplas direções. Seu design inovador e funcionalidade robusta tornam esta válvula uma opção ideal para processos que demandam controle de múltiplas vias simultaneamente, sem comprometer a integridade do sistema ou a segurança operacional. A M-65A é frequentemente utilizada em indústrias químicas, petroquímicas, farmacêuticas, alimentícias e de tratamento de água, onde o controle preciso e contínuo do fluxo é fundamental.
Com um mecanismo de diafragma altamente confiável, a válvula oferece vedação eficiente, garantindo um fechamento seguro e sem vazamentos. A característica multiportas permite que a válvula direcione fluídos para várias saídas ou entradas de forma simultânea, tornando-a uma solução extremamente útil em sistemas que exigem distribuição ou redirecionamento de fluídos em diversas direções, sem o risco de misturas ou falhas no processo.
Além disso, a Válvula Diafragma Multiportas M-65A é fabricada com materiais de alta qualidade, como aço inoxidável, que garantem uma excelente resistência à corrosão, desgaste e condições severas de operação, como altas pressões e temperaturas extremas. Seu design modular e sua facilidade de manutenção garantem que a válvula possa ser facilmente integrada e mantida em sistemas automatizados, otimizando a eficiência e a durabilidade do processo.
Principais Características:
Design Multiportas: Permite o controle e a distribuição de fluído para várias saídas ou entradas simultaneamente, aumentando a flexibilidade do sistema.
Tecnologia de Diafragma: Oferece uma vedação eficaz, evitando vazamentos e garantindo segurança no fechamento do sistema.
Controle Preciso de Fluxo: Ideal para sistemas que exigem manipulação simultânea de múltiplos fluxos de líquidos e gases de forma controlada.
Alta Resistência: Fabricada com materiais resistentes como aço inoxidável, garantindo durabilidade e resistência à corrosão, desgaste e altas pressões.
Fácil Manutenção: Design modular que facilita a instalação e manutenção, reduzindo o tempo de inatividade e os custos operacionais.
Operação Suave e Confiável: Sistema de diafragma que garante uma resposta rápida e eficaz ao controle de fluxo.
Aplicações Comuns:
Indústrias químicas e petroquímicas.
Indústrias alimentícias e farmacêuticas.
Sistemas de controle de fluxo em várias direções.
Processos de distribuição de fluídos em múltiplas saídas.
Saneamento e tratamento de água e efluentes.
Automação industrial e controle de processos complexos.
Sistemas de controle de pressão e temperatura.
Processos industriais que exigem manipulação de múltiplos fluxos simultaneamente
A Série M-53A da Pronex representa o estado da arte em blocos de válvulas assépticas, oferecendo uma densidade funcional incomparável para sistemas farmacêuticos e de biotecnologia. Este componente integra 3 válvulas de controle e 5 portas em um único bloco usinado, eliminando a necessidade de manifolds complexos e múltiplas conexões soldadas.
O design avançado da M-53A inclui uma sede para ponto de uso (água/utilidades) e duas sedes integradas para válvulas de amostragem em circuito fechado, garantindo que as coletas de amostras e as manobras de fluido ocorram sem qualquer exposição ao ambiente externo. Com uma zona morta mínima (Dead zone $\le$ 1D), este bloco assegura a autodrenagem completa e a máxima eficiência nos ciclos de limpeza e esterilização CIP/SIP, suportando pressões de até 10 bar e temperaturas de 150 °C.
A Série PX-ILINE é a escolha definitiva para indústrias que operam sob condições severas de vibração, pressão e temperatura. Projetadas originalmente para aplicações pesadas nos setores de alimentos, bebidas, óleos e soluções aquosas, as conexões I-Line oferecem uma robustez superior às conexões sanitárias convencionais.
Seu design único de encaixe e vedação garante uma conexão extremamente estável e segura contra vazamentos, mesmo em linhas com altos ciclos térmicos. Apesar de sua resistência industrial, a linha mantém a facilidade de desmontagem e total conformidade com os padrões de grau alimentício, permitindo manutenções rápidas e higiene rigorosa.
A Série PX-BV-HORIZ da Pronex é a solução ideal para o controle automático de fluxo em linhas de tubulação industrial e sanitária. Com um design robusto e confiável, esta válvula borboleta é amplamente utilizada no processamento de alimentos, bebidas, laticínios, além das indústrias química e farmacêutica. O acionamento pneumático horizontal permite uma instalação mais compacta em layouts de tubulação onde o espaço vertical é limitado, garantindo uma operação ágil e eficiente.
Fabricada em aço inox de alta qualidade (T304 ou T316L), a válvula suporta pressões de até 10 bar e temperaturas de até 130 °C. Sua construção atende aos mais rigorosos padrões sanitários internacionais, facilitando os processos de higienização e garantindo que não haja contaminação do fluido. É uma válvula versátil, preparada para atuar em ambientes exigentes com baixa manutenção e alta repetibilidade.
