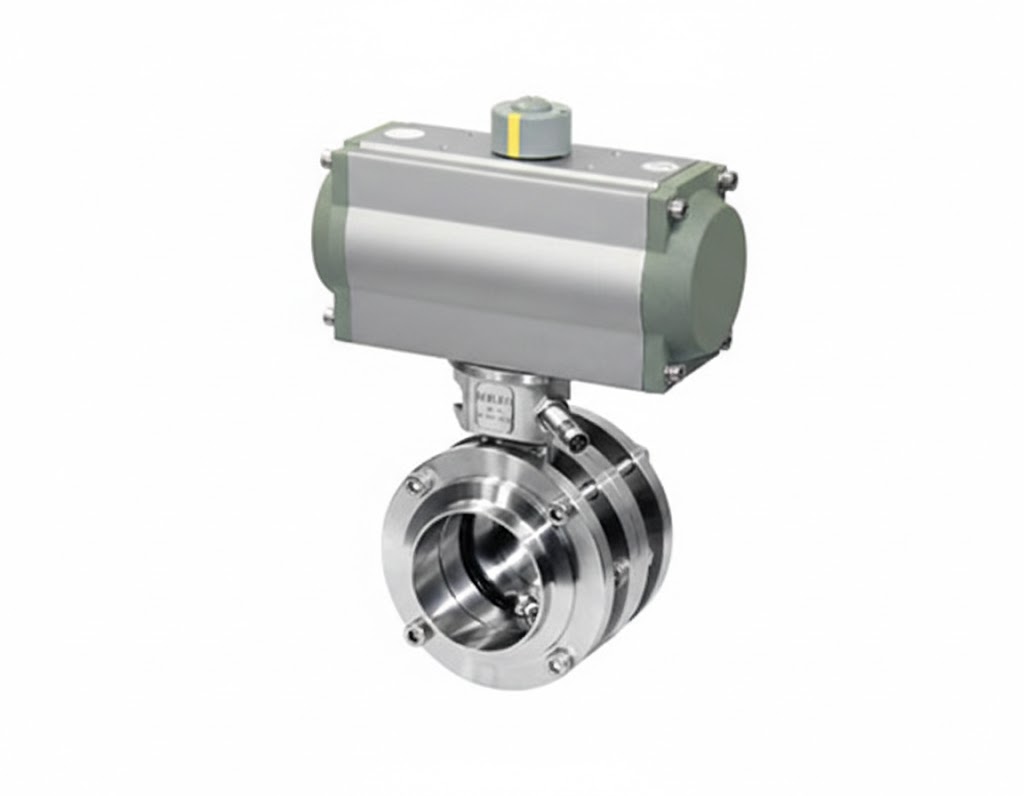

Válvula Borboleta Pneumática Horizontal Inox 316L – Série PX-BV-HORIZ

Válvula borboleta pneumática com atuador horizontal em aço inox série PX-BV-HORIZ para automação de processos sanitários

Válvula Borboleta Pneumática Horizontal Inox 316L – Série PX-BV-HORIZ

Aplicação

A Série PX-BV-HORIZ da Pronex é a solução ideal para o controle automático de fluxo em linhas de tubulação industrial e sanitária. Com um design robusto e confiável, esta válvula borboleta é amplamente utilizada no processamento de alimentos, bebidas, laticínios, além das indústrias química e farmacêutica. O acionamento pneumático horizontal permite uma instalação mais compacta em layouts de tubulação onde o espaço vertical é limitado, garantindo uma operação ágil e eficiente.

Fabricada em aço inox de alta qualidade (T304 ou T316L), a válvula suporta pressões de até 10 bar e temperaturas de até 130 °C. Sua construção atende aos mais rigorosos padrões sanitários internacionais, facilitando os processos de higienização e garantindo que não haja contaminação do fluido. É uma válvula versátil, preparada para atuar em ambientes exigentes com baixa manutenção e alta repetibilidade.

Especificações Técnicas

Dimensões: DN10 a DN300 (1/2" a 12").
Materiais: ASTM T304 (1.4301) ou T316L (1.4404).
Temperatura Máxima: 130 °C.
Pressão Máxima: 10 bar.
Operação Pneumática: Simples Ação (Retorno por mola) ou Dupla Ação.
Conexões: Flange, Solda, Clamp, Rosca, entre outras.
Padrões de Operação: DIN, SMS, RJT, 3A, ISO e IDF.
Certificações: PED/97/23/EC e Licença de Saúde para contato com fluidos.

Destaques para o Cadastro (Bullet Points)

Design Compacto Horizontal: O atuador pneumático posicionado horizontalmente otimiza o uso de espaço em racks de tubulação e manifolds.
Alta Durabilidade em Ciclos Frequentes: Projetada para suportar milhares de manobras com vedação estanque, reduzindo paradas para manutenção.
Acabamento Sanitário Superior: Superfícies polidas que impedem o acúmulo de resíduos e a proliferação bacteriana, ideal para o setor alimentício.
Flexibilidade de Instalação: Grande variedade de conexões (Clamp, Solda, Rosca) que permitem a integração imediata em qualquer linha existente.

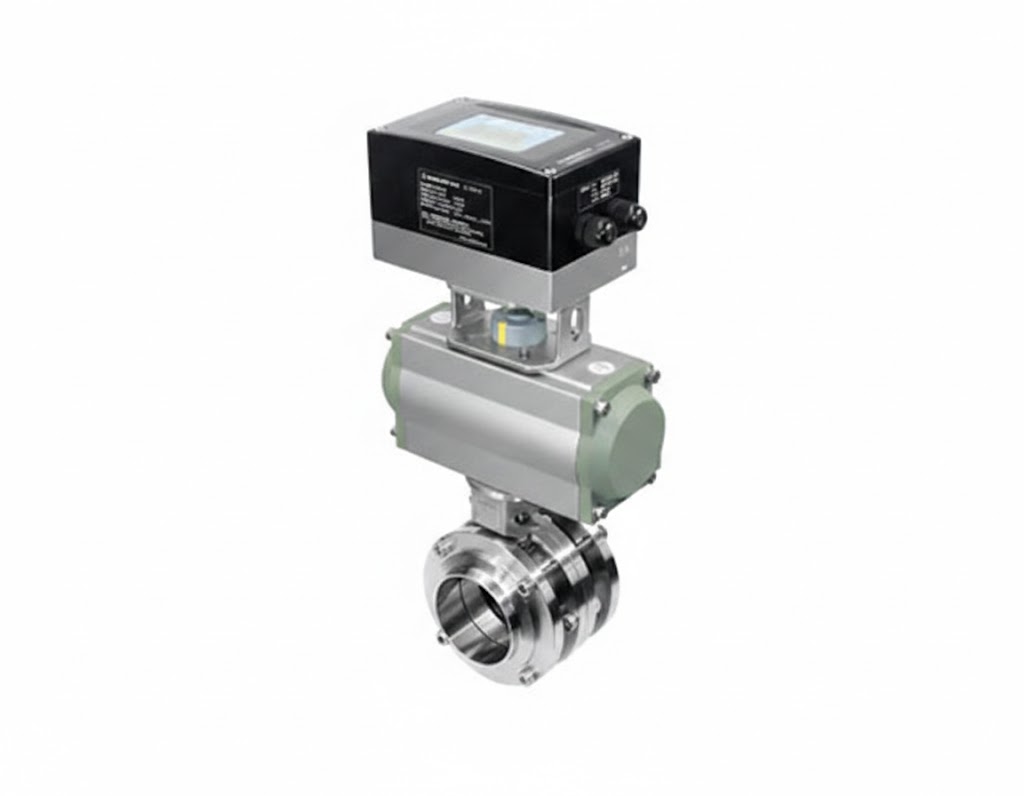

Controle de Automação: Pode ser configurada com sensores de posição ou unidades de controle (C-TOP) para feedback em tempo real no PLC.
