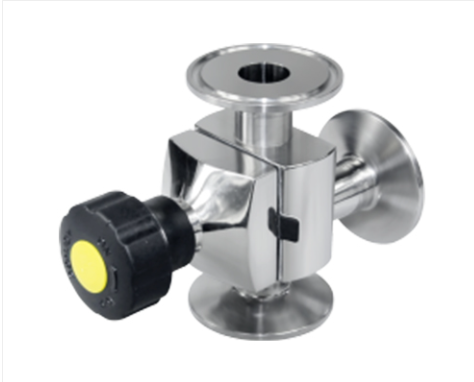

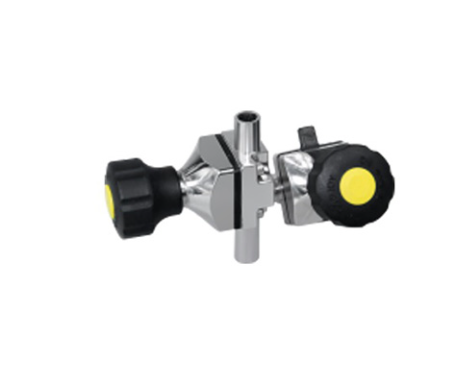

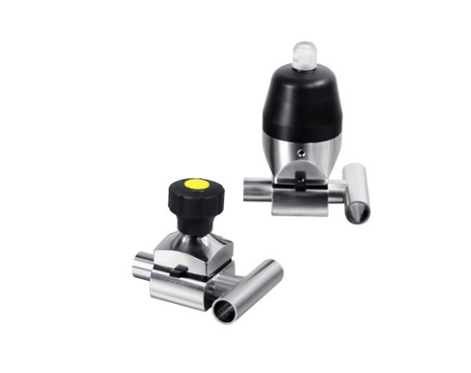

Mini Válvula Diafragma de Três Vias

Mini Válvula Diafragma de Três Vias

Aplicação

A Mini Válvula Diafragma de Três Vias é uma solução compacta e eficiente para o controle e distribuição de fluidos em sistemas que exigem a manipulação simultânea de múltiplos fluxos. Com um design de três vias, esta válvula é capaz de direcionar o fluido para diferentes canais ou sistemas, proporcionando um controle preciso e otimizado do fluxo em processos industriais, sistemas hidráulicos e sistemas de automação.

Equipado com um sistema de diafragma, a válvula oferece uma vedação hermética, garantindo que não haja vazamentos durante o processo de controle do fluido. Essa vedação é fundamental para a segurança e a eficiência do sistema, evitando contaminações ou perdas de fluido. Sua construção robusta e design compacto tornam a Mini Válvula Diafragma de Três Vias ideal para ambientes com espaço limitado, sendo amplamente utilizada em equipamentos industriais pequenos, sistemas de dosagem, e aplicações em laboratórios.

A principal vantagem desta válvula é sua capacidade de controlar o fluxo de fluidos em três diferentes direções simultaneamente, permitindo uma distribuição eficiente e personalizada de acordo com as necessidades do processo. Isso é especialmente útil em sistemas de controle de fluido complexos, onde é necessário redirecionar o fluxo com precisão entre diferentes linhas ou compartimentos. Além disso, o controle manual ou pneumático (dependendo da configuração) permite ajustes rápidos e fáceis, oferecendo flexibilidade nas operações.

Ideal para indústrias químicas, indústrias alimentícias, automação industrial, e sistemas de controle de líquidos e gases, a Mini Válvula Diafragma de Três Vias proporciona desempenho superior e confiabilidade, com baixo custo de manutenção. Sua construção permite longa durabilidade e alta resistência a condições de pressão e temperatura elevadas, tornando-a uma opção de alto desempenho para aplicações que exigem controle preciso e eficiente de fluidos.

Especificações Técnicas

Mini Válvula Diafragma de Três Vias

● Tamanho: 1/4"-3/4", DN6-DN15
● Padrão: BPE 3A DIN ISO IDF
● Certificação: PED/97/23/EC, 3A/54-04/1580, FDA.177.2600
● Temperatura Máxima: -30℃ a 150℃ (Dependendo do material de vedação) (Atuador em aço inox)
● Temperatura Máxima: -30℃ a 130℃ (Dependendo do material de vedação) (Atuador plástico)
● Pressão Máxima: Unidirecional (DELTA P = 100%)
    • EPDM 8 bar, PTFE 6 bar (opção)
    • EPDM 6 bar, PTFE 4,5 bar (padrão)
    • Dupla ação: EPDM 8 bar, PTFE 6 bar
● A montagem de diferentes atuadores pode atender classificações de pressão mais altas
● Corpo Forjado: 1.4404/316L/1.4435 BN2
● Corpo Fundido: 1.4404/316L
● Conexão: Clamp, Solda, Rosca, Flange
● Operações: Manual e pneumática

Produtos Recomendados

A Série PX-HPMH da Pronex é projetada para suportar condições rigorosas de operação em vasos de pressão. Este modelo de portinhola (manhole) é essencial para processos nos setores de alimentos, bebidas, vinícolas e farmacêutico que demandam uma vedação hermética sob pressões de até 10 bar.

Seu design de abertura externa, aliado à construção em aço inox de alta resistência (AISI 304 ou 316L), garante durabilidade e facilidade de acesso para inspeção técnica. Com acabamento sanitário superior, o equipamento minimiza o risco de contaminação, tornando-se a escolha ideal para tanques de armazenamento e fermentação pressurizados.

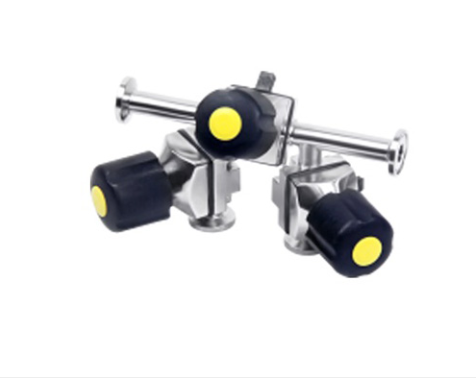

A Válvula Diafragma Multiportas M-32B é uma solução altamente eficiente para o controle de fluxo em sistemas industriais que exigem a distribuição simultânea de fluido para múltiplos canais de maneira precisa e controlada. Com seu design multiportas, esta válvula oferece a flexibilidade de redirecionar o fluxo de forma eficaz, atendendo a necessidades complexas de distribuição de fluidos, tanto em processos industriais quanto em sistemas de automação.
