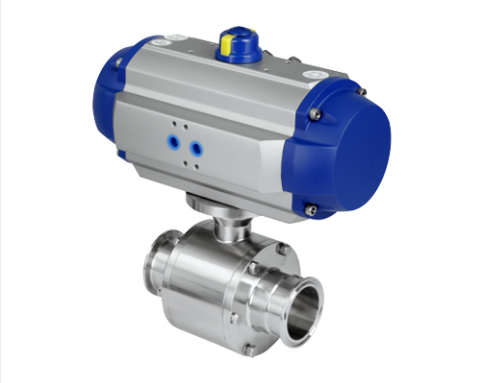

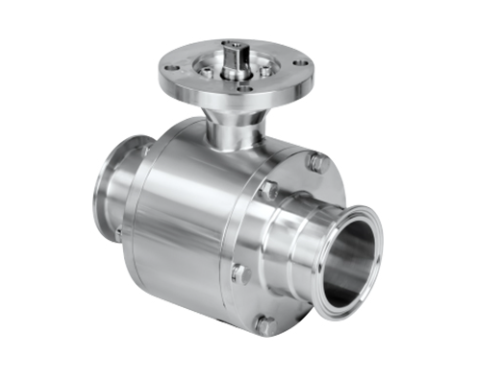

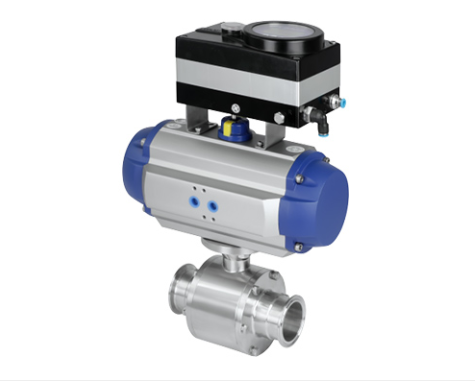

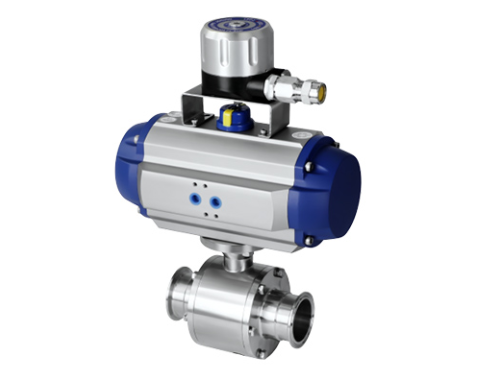

Válvula de Esfera Asséptica de Retenção Zero

Válvula de Esfera Asséptica de Retenção Zero

Aplicação

A Válvula de Esfera de Retenção Zero Interna e Externa é uma solução avançada e altamente confiável para o controle de fluxo em sistemas industriais, projetada para garantir um desempenho excepcional e sem falhas. Esta válvula foi desenvolvida com a tecnologia de retenção zero, tanto interna quanto externa, o que significa que ela elimina qualquer possibilidade de retenção de fluídos ou resíduos dentro ou fora da válvula, proporcionando um escoamento contínuo e livre de bloqueios. Este design é particularmente vantajoso em sistemas que necessitam de um fluxo ininterrupto, eficiente e sem acumulação de partículas ou fluídos residuais.

A Válvula de Esfera de Retenção Zero oferece excelente vedação, controle preciso e operação suave, o que torna ideal para aplicações onde a integridade do sistema de fluxo deve ser mantida em todo momento. Ela é especialmente útil em processos onde o risco de contaminação ou obstrução pode prejudicar a eficiência e segurança do sistema. A ausência de retenção interna e externa contribui para a manutenção da pureza e continuidade do fluxo, além de evitar falhas associadas a acúmulos indesejados.

Este modelo de válvula é amplamente utilizado em indústrias como a química, farmacêutica, alimentícia, petroquímica e no tratamento de águas, onde o controle de fluxo preciso e seguro é essencial. Fabricada com materiais altamente duráveis, como aço inoxidável ou outros materiais resistentes à corrosão, a válvula de esfera de retenção zero garante resistência a pressões e temperaturas extremas, oferecendo uma vida útil longa e confiabilidade operacional mesmo em ambientes agressivos.

Principais Características:

Design de retenção zero, interna e externa, para fluxo contínuo e sem bloqueios.
Acionamento manual ou automatizado, conforme a necessidade do sistema.
Vedação eficiente que minimiza vazamentos e garante maior segurança operacional.
Alta resistência a pressões e temperaturas elevadas.
Material de construção resistente à corrosão, garantindo durabilidade.
Ideal para sistemas que necessitam de fluxo limpo e sem resíduos.
Abertura e fechamento rápidos, com mínima perda de carga.
Sistema fácil de operar e manter, reduzindo custos operacionais.

Aplicações Comuns:

Indústrias químicas e petroquímicas.
Indústrias alimentícias e farmacêuticas.
Sistemas de tratamento de águas e efluentes.
HVAC (aquecimento, ventilação e ar-condicionado).
Processos industriais que requerem fluxo contínuo e sem obstrução.
Sistemas de controle de fluxo de líquidos e gases.

Especificações Técnicas

● Especificações: 1/2"-4", DN10-DN100
● Material: 304/1.4301, 316L/1.4404, ASME BPE 316L 1.4435 NB2 Fe≤0,5%
● Pressão: Vácuo até 10 bar (1,0 MPa)
● Temperatura: PTFE -20℃ a +130℃, dependendo do material de vedação
● Vedação: TFM; PTFE; PTFE+Carbono; PEEK
● Padrão de conexão: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
● Método de conexão: Rosca, braçadeira, soldagem, flange
● Modo de acionamento: Manual, turbina, pneumático, elétrico
● Acabamento superficial: Ra≤0,8μm; MP=Ra≤0,3μm; EP=Ra≤0,3μm
● Certificação: FDA 177.2600; 3A-68-00; Glass II USP Glass VI Capítulo 88; GB4806.11; EG VO/1935-2004; PED/97/23/EC
