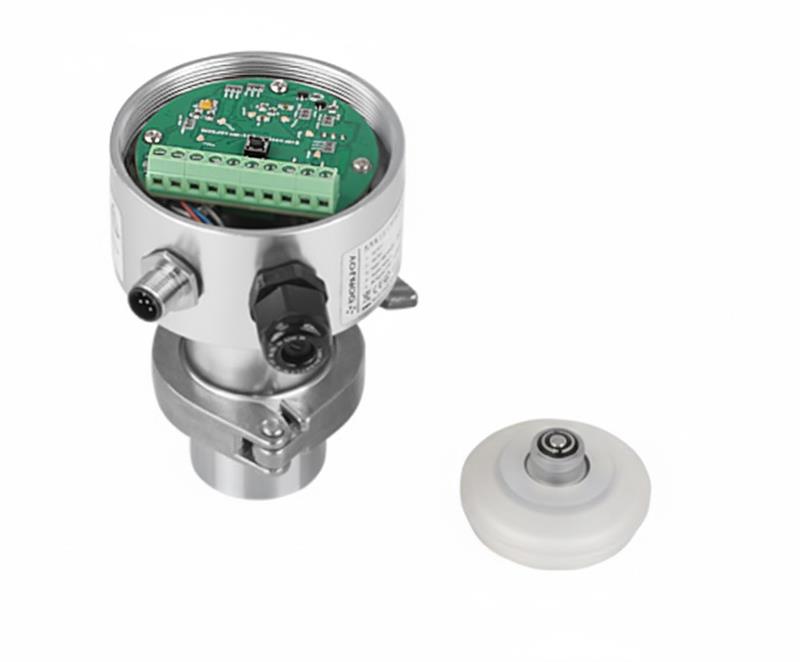

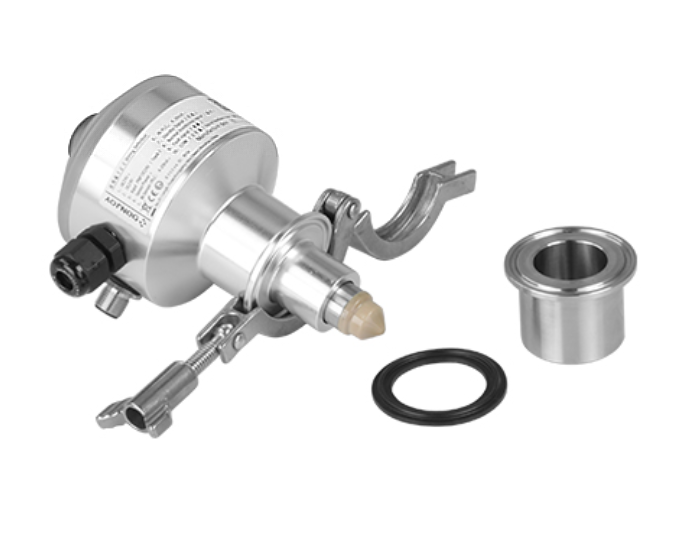

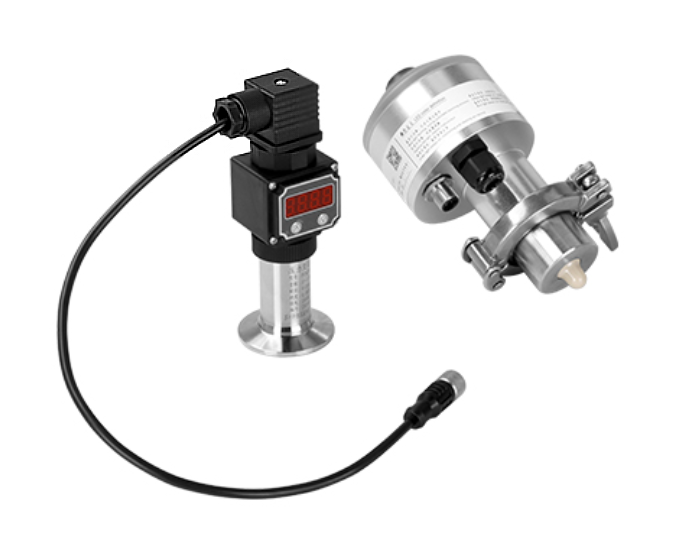

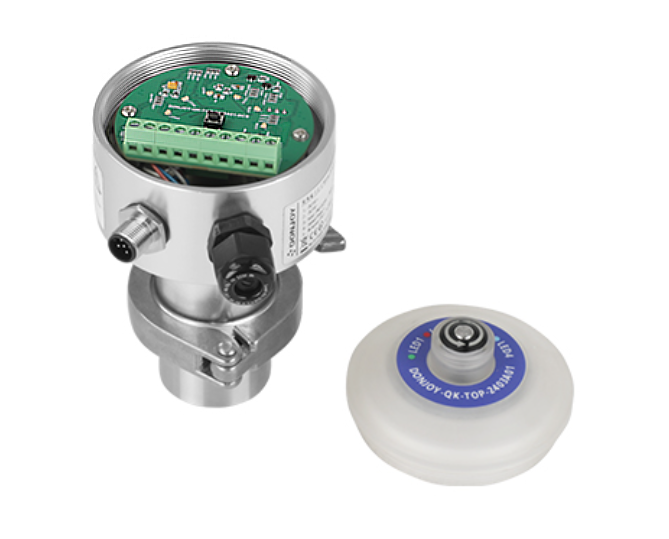

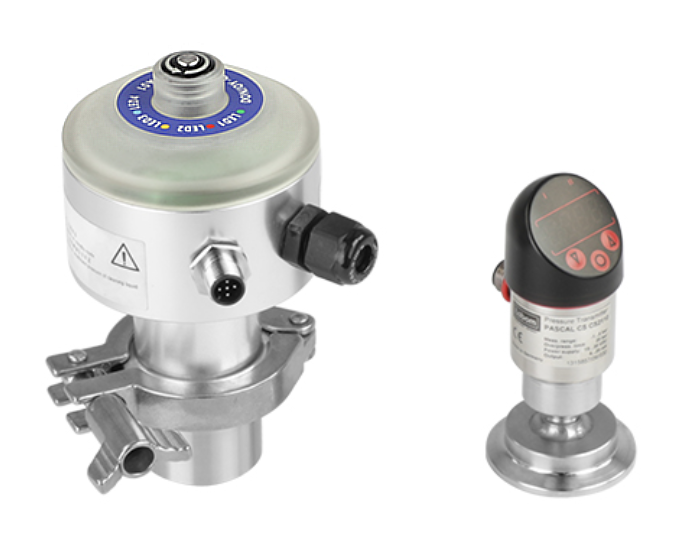

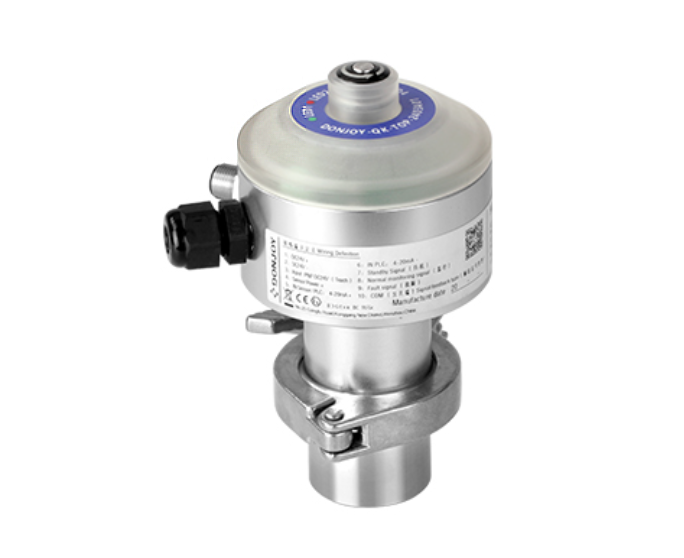

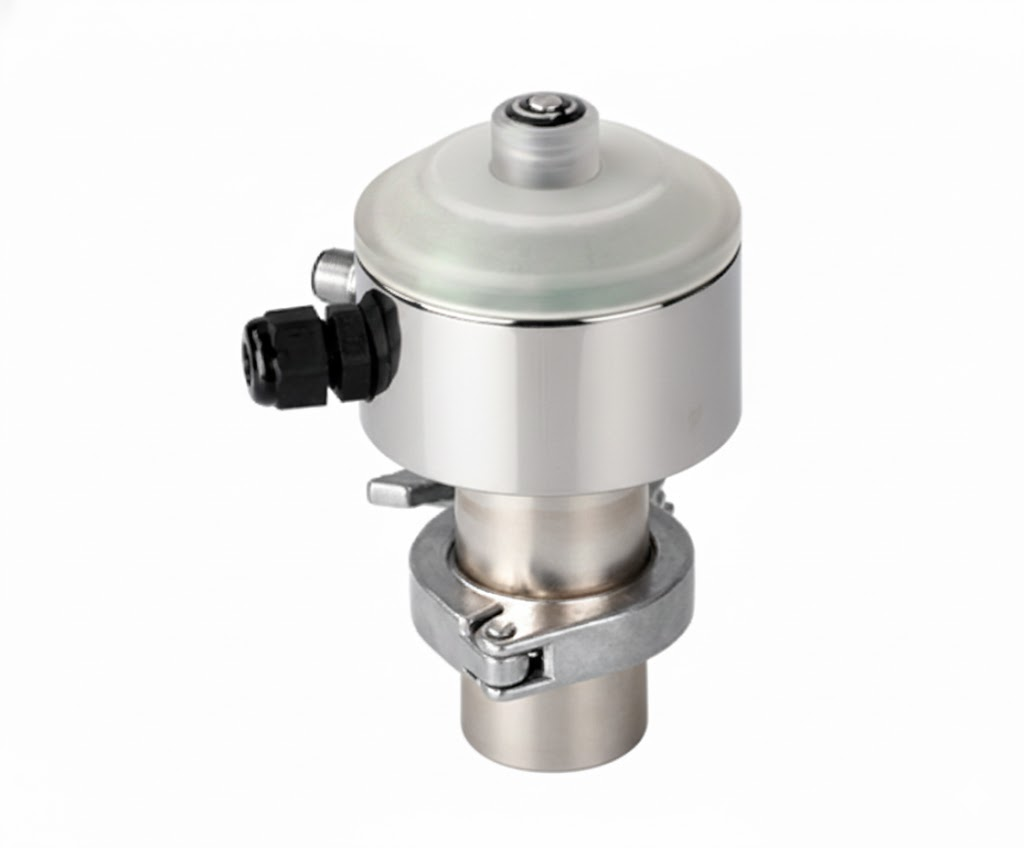

Monitor de Limpeza de Tanque – Série QK-TOP-2403A01

Monitor de Limpeza de Tanque – Série QK-TOP-2403A01

Aplicação

O QK-TOP-2403A01 é um sensor avançado projetado para monitorar e validar a eficácia da limpeza interna de tanques e recipientes fechados. Este monitor detecta se o processo de higienização foi concluído corretamente, fornecendo feedback visual através de LEDs coloridos e sinais eletrônicos para o sistema de automação (PLC).

Este equipamento é fundamental para garantir a segurança sanitária, identificando falhas mecânicas ou de pressão que possam comprometer a limpeza. Com funções de autoaprendizado e detecção de anomalias, ele permite distinguir diferentes estados do processo de limpeza em tempo real, assegurando que nenhum resíduo permaneça no container.

Especificações Técnicas

Funcionalidades e Recursos

Demonstração de Auto-Ensino (Auto-teaching): Configuração automática do sensor para o ambiente de operação.
Ajuste de Nível de Pressão: Permite definir os parâmetros ideais para o monitoramento do fluxo de limpeza.
Detecção de Pressão Anormal: Emite alertas visuais e sinais de feedback em caso de irregularidades na pressão.
Monitoramento de Eficácia: Detecta falhas na limpeza efetiva, gerando avisos específicos através das cores do LED.
Diagnóstico de Falhas Mecânicas: Identifica problemas mecânicos no sistema de limpeza e reporta ao sistema central.

Especificações Técnicas

Alimentação: DC 24V, $\le$ 2W.
Sinal de Entrada: PNP DC 24V.
Saída de Feedback: Tipo customizável pelo usuário (DC/AC $\le$ 30V, $\le$ 50mA RLY).
Materiais de Contato: Aço Inox 316L (1.4404) e PEEK.
Construção da Carcaça: Liga de alumínio e plástico de engenharia.
Nível de Proteção: IP65.
Temperatura de Operação: $\le$ 80 °C.

Destaques para o Cadastro (Bullet Points)

Validação de Processo CIP: Garante que o ciclo de limpeza foi realmente executado conforme o planejado, evitando contaminações.
Interface Visual Intuitiva: LEDs coloridos que permitem a inspeção visual rápida do status de limpeza no local.
Integração Total com PLC: Sinais de feedback customizáveis para controle remoto e registro de dados de qualidade.
Construção de Alta Resistência: Componentes em contato com o fluido em 316L e PEEK, ideais para ambientes químicos e farmacêuticos.
