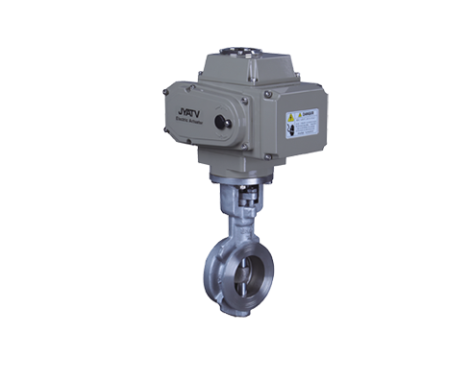

Válvula Borboleta Wafer com Atuador Elétrico Inox 316L – Série Automação

Válvula borboleta tipo wafer em aço inox 316L com atuador elétrico para controle automatizado de fluxo industrial

Válvula Borboleta Wafer com Atuador Elétrico Inox 316L – Série Automação

Aplicação

A Válvula Borboleta Elétrica Tipo Wafer é uma solução de controle de fluxo avançada, projetada para ser instalada em sistemas de tubulação com flanges wafer (sem flange), proporcionando eficiência, durabilidade e facilidade de instalação. Com um atuador elétrico integrado, essa válvula é ideal para aplicações automatizadas, permitindo o controle remoto e preciso do fluxo de líquidos e gases em uma ampla gama de indústrias. A estrutura tipo wafer facilita a instalação entre flanges, sem a necessidade de flanges adicionais, otimizando espaço e custo.

Características principais:

Design Tipo Wafer: A válvula borboleta elétrica tipo wafer é projetada para ser instalada diretamente entre dois flanges, sem a necessidade de acoplamentos ou flanges extras, o que resulta em redução de custos e economia de espaço na instalação. Esse design facilita a integração em sistemas existentes e é ideal para locais com restrições de espaço.
Atuador Elétrico Integrado: A válvula é equipada com um atuador elétrico que permite o controle remoto do fluxo de forma eficiente e automatizada. Isso a torna perfeita para sistemas de automação industrial, onde o controle de fluxo precisa ser ajustado de maneira precisa e sem intervenção manual.
Controle de Fluxo Preciso: O disco da válvula borboleta gira para regular o fluxo, permitindo ajustes rápidos e exatos. O design de borboleta minimiza a resistência ao fluxo e oferece controle eficiente, mesmo em processos que exigem mudanças contínuas no fluxo.
Alta Resistência e Durabilidade: Fabricada em materiais de alta qualidade, como aço inoxidável, alumínio fundido ou ferro fundido, a válvula borboleta elétrica tipo wafer é projetada para resistir a condições severas de operação, incluindo pressões elevadas, temperaturas extremas e fluidos agressivos.
Facilidade de Integração e Manutenção: A válvula é fácil de integrar a sistemas de automação e possui baixo custo de manutenção, devido à simplicidade do atuador elétrico e ao design modular. A substituição de peças individuais é rápida e prática.

Benefícios:

Instalação Compacta e Econômica: O design tipo wafer permite que a válvula seja instalada em sistemas de tubulação compactos, economizando espaço e custos com instalação e flanges adicionais.
Controle Automático e Precisão: Com o atuador elétrico integrado, a válvula oferece um controle remoto eficiente e preciso do fluxo, permitindo ajustes rápidos e contínuos sem necessidade de intervenção manual.
Resistência a Condições Severas: A válvula é altamente resistente a corrosão, desgaste e condições adversas de operação, tornando-a ideal para ambientes industriais exigentes, como no controle de fluidos químicos, em sistemas de água, ar comprimido ou gás.
Eficiência Operacional: O sistema de atuação elétrica oferece alta precisão e automação, tornando os processos mais eficientes e reduzindo a dependência de operadores.
Fácil Manutenção: Devido ao design simples e modular, a manutenção é rápida e de baixo custo. Caso algum componente precise ser substituído, o processo é simples e não requer a substituição da válvula inteira.
Versatilidade de Aplicações: A válvula borboleta elétrica tipo wafer pode ser utilizada em uma ampla gama de indústrias, como química, alimentícia, petroquímica, tratamento de águas e HVAC, proporcionando flexibilidade em sistemas que exigem controle automatizado de fluxo.

Aplicações típicas:

Indústria Química e Petroquímica: Ideal para controle de líquidos e gases, especialmente em processos que exigem regulação precisa e contínua, como na produção de produtos químicos, manuseio de fluidos agressivos e processos de reação química.
Tratamento de Água e Efluentes: Usada em estações de tratamento de água e efluentes, onde o controle preciso do fluxo é necessário para otimizar o processo de purificação e garantir a conformidade ambiental.
Indústria Alimentícia e Farmacêutica: Aplicada em processos de fabricação e controle de fluxo em sistemas de alimentos e bebidas, processamento de líquidos farmacêuticos e outros processos onde higiene e precisão são fundamentais.
HVAC e Sistemas de Refrigeração: Essencial para o controle do fluxo de ar e refrigerantes, proporcionando uma operação eficiente e energética em sistemas de aquecimento, ventilação e ar condicionado.
Indústrias de Energia: Usada em sistemas de geração de energia e distribuição de vapor, a válvula borboleta elétrica tipo wafer permite um controle eficiente do fluxo de vapor e líquidos, garantindo a segurança e a eficiência operacional da planta.

Por que escolher a Válvula Borboleta Elétrica Tipo Wafer?

A Válvula Borboleta Elétrica Tipo Wafer é a solução perfeita para quem busca controle de fluxo preciso, automação eficiente e redução de custos operacionais. Seu design compacto, atuador elétrico integrado e fácil manutenção tornam-na ideal para uma ampla gama de aplicações industriais, desde indústrias químicas até sistemas de HVAC. Além disso, sua resistência e durabilidade garantem um desempenho de longo prazo em condições severas de operação.

Especificações Técnicas

Especificações: 1.5"–12", DN40–DN300
Materiais:
- Corpo da válvula: CF8 (304)
- Disco da válvula: CF3M (316L), CF8 (304) ou aço inox + PFA
Pressão: PN10, PN16
Temperatura:
- Vedação EPDM: –20 °C a +130 °C
- (Para outros materiais, consultar tabela de dados correspondente)
Vedação: EPDM, Silicone, FKM, HNBR, NBR, PTFE, TFM
Método de conexão: Wafer (clip type), Lug type
Modo de acionamento: Manual, Pneumático, Elétrico
