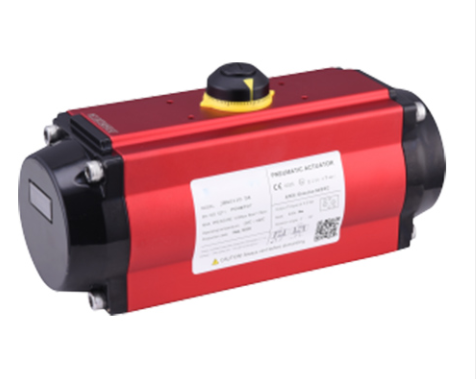

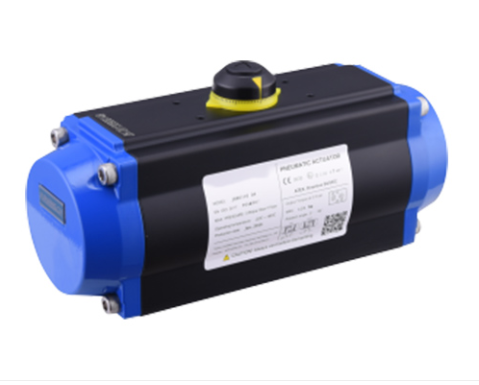

Atuador Pneumático Horizontal Rotativo para Válvulas Industriais

Atuador Pneumático Horizontal Rotativo para Válvulas Industriais

Aplicação

O atuador pneumático horizontal é um dispositivo de automação industrial que converte energia pneumática em movimento mecânico horizontal, fornecendo força e deslocamento para o acionamento automático de válvulas, hastes, travas e outros mecanismos industriais. Projetado para operar com ar comprimido, esse tipo de atuador proporciona movimento rápido, repetível e confiável, ideal para aplicações que exigem baixa manutenção, alta performance e integração com sistemas de automação.

Os atuadores pneumáticos horizontais são amplamente utilizados com válvulas borboleta, esfera, gaveta ou diafragma quando a atuação linear ou rotativa é orientada em eixo horizontal. Eles podem ser equipados com sensores de posição, amortecedores e acessórios de montagem, permitindo a integração com controladores lógicos programáveis (PLC), sistemas SCADA e instrumentação industrial.

📌 Principais Aplicações

O atuador pneumático horizontal é indicado para:

  • Acionamento automático de válvulas industriais

  • Movimentação horizontal de dispositivos pneumáticos

  • Sistemas de automação com orientação de eixo horizontal

  • Integração com PLCs e controladores industriais

  • Processos em indústrias química, petroquímica e alimentícia

  • Linhas de produção, HVAC e utilidades

🔧 Benefícios do Atuador Pneumático Horizontal

Movimento horizontal eficiente, ideal para montagem lateral de válvulas
Alta repetibilidade e resposta rápida
Operação limpa e segura, sem necessidade de fluido hidráulico
Baixa manutenção e longa durabilidade
Compatível com sistemas pneumáticos e automatizados
Capacidade de adaptação com sensores e acessórios

📐 Características Técnicas Comuns

  • Tipo: Atuador pneumático horizontal / rotativo pneumático

  • Movimento: Linear ou rotativo com orientação horizontal

  • Acionamento: Ar comprimido (pressão de operação típica 2-8 bar)

  • Materiais: Alumínio anodizado, aço inoxidável ou ligas industriais

  • Aplicação: Acionamento de mecanismos industriais e válvulas

  • Integração: Suporta sensores de posição, amortecedores e PLC

O atuador pneumático horizontal é ideal para empresas que buscam automatizar operações industriais com precisão, rapidez e custo operacional reduzido.

Especificações Técnicas

Atuador Pneumático Horizontal

  • Especificações do cilindro: Φ32 a Φ400 mm

  • Pressão do ar comprimido: 2–8 bar

  • Temperatura de trabalho: -10℃ a 80℃

  • Eixo quadrado para válvula: □11 a □55 mm (tamanhos personalizados disponíveis)

  • Modo de operação:

    • Simples ação (ar/mola)

    • Dupla ação (ar/ar)

    • Normalmente fechado

    • Normalmente aberto

  • Tipo de movimento: Curso rotativo (curso angular)

  • Faixa de curso: 0–90°, 0–120°, 0–180°

  • Padrão de instalação: ISO 5211, DIN 3337

  • Cor externa: natural, vermelho, azul, branco, marrom

  • Cor das tampas: natural, preto, azul, cinza
