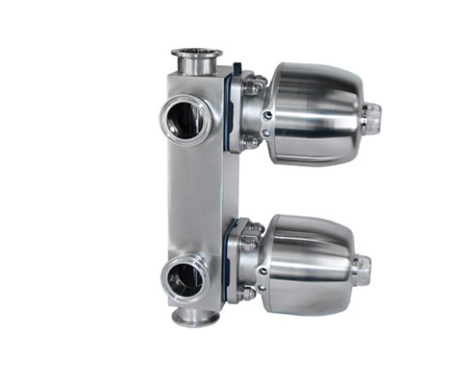

A Válvula de Diafragma M-62A da Pronex é uma solução de alta engenharia para processos que exigem extrema pureza e complexidade de fluxo em um design compacto. Este modelo possui 2 válvulas de controle integradas em um único bloco, totalizando 6 portas de conexão, permitindo a gestão de múltiplos caminhos de fluido com o mínimo de espaço físico.
O design do modelo M-62A é focado na eliminação de zonas mortas, apresentando um Dead Zone $\le$ 1D, o que impede a estagnação do meio e a proliferação bacteriana. Fabricada em aço inox de alta pureza (NB2), é especialmente indicada para sistemas de distribuição farmacêutica, biotecnologia e manifolds de alta performance, onde a redução de pontos de solda e a integridade do produto são prioridades absolutas.
Configuração: 2 válvulas de controle / 6 portas de conexão.
Dead Zone (Zona Morta): $\le$ 1D (Máxima eficiência sanitária).
Dimensões: 1" a 2" (DN25 a DN50).
Materiais: Aço Inox 316L (1.4404) ou 1.4435 NB2 (Ferrita < 0,5%).
Temperatura de Operação: -20 °C a +150 °C.
Pressão de Trabalho: 10 bar.
Acabamento Interno: Ra 0,4 µm (Polimento mecânico ou eletropolimento).
Tipos de Diafragma: Duplo (EPDM + PTFE) ou Simples (EPDM, FPM, Silicone).
Acionamento: Manual ou Pneumático.
O modelo M-62A é totalmente compatível com acessórios de automação para controle remoto:
C-TOP: Unidade de controle para monitoramento pneumático.
IL-TOP: Posicionador para controle proporcional de vazão.
Regulador Mecânico: Para ajuste de curso físico da válvula.
Sensores de Posição: Para confirmação digital de estado (aberto/fechado).

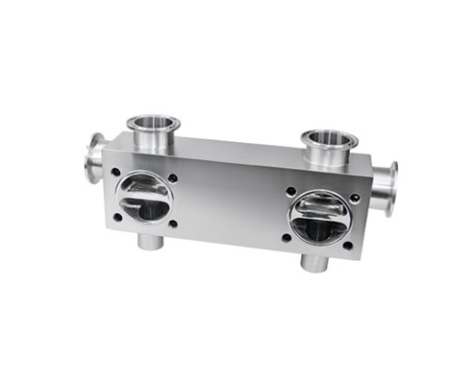

Design de Bloco Único: Integra 2 válvulas e 6 vias, reduzindo drasticamente o número de conexões e riscos de vazamento em manifolds.
Mínima Zona Morta ($\le$ 1D): Atende aos requisitos mais rigorosos da norma ASME BPE para prevenção de biofilmes.
Grau Farmacêutico NB2: Construção em inox com baixíssima ferrita (< 0,5%), ideal para meios altamente agressivos e sistemas WFI.
Eficiência em Sistemas Críticos: Suporta ciclos repetitivos de esterilização (SIP) com temperaturas de até 150 °C.
Superfície Ultra-Lisa: O acabamento Ra 0,4 µm garante que a higienização CIP seja rápida e 100% eficaz.
A Válvula Borboleta Elétrica é uma solução inovadora e eficiente para o controle de fluxo em sistemas industriais. Com um atuador elétrico integrado, essa válvula permite um controle preciso e automatizado do fluxo de líquidos, gases ou vapor. Ideal para uma ampla gama de aplicações em indústrias químicas, alimentícias, farmacêuticas e de energia, a válvula borboleta elétrica oferece abertura e fechamento rápidos, além de proporcionar ajustes automáticos e controle remoto para processos industriais críticos. Sua instalação simples, design compacto e alta durabilidade a tornam uma das escolhas mais eficientes e econômicas no controle de fluxo.
Atuador Elétrico Integrado: O atuador elétrico proporciona controle remoto, permitindo ajustes automáticos no fluxo de líquidos e gases sem a necessidade de intervenção manual. Isso resulta em precisão, rapidez e confiabilidade na operação.
Controle Precisão de Fluxo: A válvula borboleta elétrica permite ajustes finos no fluxo, podendo ser ajustada para precisão em processos industriais que exigem controle dinâmico de pressão, temperatura e fluxo.
Versatilidade de Aplicações: Utilizada em indústrias químicas, alimentícias, farmacêuticas, de energia e tratamento de água, essa válvula é capaz de controlar uma grande variedade de fluídos, como líquidos agressivos, gases inflamáveis e vapor de alta pressão.
Design Compacto e Robusto: A válvula borboleta elétrica tem um design compacto, sendo ideal para sistemas que demandam redução de espaço e alta performance. Fabricada com materiais de alta resistência, como aço inoxidável e ligas metálicas, é altamente resistente à corrosão, abrasão e temperaturas extremas, garantindo longa vida útil e desempenho confiável.
Fácil Integração com Sistemas de Automação: A válvula borboleta elétrica pode ser facilmente integrada a sistemas de controle automatizado ou SCADA, proporcionando monitoramento contínuo e ajustes em tempo real, o que resulta em eficiência e redução de custos operacionais.
Manutenção Simples: Com um design modular, a válvula permite manutenção e substituição de peças de forma simples e rápida, diminuindo o tempo de inatividade e os custos de operação.
Controle Automático e Preciso: O atuador elétrico oferece controle de fluxo com alta precisão, ideal para sistemas automatizados e para aplicações que exigem ajustes dinâmicos em tempo real.
Instalação e Integração Simplificadas: A instalação rápida e a integração fácil com sistemas de controle permitem uma adaptação perfeita ao seu ambiente industrial sem complicações.
Eficiência Operacional: A válvula borboleta elétrica contribui para aumento da eficiência no processo industrial, pois elimina a necessidade de ajustes manuais, reduzindo erros humanos e aumentando a precisão do sistema.
Redução de Custos de Manutenção: O design simples e modular facilita a manutenção e a substituição de componentes, o que reduz os custos operacionais e o tempo de inatividade dos sistemas industriais.
Versatilidade em Diversas Indústrias: Ideal para processos em indústrias químicas, alimentícias, farmacêuticas, de energia e tratamento de água, a válvula borboleta elétrica é adequada para controle de fluídos de diferentes temperaturas e pressões.
Alta Durabilidade e Confiabilidade: Fabricada para suportar condições severas, a válvula borboleta elétrica oferece longa vida útil e alta resistência, sendo ideal para ambientes industriais exigentes.
Indústria Química: A válvula borboleta elétrica é amplamente usada para controlar o fluxo de produtos químicos e gases agressivos, mantendo a segurança e a eficiência no processo de produção e armazenamento.
Indústria Alimentícia: Controla o fluxo de líquidos alimentícios, bebidas e misturas, garantindo a precisão na dosagem e mantendo a segurança alimentar.
Indústria Farmacêutica: Essencial no controle de ingredientes ativos e dosagem precisa de substâncias farmacêuticas, a válvula borboleta elétrica assegura alta precisão em cada etapa do processo.
Tratamento de Água e Efluentes: A válvula borboleta elétrica é usada em sistemas de tratamento de água e efluentes, oferecendo controle de vazão para químicos e líquidos tratados de forma eficiente.
Indústria de Energia: A válvula borboleta elétrica é ideal para controle de fluxo de vapor, líquidos térmicos e gases em plantas de energia, proporcionando uma operação eficiente e segura.
A Válvula Borboleta Elétrica é a escolha ideal para quem busca controle preciso, automação e eficiência em sistemas industriais. Com seu atuador elétrico integrado, ela oferece ajustes automáticos e controle remoto em sistemas de fluxo de líquidos, gases e vapor. Seu design compacto, alta durabilidade e facilidade de manutenção a tornam uma solução custo-efetiva e confiável para uma ampla gama de indústrias, garantindo precisão e segurança em todos os processos.
A Válvula Diafragma Multiportas M-44A é uma solução inovadora e altamente eficiente para o controle de fluxos em sistemas industriais que exigem manipulação de múltiplos canais simultaneamente. Ideal para processos que demandam a distribuição de fluídos para diversas saídas ou entradas, essa válvula combina a flexibilidade do mecanismo de diafragma com um design multiportas, proporcionando um controle de fluxo preciso e eficiente em sistemas complexos. A Válvula M-44A é amplamente utilizada em setores como indústria química, farmacêutica, alimentícia, de saneamento e automação, onde o controle preciso de múltiplos fluxos é crucial.
O design multiportas permite que a válvula direcione o fluxo de maneira eficiente através de várias saídas, com a possibilidade de alternar entre diferentes vias conforme necessário. Esse mecanismo é ideal para aplicações que exigem a distribuição de fluídos de forma precisa e controlada, sem o risco de mistura ou vazamentos indesejados. A tecnologia do diafragma garante uma vedação eficaz, proporcionando o fechamento hermético e evitando qualquer tipo de vazamento no processo, o que a torna altamente confiável e segura.
A Válvula Diafragma Multiportas M-44A possui uma alta resistência à corrosão e ao desgaste, pois é fabricada com materiais de alta qualidade, como aço inoxidável, que garantem uma excelente durabilidade, mesmo em ambientes agressivos e com altas pressões. A operação da válvula é suave e fácil de controlar, oferecendo uma resposta rápida e precisa a ajustes de fluxo. Além disso, o design modular e a facilidade de manutenção tornam a válvula uma opção prática e eficiente para sistemas de automação e controle de processos industriais.
Principais Características:
Design Multiportas: Permite a distribuição eficiente de fluídos para diversas saídas, aumentando a flexibilidade e o controle no sistema.
Tecnologia de Diafragma: Garante vedação eficaz, evitando vazamentos e proporcionando um fechamento seguro e contínuo.
Alta Precisão no Controle de Fluxo: Ideal para sistemas que requerem manipulação de múltiplos fluxos de maneira simultânea e precisa.
Resistência e Durabilidade: Fabricada com materiais de alta qualidade como aço inoxidável, resistente à corrosão, desgaste e pressões elevadas.
Fácil Manutenção: Design modular que simplifica a instalação e manutenção, reduzindo o tempo de inatividade e os custos operacionais.
Operação Suave e Rápida: Sistema de controle preciso que garante uma resposta rápida a variações nas condições do processo.
Aplicações Comuns:
Indústrias químicas e petroquímicas.
Indústrias alimentícias e farmacêuticas.
Sistemas de controle de fluxo de líquidos e gases.
Processos de distribuição de fluídos em várias direções.
Saneamento e tratamento de água.
Automação industrial e controle de processos complexos.
Indústrias de biotecnologia e farmacêutica.
Sistemas de controle de pressão e temperatura.
Processos industriais que exigem manipulação de múltiplos fluxos simultaneamente.
A Série PX-TBV-MANUAL da Pronex é uma válvula de sede única projetada especificamente para a descarga e isolamento de fluidos no ponto mais baixo de tanques industriais. Amplamente utilizada nos setores de laticínios, processamento de alimentos, bebidas, farmacêutico e química fina, seu design garante que o material do reservatório seja drenado completamente, sem o risco de ficar retido ou estagnado na câmara da válvula.
O diferencial técnico deste modelo está no design da sede, que se abre para o interior do tanque. Esta configuração evita que a pressão interna do tanque force a abertura acidental da válvula e garante que o obturador não obstrua o fluxo de saída, proporcionando uma passagem plena e higiênica. Embora baseada no robusto design pneumático da Pronex, esta versão manual oferece controle tátil e confiável para operações que não exigem automação, mantendo o padrão sanitário exigido pelo mercado.
A Válvula Reguladora de Diafragma é um dispositivo essencial para o controle preciso de pressão em sistemas de líquidos, gases e vapores. Com um mecanismo baseado em diafragma, essa válvula é amplamente utilizada em indústrias químicas, farmacêuticas, alimentícias, automotivas e de tratamento de água, proporcionando estabilidade e eficiência em processos que exigem controle rigoroso de pressão em sistemas fechados.
A principal função da Válvula Reguladora de Diafragma é manter a pressão constante em um sistema, independentemente das variações de fluxo ou demanda. Isso é alcançado por meio de um diafragma flexível que responde às mudanças de pressão, ajustando automaticamente a abertura da válvula. A válvula permite que a pressão seja mantida dentro de uma faixa predeterminada, evitando flutuações que possam comprometer a segurança, o desempenho e a integridade do sistema.
O design da válvula é baseado na simples operação do diafragma, que, ao ser pressionado pela diferença de pressão entre a entrada e a saída, realiza o ajuste do fluxo de forma automática e eficiente. A regulação de pressão é altamente confiável e precisa, tornando a válvula ideal para sistemas em que o controle de pressão é um fator crítico, como em sistemas de alimentação de combustível, sistemas de gás comprimido, distribuição de ar e processos industriais de alta complexidade.
A Válvula Reguladora de Diafragma é projetada para ser resistente à corrosão e aos efeitos do desgaste, fabricada com materiais de alta qualidade, como aço inoxidável, PVC, PVDF e bronze, o que garante sua durabilidade e longevidade, mesmo em ambientes industriais severos. Ela é ideal para aplicações em que a precisão, a segurança e a confiabilidade são essenciais, como em sistemas de controle de pressão de gás, hidrantes industriais, sistemas de ar comprimido e equipamentos de automação de processos.
Além disso, a válvula é de fácil manutenção e ajuste, o que facilita a instalação e operação em uma ampla variedade de sistemas. A simplicidade de sua estrutura permite que a válvula seja facilmente regulada, sem a necessidade de ferramentas complexas ou procedimentos demorados, garantindo que os operadores possam ajustar rapidamente as condições do sistema conforme necessário.
Com alto desempenho, confiabilidade e durabilidade, a Válvula Reguladora de Diafragma é a solução perfeita para quem busca controle preciso e seguro de pressão em sistemas industriais e comerciais.
