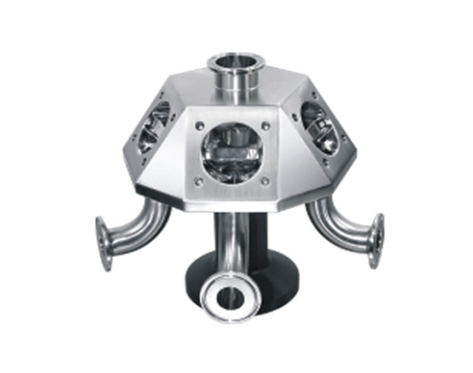

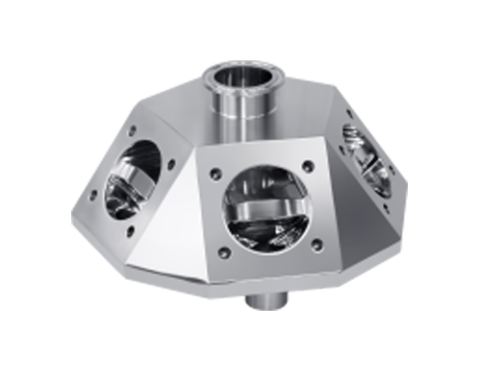

Válvula Diafragma Multiportas M-65A

Aplicação

A Válvula Diafragma Multiportas M-65A é uma solução avançada e eficiente para o controle de fluxos em sistemas industriais que exigem uma distribuição precisa e confiável de fluídos em múltiplas direções. Seu design inovador e funcionalidade robusta tornam esta válvula uma opção ideal para processos que demandam controle de múltiplas vias simultaneamente, sem comprometer a integridade do sistema ou a segurança operacional. A M-65A é frequentemente utilizada em indústrias químicas, petroquímicas, farmacêuticas, alimentícias e de tratamento de água, onde o controle preciso e contínuo do fluxo é fundamental.

Com um mecanismo de diafragma altamente confiável, a válvula oferece vedação eficiente, garantindo um fechamento seguro e sem vazamentos. A característica multiportas permite que a válvula direcione fluídos para várias saídas ou entradas de forma simultânea, tornando-a uma solução extremamente útil em sistemas que exigem distribuição ou redirecionamento de fluídos em diversas direções, sem o risco de misturas ou falhas no processo.

Além disso, a Válvula Diafragma Multiportas M-65A é fabricada com materiais de alta qualidade, como aço inoxidável, que garantem uma excelente resistência à corrosão, desgaste e condições severas de operação, como altas pressões e temperaturas extremas. Seu design modular e sua facilidade de manutenção garantem que a válvula possa ser facilmente integrada e mantida em sistemas automatizados, otimizando a eficiência e a durabilidade do processo.

Principais Características:

  • Design Multiportas: Permite o controle e a distribuição de fluído para várias saídas ou entradas simultaneamente, aumentando a flexibilidade do sistema.

  • Tecnologia de Diafragma: Oferece uma vedação eficaz, evitando vazamentos e garantindo segurança no fechamento do sistema.

  • Controle Preciso de Fluxo: Ideal para sistemas que exigem manipulação simultânea de múltiplos fluxos de líquidos e gases de forma controlada.

  • Alta Resistência: Fabricada com materiais resistentes como aço inoxidável, garantindo durabilidade e resistência à corrosão, desgaste e altas pressões.

  • Fácil Manutenção: Design modular que facilita a instalação e manutenção, reduzindo o tempo de inatividade e os custos operacionais.

  • Operação Suave e Confiável: Sistema de diafragma que garante uma resposta rápida e eficaz ao controle de fluxo.

Aplicações Comuns:

  • Indústrias químicas e petroquímicas.

  • Indústrias alimentícias e farmacêuticas.

  • Sistemas de controle de fluxo em várias direções.

  • Processos de distribuição de fluídos em múltiplas saídas.

  • Saneamento e tratamento de água e efluentes.

  • Automação industrial e controle de processos complexos.

  • Sistemas de controle de pressão e temperatura.

  • Processos industriais que exigem manipulação de múltiplos fluxos simultaneamente

Especificações Técnicas

A Válvula Diafragma Multiportas M-65A é um design avançado desenvolvido para atender às exigências de alta pureza da indústria farmacêutica. Montagens tradicionais de manifolds soldados são complexas, consomem tempo, ocupam espaço e elevam significativamente os custos de inspeção.

Tipo M-65A – Válvula Diafragma Multiportas
Número de válvulas de controle: 5
Número de portas: 6
Posição das válvulas: vertical
Zona morta: ≤ 1D
Tamanho: 1" a 2", DN25 a DN50
Material: 316L / 1.4404 / 1.4435 NB2, Fe < 0,5%
Temperatura: –20 °C a +150 °C
Pressão: 10 bar
Tratamento interno: Ra 0,4 μm, polimento mecânico e eletropolido
Diafragma:
Duplo: EPDM + PTFE
Simples: EPDM, FPM, silicone
Operação: manual ou pneumática
Controle configurável:
Unidade C-TOP
Posicionador IL-TOP
Regulador mecânico
Sensor de posição

Recomendações de instalação

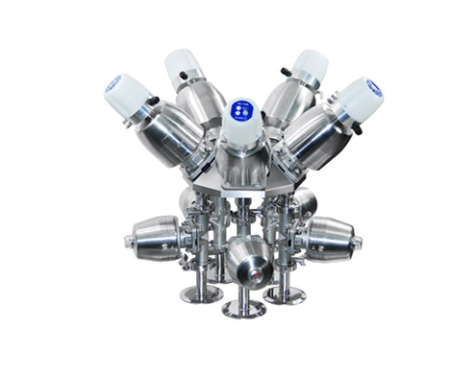

Dependendo do tamanho, o design em estrela pode incluir até sete válvulas.
O formato em estrela também pode ser obtido com duas válvulas multiportas opostas, conectadas por um tubo comum.
