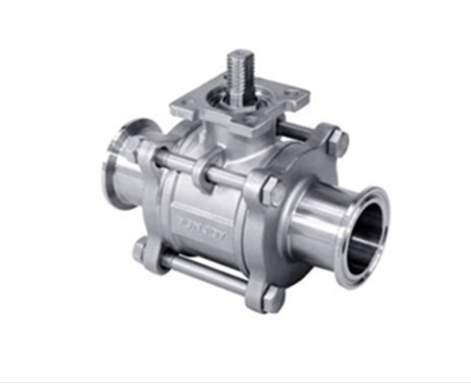

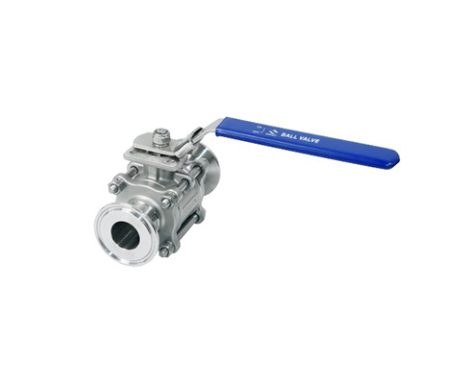

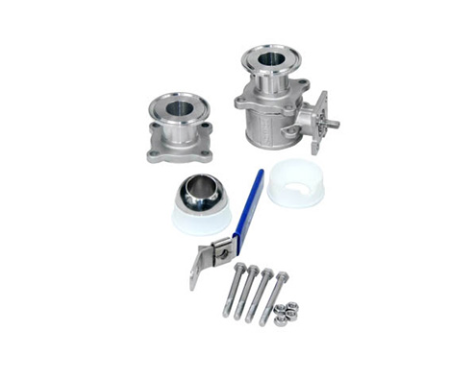

Válvula de Esfera Sanitária Manual com Cavidade Preenchida

Válvula de Esfera Sanitária Manual com Cavidade Preenchida

Aplicação

A Válvula Esférica Manual Sem Retenção é uma solução simples e eficaz para o controle de fluxo em sistemas que exigem abertura e fechamento rápidos, sem a necessidade de intervenção automática. Com um design robusto e eficiente, essa válvula oferece controle preciso de líquidos e gases, permitindo a modulação manual do fluxo com facilidade. A principal característica desta válvula é sua operação manual, tornando-a ideal para sistemas onde a automação não é necessária, ou onde o controle manual é preferido para ajustes pontuais e manutenções rápidas.

A Válvula Esférica Manual Sem Retenção é projetada para garantir um fluxo contínuo e sem bloqueios. A ausência de retenção elimina a possibilidade de acúmulo de fluidos ou pressões indesejadas, permitindo uma operação sem obstruções. O mecanismo de esfera rotaciona 90 graus, proporcionando uma vedação eficiente que garante o fechamento hermético, evitando vazamentos e otimizando o desempenho do sistema.

Fabricada com materiais de alta qualidade, como aço inoxidável ou outros metais resistentes, a Válvula Esférica Manual Sem Retenção é projetada para suportar condições severas, como altas pressões e temperaturas extremas. Sua alta durabilidade e resistência à corrosão a tornam ideal para uma ampla gama de aplicações industriais, incluindo indústrias químicas, alimentícias, farmacêuticas e sistemas de distribuição de água.

Principais Características:

Operação Manual: Controle de fluxo manual, ideal para sistemas que não exigem automação, proporcionando flexibilidade e controle preciso.
Sem Retenção: Design sem retenção que permite um fluxo contínuo, sem bloqueios ou acúmulos de fluído.
Vedação Eficiente: O movimento de 90 graus da esfera garante um fechamento hermético, minimizando vazamentos e garantindo a segurança do sistema.
Durabilidade e Resistência: Fabricada em materiais como aço inoxidável, resistente à corrosão, desgaste e condições ambientais adversas.
Fácil Manutenção: O design simples e robusto facilita a instalação e manutenção, reduzindo o tempo de inatividade e os custos operacionais.
Controle Preciso de Fluxo: Ideal para sistemas que exigem ajustes manuais rápidos e eficientes no controle de líquidos ou gases.

Aplicações Comuns:

Indústrias químicas e petroquímicas.
Indústrias alimentícias e farmacêuticas.
Controle de fluxo de líquidos, gases e vapores em sistemas industriais.
Sistemas de controle de pressão e temperatura.
Tratamento de água e esgoto.
Sistemas de distribuição de fluídos e pressurização.
Automação industrial (quando o controle manual é preferido).
Processos industriais que exigem controle manual de fluxo.

Especificações Técnicas

● Tamanho: 1"-4", DN25-DN100
● Material: 1.4301/304, 316L/1.4404
● Gaxeta: PTFE, TFM (FDA 177.1550)
● Temperatura máxima: -20℃ a 150℃ (Padrão) / -30℃ a 200℃ (Opcional)
● Pressão: 10–30 bar (Dependendo do material de vedação e da temperatura)
● Operação intercambiável: manual, pneumática, elétrica
● Não requer ferramentas profissionais para desmontagem da válvula
● Baixo torque de operação
● Gaxetas: FDA 177.2600
● Conexões: Clamp, solda, rosca, DIN, SMS, ISO, IDF, BPE, RJT
● Independentemente do tipo de conexão, o corpo da válvula pode ser substituído sem alterar o comprimento total da válvula
● Certificação: 3-A-68-00, PED/97/23/EC
