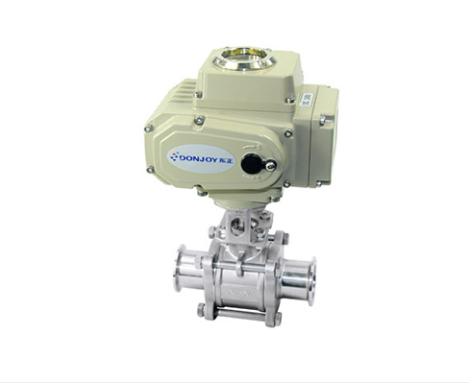

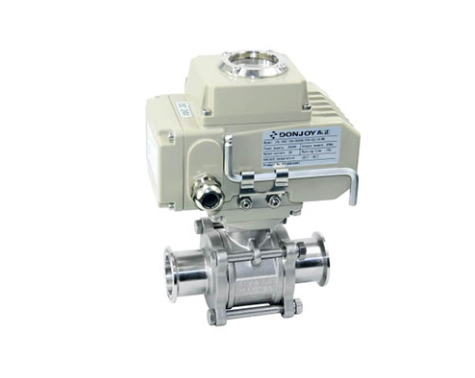

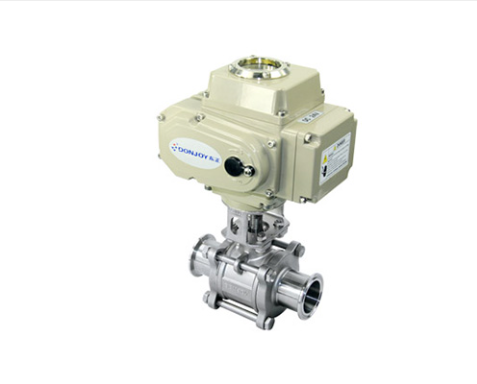

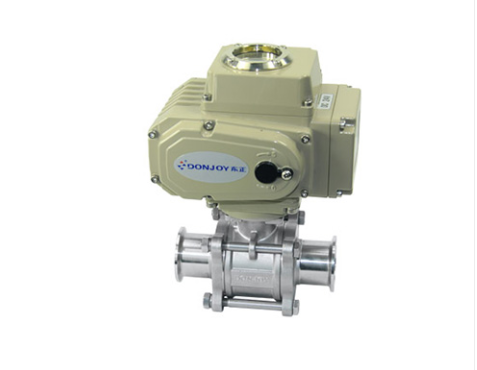

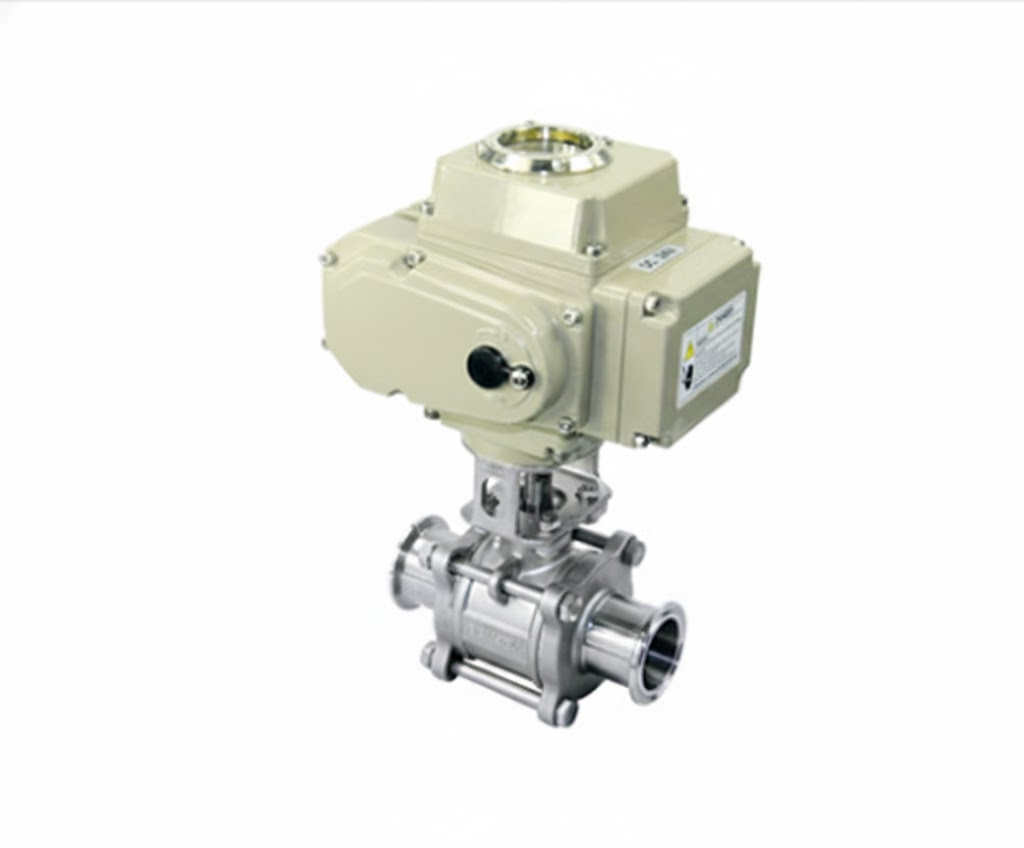

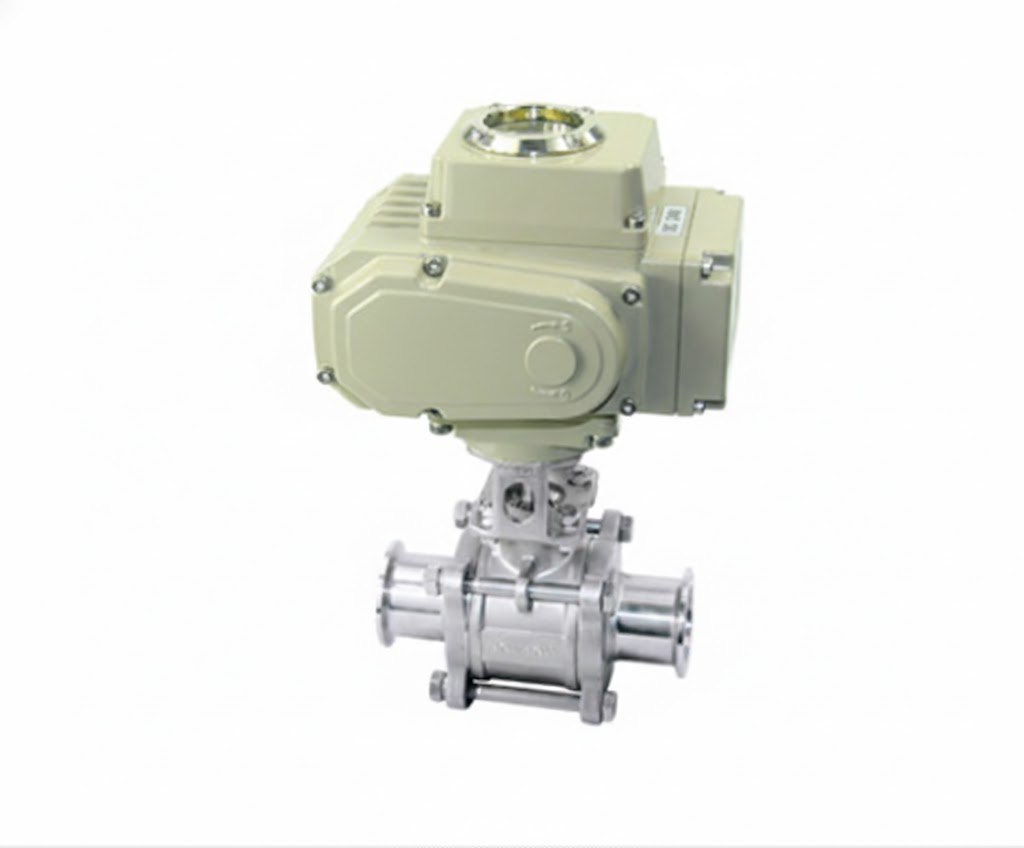

Válvula Elétrica de Esfera sem Retenção

Válvula Elétrica de Esfera sem Retenção

Aplicação

A Válvula Elétrica de Esfera sem Retenção é uma solução moderna e eficiente para o controle de fluxo de líquidos e gases em sistemas industriais e comerciais, especialmente em processos que exigem automação e operação remota. Com um design de esfera e sem mecanismo de retenção, essa válvula proporciona um controle de fluxo rápido e preciso, com a vantagem de ser acionada eletricamente, eliminando a necessidade de intervenção manual e otimizando a eficiência operacional.

O princípio de funcionamento da Válvula Elétrica de Esfera sem Retenção é simples: a esfera rotaciona 90 graus para abrir ou fechar completamente a válvula, permitindo o controle total do fluxo de fluidos através do sistema. A ausência de retenção significa que a válvula não cria qualquer resistência ou acúmulo de fluído quando aberta, tornando-a ideal para sistemas que necessitam de uma movimentação de fluido contínua e sem bloqueios.

Essa válvula elétrica é controlada por um atuador elétrico, que permite ajustes precisos e automáticos da válvula, tornando-a perfeita para sistemas de automação e controle remoto. Ela oferece uma operação suave, eficiente e com baixa manutenção, já que o atuador elétrico reduz o desgaste mecânico em comparação com outros tipos de acionamento. Sua vedação é segura e garante um fechamento hermético, minimizando vazamentos e proporcionando maior segurança ao sistema.

Fabricada em materiais de alta qualidade, como aço inoxidável ou outros metais resistentes, a Válvula Elétrica de Esfera sem Retenção é ideal para ambientes industriais que exigem resistência à corrosão, alta pressão e temperaturas elevadas. Sua versatilidade a torna adequada para uma ampla gama de aplicações, desde processos químicos e petroquímicos até indústrias alimentícias, farmacêuticas e HVAC.

Principais Características:

Ação Elétrica: Controle remoto e automático do fluxo de líquidos e gases, com ajustes precisos por meio de atuadores elétricos.
Design de Esfera: O movimento de 90 graus garante abertura e fechamento completos, com controle eficiente do fluxo.
Sem Retenção: Ausência de retenção de fluído, evitando bloqueios ou acúmulos, ideal para fluxos contínuos.
Vedação Hermética: Garante um fechamento seguro, minimizando vazamentos e garantindo a integridade do sistema.
Baixa Manutenção: O acionamento elétrico reduz o desgaste mecânico, prolongando a vida útil da válvula.
Alta Durabilidade: Fabricada com materiais como aço inoxidável, resistente à corrosão, desgaste e condições adversas.
Fácil Integração: Ideal para sistemas automatizados e de controle remoto, com fácil instalação e operação.

Aplicações Comuns:

Indústrias químicas e petroquímicas.
Indústrias alimentícias e farmacêuticas.
Sistemas de HVAC (aquecimento, ventilação e ar-condicionado).
Controle de fluxo de líquidos, gases e vapores em processos industriais.
Sistemas de controle de temperatura e pressão.
Automação industrial e controle remoto de processos.
Tratamento de água e sistemas de esgoto.
Sistemas de pressurização e distribuição de fluídos.

Especificações Técnicas

● Estrutura do corpo: passagem reta, 3 vias
● Tamanho: 1"-4", DN25-DN100
● Temperatura: -20℃ a 120℃
● Pressão: 10 bar
● Material: AISI 304, 316L
● Certificado: PED 97/23 EC

Atuador Elétrico
● Função: tipo liga/desliga, tipo de ajuste, contato passivo
● Alimentação: DC 24V, AC 110V, 220V
● Tempo de abertura e fechamento: 10 s – 100 s
● Torque: 6 N·m a 2000 N·m
● Proteção: Grau IP67
● À prova de explosão: EX DII BT4 (opcional)
