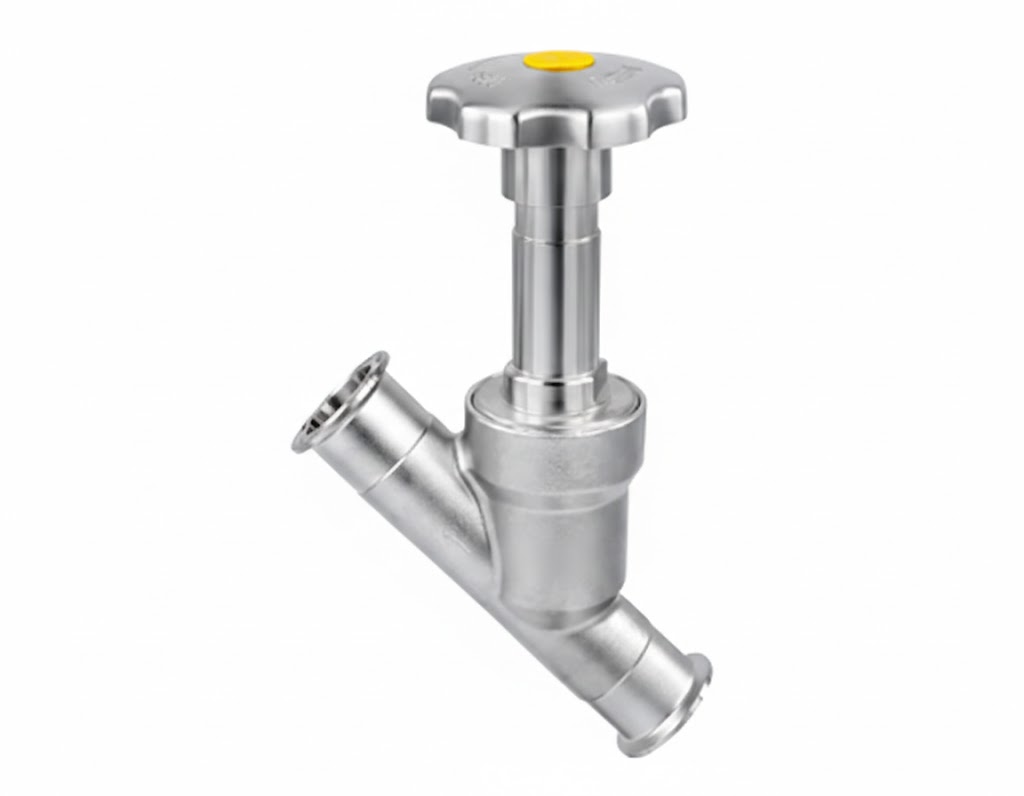

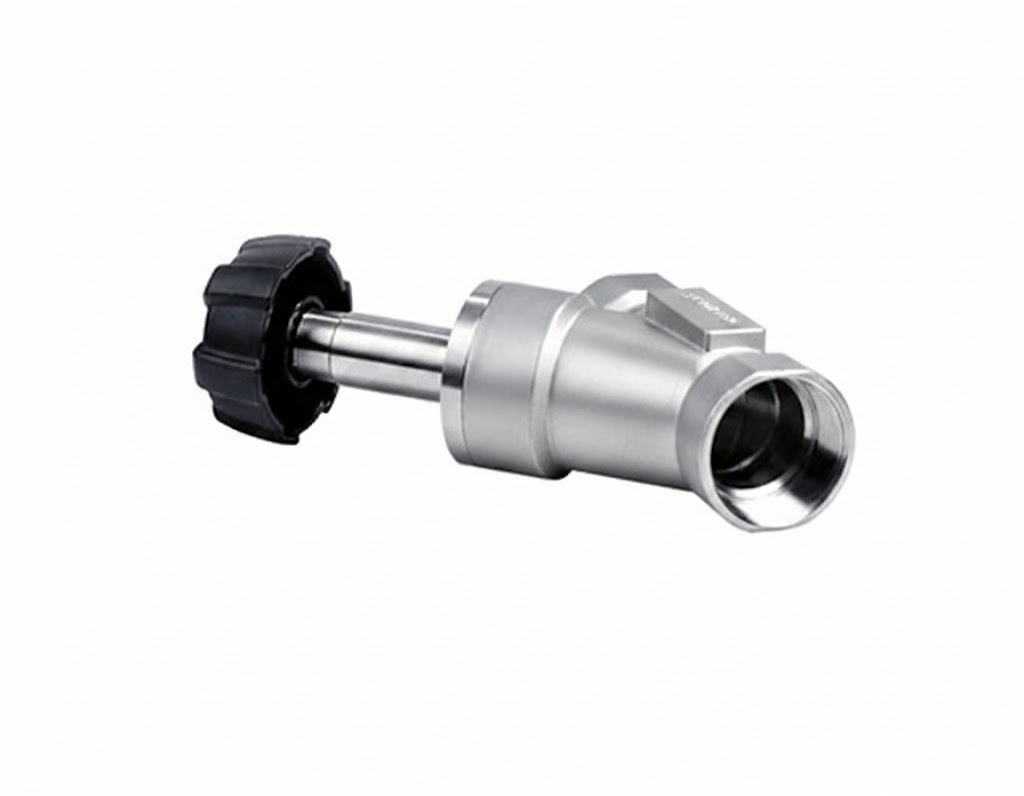

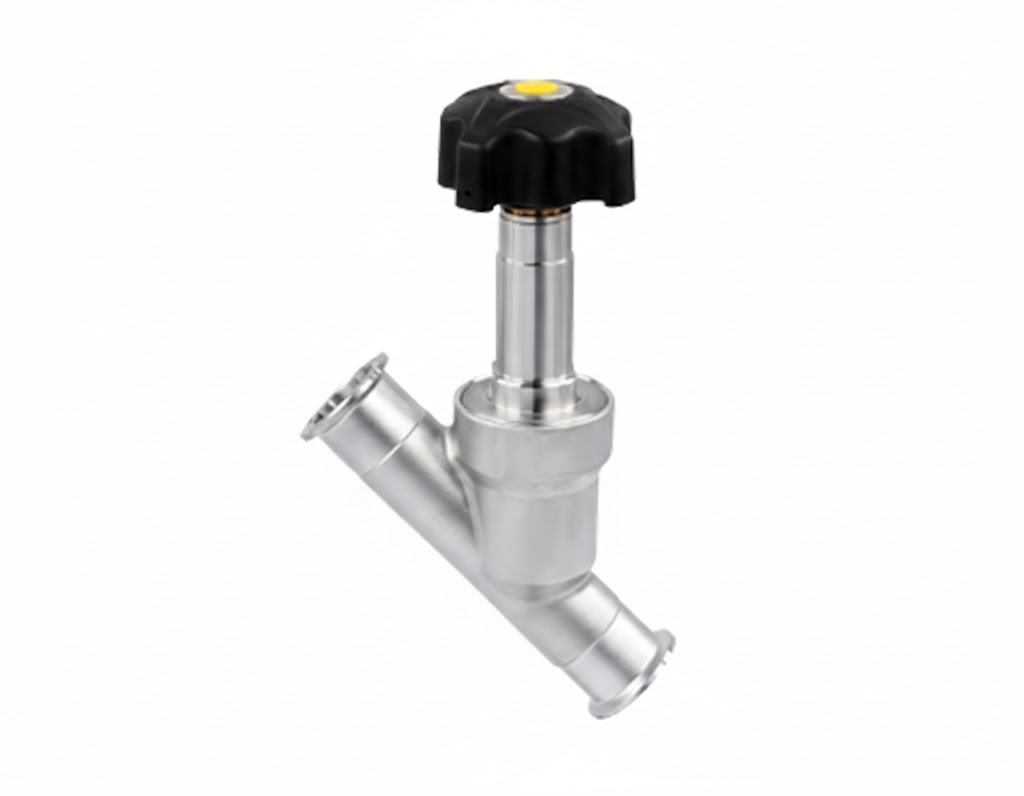

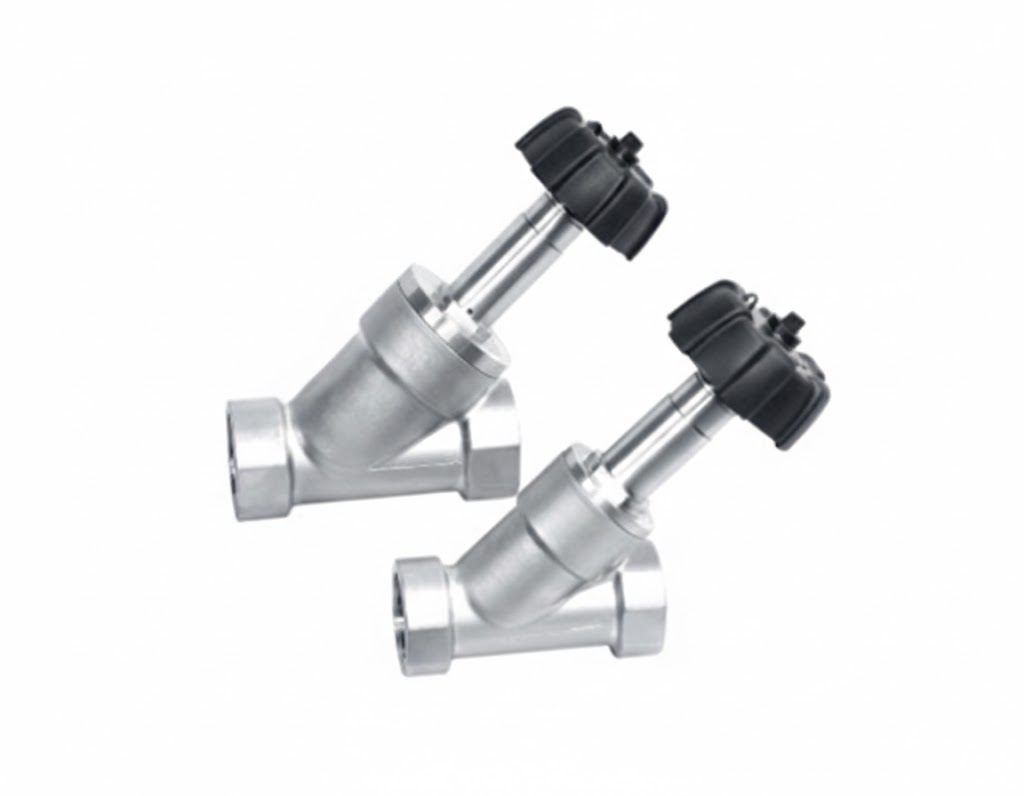

Válvula de Sede Inclinada Manual

Aplicação

A Série PX-ASV-MANUAL da Pronex é a solução ideal para o controle de fluxo em pontos da linha que não exigem automação, mas demandam a mesma robustez e eficiência das válvulas automáticas. Com um design de pistão inclinado que favorece altas vazões e baixa perda de carga, esta válvula manual é amplamente aplicada em sistemas de tratamento de água, máquinas de tingimento, lavanderias e indústrias alimentícias.

Seu principal diferencial é o sistema de acionamento intercambiável: o corpo da válvula é idêntico ao modelo pneumático, permitindo que, em uma futura expansão ou automação da planta, o volante manual seja substituído por um atuador pneumático sem a necessidade de retirar a válvula da tubulação ou alterar o layout. Oferece excelente vedação, operação livre de ruídos e proteção nativa contra o golpe de aríete.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 1/2" a 2 1/2" (DN10 a DN65).

  • Materiais: Aço Inox CF8 (304) ou CF8M (316L).

  • Pressão de Trabalho: 8 bar (Padrão) até 10 bar (Opcional).

  • Temperatura de Trabalho: 120 °C (Padrão) até 180 °C (Opcional para aplicações com vapor).

  • Conexões: Clamp, Solda, Flange ou Rosca (BSP, NPT, DIN).

  • Acionamento: Volante ergonômico para abertura e fechamento manual.

Destaques para o Cadastro (Bullet Points)

  • Design Híbrido e Versátil: Permite a troca rápida entre acionamento manual e pneumático, facilitando a modernização futura da linha de produção.

  • Proteção Contra Golpe de Aríete: O design da sede inclinada amortece o fechamento do fluxo, evitando danos causados por picos de pressão na rede.

  • Manutenção Simplificada: Construção robusta com poucos componentes de desgaste, garantindo longa vida útil mesmo em ambientes químicos agressivos.

  • Resistência para Vapor: Disponível em versões que suportam até 180 °C, sendo ideal para o isolamento manual de linhas de aquecimento e esterilização.

  • Vedação Confiável: Vedação hermética que garante vazamento zero, fundamental para processos de branqueamento e tratamento de água.

Produtos Recomendados

Captura de tela 2025-11-11 013514

Ralo Sanitário de Piso

+

Ralo Sanitário de Piso é um componente essencial em sistemas de drenagem utilizados em ambientes que exigem higiene e segurança, como banheiros, cozinhas industriais, hospitais, laboratórios, e áreas de produção de alimentos. Sua principal função é permitir o escoamento eficiente de águas residuais e líquidos, evitando o acúmulo de água e minimizando riscos de inundações e acúmulo de sujeira. Além disso, o design específico do Ralo Sanitário de Piso permite que ele seja facilmente limpo e mantido, atendendo às exigências sanitárias e garantindo que o ambiente permaneça livre de odores e contaminações.

Fabricado em materiais como aço inoxidável, polipropileno, ou PVC, o Ralo Sanitário de Piso é projetado para resistir à corrosão e aguentar altas temperaturas, além de ser altamente resistente ao desgaste causado pelo tráfego intenso e pela limpeza constante. O modelo com grelha removível facilita a manutenção e limpeza, já que a grelha pode ser retirada e lavada separadamente, garantindo que o sistema de drenagem esteja sempre em plenas condições de funcionamento.

Além disso, o Ralo Sanitário de Piso é ideal para sistemas de drenagem de águas pluviais e residuais, sendo uma solução eficaz para evitar o acúmulo de líquidos e manter o piso sempre seco e seguro. Ele é projetado para evitar entupimentos, com um sistema de drenagem eficiente, que direciona a água para o sistema de esgoto de maneira rápida e eficaz.

Em ambientes industriais e comerciais, como cozinhas industriais, restaurantes, hospitais e laboratórios, o Ralo Sanitário de Piso é fundamental para garantir que o fluxo de água não prejudique a operação ou comprometa a segurança do ambiente. Sua instalação é feita diretamente no piso, garantindo que a água escorra de maneira eficiente e sem causar danos às estruturas. Para garantir uma instalação segura e duradoura, muitos modelos vêm com vedação adicional para evitar vazamentos e odores.

Outro ponto importante é que os Ralos Sanitários de Piso são desenvolvidos para atender às normas sanitárias e de segurança, sendo aprovados por órgãos competentes para uso em áreas que exigem controle rigoroso de higiene, como indústrias alimentícias e farmacêuticas.

Saiba mais
{89E16074-0DEA-4C1F-8DF5-6DDD09CDBF41}

Válvula Diafragma Manual

+

Válvula Diafragma Manual é uma solução confiável e eficaz para o controle de fluxo de líquidos e gases em sistemas industriais que requerem operação manual e precisão no ajuste do fluxo. A principal característica desta válvula é seu mecanismo de diafragma, que proporciona uma vedação perfeita e evita vazamentos, mesmo em condições de operação extremas. Isso a torna ideal para aplicações em que a controle de vazão e a vedação hermética são essenciais, como em indústrias químicas, industriais alimentícias, processos farmacêuticos, e sistemas de tratamento de água.

A operação manual da válvula oferece controle direto e preciso, permitindo aos operadores ajustar o fluxo de maneira eficiente, sem a necessidade de sistemas automáticos ou pneumáticos. Esse tipo de controle é particularmente útil em sistemas que exigem ajustes frequentes ou onde é necessária uma intervenção rápida para modificar a vazão de fluido.

O design de diafragma garante que o fluido em contato com a válvula não vaze, mesmo quando a válvula está sob pressões elevadas ou condições de temperatura extrema. A válvula é construída com materiais de alta qualidade, o que proporciona resistência à corrosão e durabilidade, além de garantir um desempenho superior ao longo do tempo. Ela também é projetada para ser fácil de manter, com componentes duráveis que minimizam a necessidade de substituição frequente.

Além disso, a Válvula Diafragma Manual é especialmente vantajosa para sistemas de controle de fluxo de baixo custo, pois sua operação manual reduz o custo de instalação e manutenção, sem comprometer a precisão no controle. Sua simplicidade torna-a uma excelente escolha para processos industriais de pequena a média escala e em situações onde a flexibilidade e controle manual são essenciais.

Com sua construção robusta, a válvula também é adequada para operar em ambientes industriais rigorosos, oferecendo uma solução prática e eficiente para profissionais que precisam de controle preciso de fluxo em sistemas de dosagem, transferência de fluidos e outros processos industriais delicados.

Saiba mais
tank-bottom-diaphragm-valve-3

Válvula de Diafragma Pneumática para Fundo de Tanque – Série PX-TBDV-PN

+

A Série PX-TBDV-PN da Pronex é projetada especificamente para a descarga estéril de fluidos no ponto mais baixo de tanques industriais. Seu design de corpo curvo e angulado elimina zonas mortas e bolsões de retenção (no resort at the chamber), garantindo que todo o conteúdo do tanque seja drenado de forma eficiente e segura.

Esta válvula é um componente crítico em sistemas de bioprocessamento, farmacêutica e alimentos, onde a integridade do lote depende da ausência de contaminação cruzada. Disponível com atuadores em aço inox ou plástico de alta resistência, a Série PX-TBDV-PN suporta ciclos rigorosos de esterilização a vapor (SIP) e limpeza (CIP), oferecendo vedação hermética mesmo sob condições de vácuo ou alta pressão.

Saiba mais
{83C92BA7-9087-40DF-89D8-5773DD17D3A5}

Válvula de Esfera de 3 Peças

+

A Válvula Borboleta de 3 Peças é uma solução de controle de fluxo robusta e eficiente, projetada para ser instalada em sistemas de tubulação que exigem alta performance, durabilidade e facilidade de manutenção. Com um design de três peças, esta válvula é composta por corpo, disco e atuador (manual ou pneumático), sendo ideal para aplicações industriais em que o controle de líquidos e gases precisa ser preciso e seguro. A estrutura de 3 peças oferece flexibilidade na instalação, manutenção e reparo, além de permitir substituição de partes individuais sem a necessidade de substituir a válvula inteira.

Características principais:

  • Design de 3 Peças: A principal característica desta válvula é sua construção em três partes (corpo, disco e atuador), o que facilita a manutenção e reparo. Se uma peça precisar ser substituída, o processo é simplificado, sem a necessidade de desmontar o sistema inteiro.

  • Controle Preciso de Fluxo: O disco da válvula borboleta gira para regular o fluxo de fluidos, proporcionando um ajuste rápido e preciso com baixa resistência ao fluxo. Esse design garante um controle eficiente e contínuo, mesmo em aplicações exigentes.

  • Vedação Eficiente: A válvula borboleta de 3 peças oferece uma vedação eficaz, garantindo que o sistema opere sem vazamentos, mesmo sob alta pressão ou temperaturas elevadas. Ideal para líquidos e gases.

  • Atuador Variável: A válvula pode ser equipada com diferentes tipos de atuadores, como manual, pneumático ou elétrico, permitindo que se adeque a diversas aplicações e necessidades de automação.

  • Alta Durabilidade e Resistência: Fabricada com materiais como aço inoxidável, ferro fundido ou bronze, a válvula borboleta de 3 peças é altamente resistente a condições severas de operação, como ambientes corrosivos ou pressões elevadas.

  • Facilidade de Instalação e Manutenção: A construção modular da válvula de 3 peças torna a instalação mais rápida e a manutenção mais simples. Quando necessário, apenas as peças danificadas precisam ser substituídas, economizando tempo e custos.

Benefícios:

  1. Manutenção Simplificada: O design de três peças permite uma manutenção mais rápida e de baixo custo, já que é possível substituir partes individuais da válvula sem a necessidade de substituir o conjunto inteiro.

  2. Controle Exato e Rápido: Com o movimento de giro do disco, a válvula oferece controle de fluxo rápido e preciso, ideal para processos industriais que exigem ajustes rápidos no fluxo de líquidos ou gases.

  3. Resistência e Longa Vida Útil: A válvula borboleta de 3 peças é fabricada para resistir a condições de operação rigorosas, incluindo altas pressões, temperaturas e ambientes agressivos, garantindo uma vida útil prolongada.

  4. Versatilidade: Com a opção de atuar manualmente ou com atuadores pneumáticos e elétricos, a válvula é versátil e pode ser utilizada em uma ampla gama de aplicações industriais, como em sistemas de água, indústrias químicas, sistemas de HVAC, entre outros.

  5. Eficiência Operacional: A vedação e o controle de fluxo precisos contribuem para a eficiência do processo, evitando desperdícios e melhorando o desempenho do sistema.

  6. Baixo Custo de Operação: A facilidade de manutenção e a durabilidade da válvula ajudam a reduzir custos operacionais a longo prazo, já que a substituição de peças é mais econômica do que a troca da válvula inteira.

Aplicações típicas:

  • Indústria Química e Petroquímica: Usada para o controle de fluxo de líquidos e gases, a válvula borboleta de 3 peças é ideal para processos químicos e petroquímicos que exigem vedação eficiente e resistência a fluidos agressivos.

  • Tratamento de Águas e Efluentes: Perfeita para estações de tratamento de águas e efluentes, a válvula é essencial para garantir o controle eficiente de fluxo em sistemas de bombeamento e drenagem.

  • Indústria Alimentícia e Farmacêutica: Aplicada em sistemas de controle de fluxo de líquidos em processos de fabricação de alimentos, bebidas e medicamentos, onde a higiene e a precisão no controle de fluxo são fundamentais.

  • Sistemas de Ar Comprimido: A válvula borboleta de 3 peças é usada em sistemas de ar comprimido, oferecendo um controle eficiente do fluxo de ar e gases, ideal para compressores industriais.

  • Indústria de Energia: Ideal para o controle de vapor e líquidos em plantas de energia, onde a regulação precisa do fluxo é crucial para a eficiência e segurança da operação.

  • HVAC e Sistemas de Refrigeração: Utilizada em sistemas de climatização e refrigeração, onde o controle preciso do fluxo de ar e refrigerante é essencial para o funcionamento eficiente do sistema.

Por que escolher a Válvula Borboleta de 3 Peças?

A Válvula Borboleta de 3 Peças é a escolha perfeita para quem busca controle de fluxo eficiente, manutenção simplificada e durabilidade em sistemas industriais. Seu design modular permite facilidade de instalação e reparo, economizando tempo e custos operacionais. Além disso, sua versatilidade e capacidade de resistir a condições severas tornam-na ideal para uma vasta gama de aplicações, desde indústrias químicas até sistemas de ar comprimido e tratamento de água.

Saiba mais
