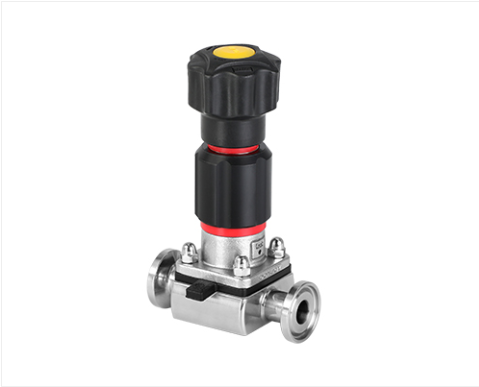

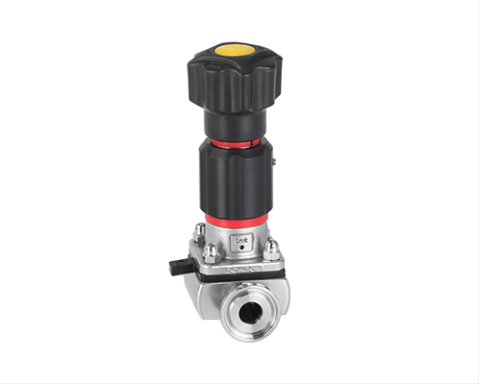

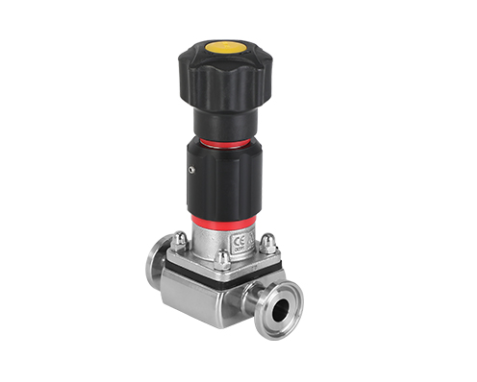

Mini Válvula de Diafragma Manual com Trava

Mini Válvula de Diafragma Manual com Trava

Aplicação

A Série PX-MLDV da Pronex é um dispositivo de controle de precisão projetado para sistemas que exigem máxima confiabilidade e economia de espaço. Esta mini válvula de diafragma combina um design ultracompacto com um mecanismo de travamento integrado, permitindo que o operador fixe a posição da válvula após o ajuste. Esse sistema de segurança evita alterações acidentais na vazão causadas por vibrações mecânicas, flutuações de pressão ou manuseio indevido.

Com um corpo de alta pureza e vedação de face total, a válvula isola completamente os componentes mecânicos do fluido processado, eliminando riscos de contaminação cruzada e acúmulo de partículas. É a escolha ideal para instrumentos analíticos de laboratório, sistemas de microfluídica e equipamentos de biotecnologia que operam com meios agressivos ou estéreis.

Especificações Técnicas

Dimensões: 1/4" a 3/4" (DN6 a DN15).
Pressão de Operação: Vácuo total até 10 bar.
Temperatura de Operação: -10 °C a 120 °C (opcional até 150 °C).
Materiais do Corpo: Aço Inox AISI 304 (1.4301) ou 316L (1.4404).
Materiais do Diafragma: EPDM, FPM ou EPDM + PTFE.
Acabamento Interno: Polimento brilhante com Ra < 0,8 µm.
Acabamento Externo: Mate ou jateado.
Conexões: Clamp ou Solda.

Destaques para o Cadastro (Bullet Points)

Função de Travamento de Segurança: Sistema exclusivo no conjunto da haste que bloqueia a posição da manopla, garantindo a estabilidade do fluxo e evitando erros operacionais.
Design Miniaturizado: Estrutura leve e de baixo volume, perfeita para instalação em painéis de controle e espaços confinados.
Vedação Hermética Superior: Interface de contato total que dispensa o uso de gaxetas ou anéis O-ring, minimizando zonas mortas e riscos de vazamento.
Alta Resistência Química: Compatível com ácidos, álcalis e solventes orgânicos, graças à seleção de materiais nobres e diafragmas técnicos.
Operação Suave e Precisa: Atuação por rosca de precisão que oferece controle fino sobre a abertura, facilitando a calibração do sistema.
