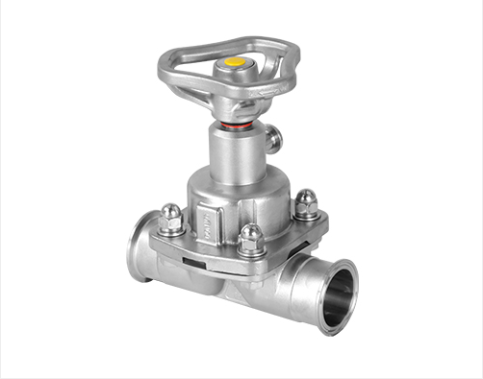

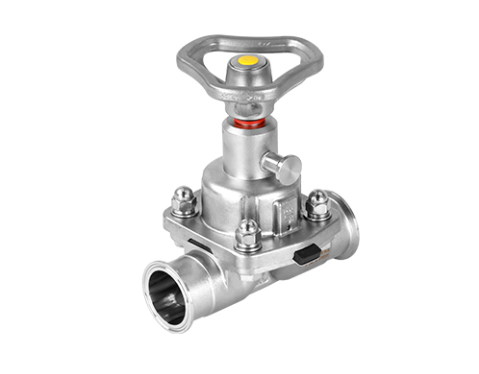

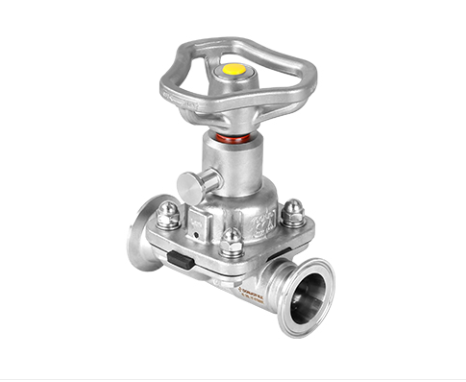

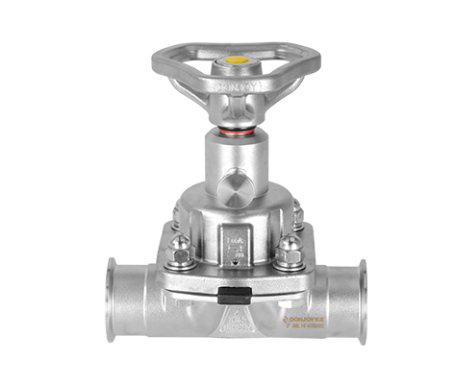

Válvula de Diafragma Manual com Trava de Posição

Aplicação

A Série PX-MDV-L da Pronex é uma válvula de controle sanitário que combina precisão mecânica com segurança operacional reforçada. Seu funcionamento baseia-se na conversão do movimento rotativo do manípulo em um deslocamento linear da haste, que eleva ou pressiona o diafragma contra a sede da válvula. Quando fechada, o diafragma adere hermeticamente ao corpo, bloqueando totalmente o fluxo do meio; quando aberta, cria um canal desobstruído e livre de turbulências.

O grande diferencial deste modelo é o seu mecanismo exclusivo de travamento da haste. Através de uma estrutura mecânica engenhosa (como grampos e pinos de trava), o operador pode fixar a abertura exata da válvula após o ajuste. Isso garante que a vazão permaneça inalterada, independentemente de vibrações na tubulação ou flutuações de pressão do fluido, impedindo movimentações indesejadas do disco e mantendo a estabilidade do processo.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 1" a 4" (DN20 a DN100).

  • Pressão de Operação: Vácuo total até 10 bar.

  • Temperatura de Trabalho: -10 °C a 120 °C (opcional até 150 °C).

  • Materiais (Partes em Aço): AISI 304 (1.4301) ou AISI 316L (1.4404).

  • Materiais de Vedação (Diafragma): EPDM, FPM ou EPDM + PTFE.

  • Configurações de Corpo: Passagem direta, Tipo T (3 vias) ou Tipo U (3 vias).

  • Acabamento Superficial: Interno polido brilhante (Ra < 0,8 µm) e externo jateado/mate.

  • Conexões: Clamp, solda, rosca ou flange.

Destaques para o Cadastro (Bullet Points)

  • Sistema de Trava de Posição: Garante que o ajuste de vazão seja mantido mesmo sob condições severas de vibração ou pressão instável.

  • Design Sanitário de Alta Pureza: O diafragma isola completamente o mecanismo da haste do fluido, eliminando riscos de contaminação e facilitando a limpeza CIP/SIP.

  • Versatilidade de Configuração: Disponível em corpos de passagem direta ou derivações em T e U para montagens complexas de manifold.

  • Controle Suave e Preciso: Atuação mecânica silenciosa que permite regulagens finas de abertura e fechamento.

  • Resistência Química e Térmica: Vedação em PTFE/EPDM que suporta fluidos agressivos e processos de esterilização em alta temperatura.
