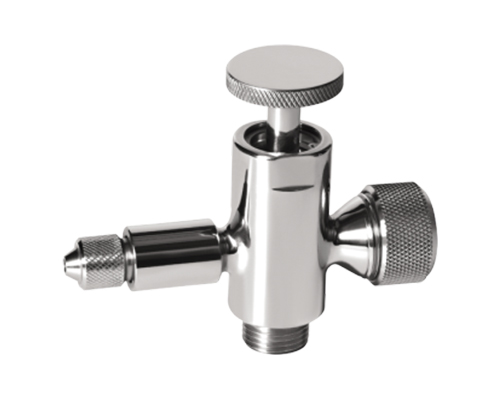

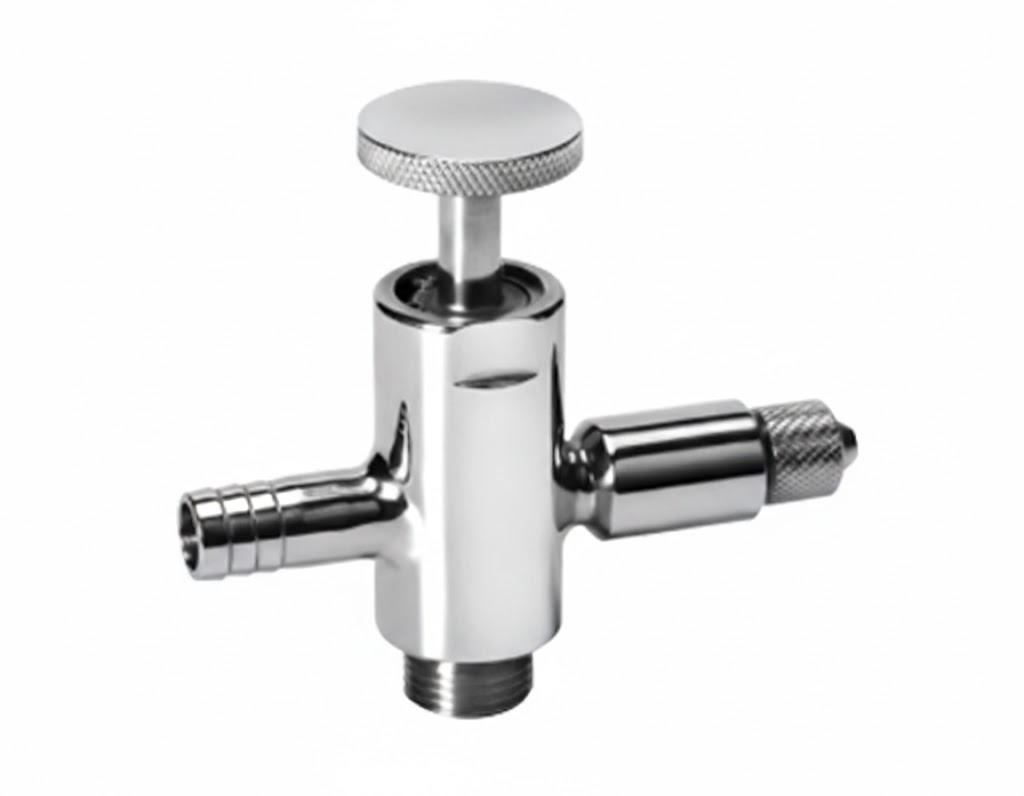

Válvula para Visor de Nível e Amostragem Sanitária Inox – Série PX-LVL-GAUGE

Aplicação

A Série PX-LVL-GAUGE da Pronex é um componente essencial para o monitoramento visual e controle de capacidade em tanques e reservatórios industriais. Projetada para ser instalada em pares (um na parte superior e outro na inferior do tanque), esta válvula permite a conexão de um tubo visor para observação direta do nível do líquido, além de funcionar como um ponto estratégico para extração de amostras.

Sua operação é simples e robusta: ao girar o volante no sentido horário, a haste e a vedação sobem, abrindo a passagem para a coleta do fluido ou visualização do nível. O fechamento ocorre no sentido anti-horário, garantindo uma vedação estanque e segura. Fabricada sob as normas sanitárias internacionais, é amplamente utilizada nos setores de laticínios, alimentos e bebidas para garantir o controle preciso do estoque de processo.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 1/4", 3/8", 1/2" e 3/4".

  • Conexões: Rosca (NPT/BSP), Clamp, Solda ou Porca (União).

  • Princípio de Operação: Manual via volante de giro suave.

  • Materiais: Aço Inox de alta resistência.

  • Certificações: PED 97/23/EC (Equipamentos de Pressão) e FDA 177.2600.

  • Função Dual: Indicação de nível e ponto de amostragem integrado.

Destaques para o Cadastro (Bullet Points)

  • Monitoramento de Nível Preciso: Ideal para montagem de visores em tanques, permitindo verificar a capacidade e a condição do produto em tempo real.

  • Amostragem Integrada: Além de visor, atua como válvula de coleta, otimizando o número de furações e conexões necessárias no costado do tanque.

  • Design Compacto e Sanitário: Ocupa pouco espaço e possui acabamento que evita o acúmulo de resíduos, facilitando a limpeza externa e interna.

  • Versatilidade de Instalação: Disponível em diversas bitolas e tipos de conexão para se adaptar perfeitamente a tanques de diferentes volumes e pressões.

  • Vedação de Alta Confiabilidade: Fabricada com materiais em conformidade com a FDA, garantindo que não haja vazamentos ou contaminação do fluido.

Produtos Recomendados

Válvula de esfera sanitária em aço inox 316L, automatizada com atuador pneumático vertical cilíndrico e cabeçote inteligente C-TOP no topo

Válvula de Esfera Sanitária Inox 316L com Atuador Vertical e Cabeçote C-TOP

+

A Válvula Borboleta Tipo Bola Pneumática com C-TOP é uma solução inovadora e altamente eficiente para o controle de fluxo em sistemas industriais que exigem alta precisão e automação. Esta válvula combina a eficiência e a robustez da válvula borboleta com a tecnologia pneumática avançada, oferecendo um controle remoto eficiente e rápido do fluxo de líquidos, gases e outros fluídos. O diferencial dessa válvula é o sistema C-TOP, que proporciona uma conexão direta e compacta com atuadores pneumáticos, otimizando a operação e melhorando a performance do sistema como um todo.

O design de borboleta tipo bola garante um fechamento mais preciso e eficiente, reduzindo a possibilidade de vazamentos e oferecendo uma vedação de alta qualidade. O acionamento pneumático permite a operação sem a necessidade de intervenção manual, o que torna a válvula ideal para aplicações em processos automatizados, onde o controle remoto e a velocidade de resposta são essenciais. A Válvula Borboleta Tipo Bola Pneumática com C-TOP é particularmente útil em indústrias como petroquímica, alimentícia, farmacêutica, HVAC, e no tratamento de águas, onde o controle exato do fluxo é crucial.

O sistema C-TOP permite uma instalação fácil e eficiente, proporcionando integração rápida com atuadores pneumáticos, além de otimizar o espaço e reduzir custos com manutenção. Essa característica torna a válvula uma escolha excelente para sistemas de automação industrial, garantindo confiabilidade, durabilidade e baixo custo operacional. A vedação da válvula borboleta tipo bola é extremamente eficaz, minimizando os riscos de vazamentos em sistemas de alta pressão ou em aplicações de controle de fluxo em líquidos e gases agressivos.

Além disso, a Válvula Borboleta Tipo Bola Pneumática com C-TOP possui alta resistência a pressões elevadas, temperaturas extremas e ambientes corrosivos, garantindo um desempenho prolongado e sem falhas, mesmo em condições industriais severas. Ela é fabricada com materiais de alta qualidade, como aço inoxidável e outros materiais resistentes, oferecendo maior segurança e confiabilidade para seus processos.

Principais Características:

  • Acionamento pneumático para controle remoto e preciso.

  • Sistema C-TOP para integração direta com atuadores pneumáticos.

  • Design borboleta tipo bola para vedação eficaz e mínima perda de carga.

  • Alta resistência a pressões elevadas e temperaturas extremas.

  • Vedação de alta qualidade para minimizar vazamentos.

  • Instalação fácil e otimizada para sistemas de automação industrial.

  • Ideal para líquidos, gases e outros fluídos industriais.

  • Construção robusta e durável, resistente à corrosão e desgaste.

Aplicações Comuns:

  • Sistemas de automação industrial.

  • Indústrias químicas e petroquímicas.

  • Tratamento de águas e esgoto.

  • HVAC (aquecimento, ventilação e ar-condicionado).

  • Indústrias alimentícias e farmacêuticas.

  • Controle de fluxo de líquidos e gases agressivos.

  • Processos industriais que requerem alta precisão no controle de fluxo.

Saiba mais
Válvula de esfera bipartida (2 peças) manual em aço inox 316L, com passagem plena para bloqueio eficiente de fluidos industriais sem perda de carga

Válvula de Esfera Bipartida Inox 316L (2 Peças)

+

A Válvula de Esfera 2 Peças é uma solução confiável e eficiente para o controle de fluxo em sistemas industriais de média e alta pressão. Este tipo de válvula é composto por duas peças principais, o corpo e a tampa, o que facilita a instalação, manutenção e substituição de componentes. Sua construção robusta e design simplificado a tornam uma escolha ideal para aplicações em que a confiabilidade e a durabilidade são essenciais, como em indústrias químicas, petroquímicas, alimentícias e de HVAC.

O funcionamento da Válvula de Esfera 2 Peças é baseado em uma esfera interna perfurada, que gira para abrir ou fechar o fluxo de líquidos e gases. Esse mecanismo proporciona uma vedação excelente e um controle preciso do fluxo, sendo altamente eficiente em sistemas que exigem uma operação rápida e com baixa perda de carga. O design de duas peças permite que a válvula seja desmontada facilmente para manutenção, o que reduz custos operacionais e o tempo de inatividade do sistema.

Além disso, a Válvula de Esfera 2 Peças é ideal para sistemas que não exigem a desmontagem total da válvula para a inspeção ou troca de peças. Isso proporciona maior praticidade, especialmente em instalações que possuem espaço limitado ou sistemas em operação contínua. Sua resistência a pressões elevadas, corrosão e condições de trabalho exigentes garantem uma vida útil prolongada e a confiabilidade necessária para operações industriais de alta intensidade.

A versatilidade dessa válvula também se destaca, pois pode ser aplicada em uma variedade de fluidos, incluindo água, vapor, ar comprimido, líquidos corrosivos e gases. Sua vedação precisa minimiza o risco de vazamentos e aumenta a segurança da instalação, tornando-a uma excelente opção para ambientes críticos. Com opções de materiais como aço inoxidável, carbono e outros, ela se adapta às necessidades específicas de cada tipo de processo industrial.

Principais Características:

  • Design de 2 peças para fácil manutenção e instalação.

  • Alta resistência a pressões e temperaturas elevadas.

  • Vedação eficaz para evitar vazamentos.

  • Abertura e fechamento rápidos com controle preciso de fluxo.

  • Ideal para sistemas de controle de fluxo em diversas indústrias.

  • Versátil, pode ser utilizada com uma variedade de fluidos.

  • Construção robusta e durável para ambientes industriais exigentes.

  • Facilidade de inspeção e manutenção sem desmontagem total.

Aplicações Comuns:

  • Controle de fluxo em sistemas industriais de alta pressão.

  • Indústrias químicas e petroquímicas.

  • Sistemas de HVAC (aquecimento, ventilação e ar-condicionado).

  • Indústrias alimentícias e farmacêuticas.

  • Tratamento de águas e efluentes.

  • Processos de controle de líquidos e gases.

  • Sistemas de automação e controle de fluxo

Saiba mais
kggj-1

Conexões Sanitárias Tipo Clamp – Série PX-CF

+

A Série PX-CF da Pronex é composta por uma linha completa de conexões sanitárias projetadas para sistemas que exigem montagem rápida, vedação estanque e máxima facilidade de limpeza. O sistema Clamp é o padrão mais utilizado nas indústrias de laticínios, bebidas e farmacêutica, pois permite a desmontagem manual da linha para inspeção ou higienização sem a necessidade de ferramentas complexas.

Fabricadas em aço inox 304 ou 316L, estas peças apresentam um acabamento interno superior, com opções de polimento mecânico e eletropolimento que garantem uma rugosidade de Ra 0,5 µm. Essa característica é vital para evitar a formação de biofilmes e garantir a assepsia total do processo produtivo.

Saiba mais

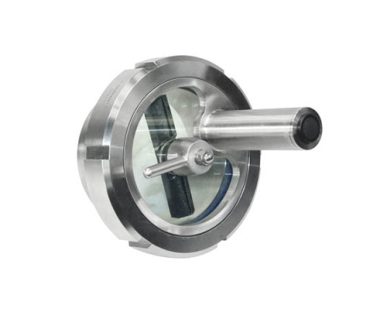

Visor de fluxo tipo união em aço inox com luminária LED recarregável e limpador interno para processos industriais e sanitários
