Válvula de Diafragma Multivias e Combinações Especiais

Válvula de diafragma multivias com combinações especiais em aço inox 316L para projetos sanitários customizados

Válvula de Diafragma Multivias e Combinações Especiais

Aplicação

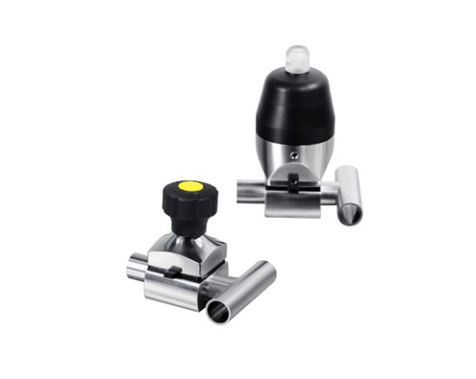

A Série PX-MCV da Pronex representa o ápice da versatilidade em controle de fluidos para sistemas biológicos e laboratoriais. Esta linha é composta por válvulas de diafragma com corpos forjados ou fundidos em diversas configurações geométricas, incluindo os tipos T, L, U, passagem direta e múltiplas portas (multi-ports). Essa variedade permite a montagem de manifolds compactos e sistemas de distribuição complexos com o mínimo de espaço e zonas mortas.

Um diferencial crítico desta série é sua altíssima durabilidade em sistemas de envase farmacêutico: o mecanismo de abertura e fechamento foi projetado para suportar até 150 milhões de ciclos sob uma pressão de trabalho de 3 bar. É a solução definitiva para amostragem de líquidos e processos que exigem estanqueidade absoluta e vida útil extrema.

Especificações Técnicas

Dimensões: 1/4" a 3/4" (DN6 a DN15).

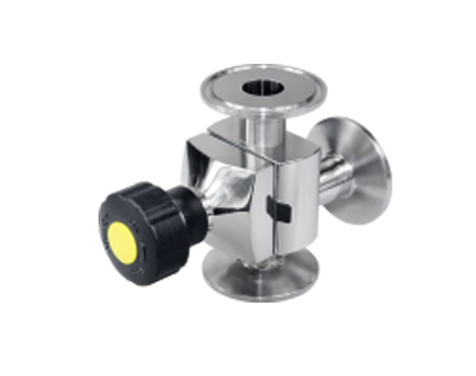

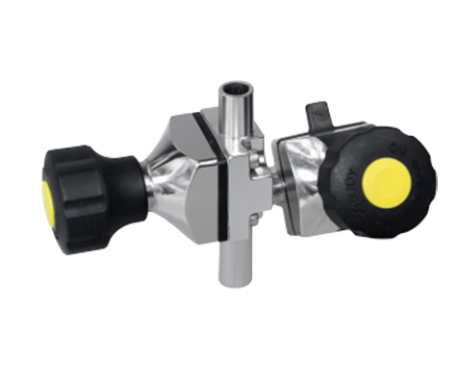

Configurações de Corpo: Tipo T, Tipo L, Tipo U, Direta e Multivias.
Materiais do Corpo: * Forjado: 1.4404 / 316L / 1.4435 BN2 (Alta Pureza).
- Fundido: 1.4404 / 316L.
Pressão Máxima: Até 8 bar (EPDM) ou 6 bar (PTFE), com opções de atuadores para pressões superiores.
Temperatura de Operação: -30 °C a 150 °C (Atuador Inox) / -30 °C a 130 °C (Atuador Plástico).
Acionamento: Manual ou Pneumático (Simples ou Dupla Ação).
Padrões: BPE, 3A, DIN, ISO, IDF.
Certificações: PED/97/23/EC, 3A/54-04, FDA 177.2600.

Destaques para o Cadastro (Bullet Points)

Ciclo de Vida Incomparável: Testada para até 150 milhões de acionamentos, ideal para linhas de envase de alta cadência e automação pesada.

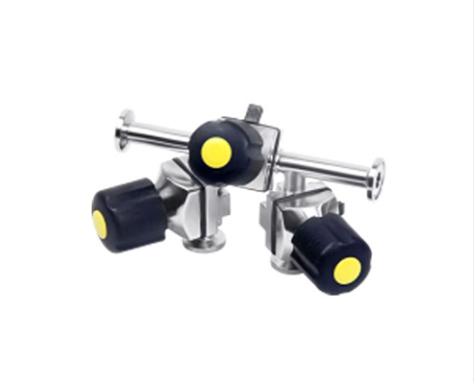

Múltiplas Combinações (Manifolds): As variantes em T, U e L permitem criar blocos de válvulas personalizados, reduzindo pontos de solda e riscos de contaminação.
Grau Farmacêutico BN2: Opção de corpo forjado em conformidade com normas rígidas de pureza para biotecnologia.
Versatilidade de Atuadores: Compatível com atuadores de plástico ou aço inox para se adequar ao ambiente de instalação e temperatura.
Design Zero Morto: Geometria otimizada para garantir que o fluido circule sem retenções, facilitando a esterilização completa do sistema.
