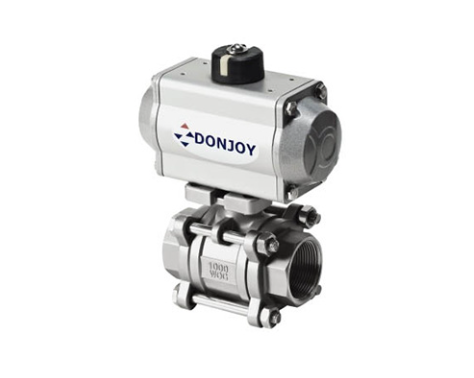

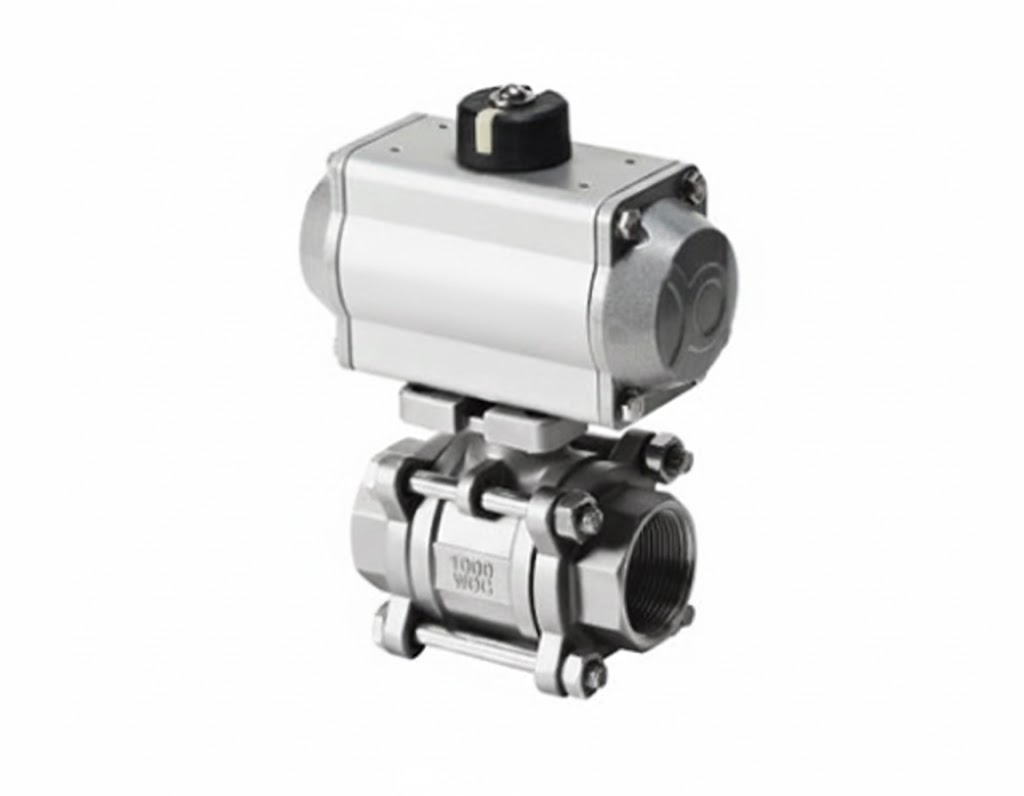

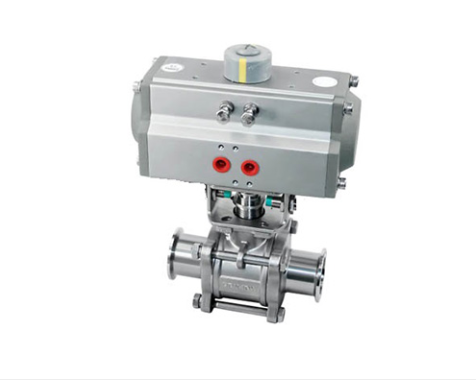

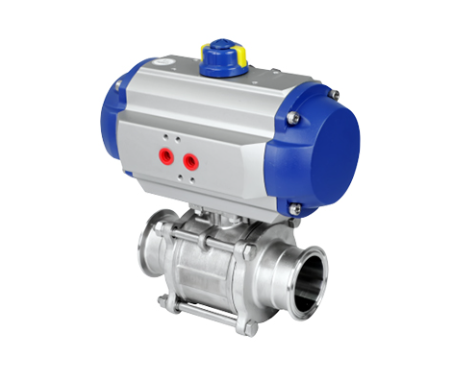

Válvula de Esfera Sanitária Inox 316L Sem Retenção com Atuador Pneumático

Válvula de esfera sanitária sem retenção em aço inox 316L automatizada com atuador pneumático horizontal para processos industriais assépticos

Válvula de Esfera Sanitária Inox 316L Sem Retenção com Atuador Pneumático

Aplicação

A Válvula de Esfera Pneumática Horizontal sem Retenção é uma solução ideal para o controle preciso e eficiente de fluxo em sistemas industriais que requerem alta performance e automação. Desenvolvida com um design horizontal, esta válvula é projetada para operar em sistemas de tubulação que exigem um acionamento pneumático, permitindo controle remoto, rápido e eficiente do fluxo de líquidos, gases e outros fluídos. O principal diferencial deste modelo é a ausência de retenção, o que elimina a possibilidade de acúmulo de fluídos ou resíduos na válvula, garantindo um escoamento contínuo e sem bloqueios.

A Válvula de Esfera Pneumática Horizontal sem Retenção é especialmente recomendada para aplicações que exigem uma resposta rápida e controle preciso de fluxo, com mínima perda de carga. O acionamento pneumático permite um fechamento e abertura rápidos, tornando-a adequada para sistemas de automação industrial, onde a precisão e a confiabilidade são essenciais. Sua instalação é simplificada devido ao design horizontal, o que a torna ideal para espaços limitados ou sistemas onde a gravidade e o controle contínuo do fluxo são fatores críticos.

Além disso, sua construção robusta e resistente, geralmente em materiais como aço inoxidável, carbono ou bronze, garante alta durabilidade e resistência à corrosão, tornando-a adequada para ambientes industriais exigentes. A válvula não possui mecanismo de retenção, o que significa que não há risco de obstrução ou acúmulo de partículas, permitindo um fluxo livre e sem interrupções.

Principais Características:

Acionamento pneumático para controle remoto e preciso de fluxo.
Design horizontal para fácil instalação em sistemas de tubulação.
Ausência de retenção, garantindo um escoamento contínuo sem bloqueios.
Abertura e fechamento rápidos, com mínima perda de carga.
Alta resistência a pressões e temperaturas elevadas.
Vedação eficaz que minimiza vazamentos e maximiza a segurança.
Construção robusta e resistente à corrosão.
Ideal para aplicações em sistemas industriais automatizados.

Aplicações Comuns:

Sistemas de automação industrial.
Indústrias químicas e petroquímicas.
Tratamento de águas e esgoto.
HVAC (aquecimento, ventilação e ar-condicionado).
Indústrias alimentícias e farmacêuticas.
Controle de fluxo de líquidos e gases em sistemas horizontais.
Sistemas de controle de pressão e temperatura em processos industriais.

Especificações Técnicas

Tamanho: 1/2"-4", DN10-DN100

Temperatura: -30℃ - 150℃

Pressão: 10 bar

Material: 304/1.4301, 316L/1.4404

Superfície: Ra ≤ 0,5 μm

Junta: FDA 177.1550

Conexão: Abraçadeira (Clamp), solda (weld), rosca (thread), DIN, SMS, ISO, IDF, BPE, RJT

Atuador Elétrico

Função: tipo interruptor, tipo regulável, contato passivo

Fonte de alimentação: DC 24V, AC 110V, 220V

Tempo de abertura/fechamento: 10 s – 100 s

Torque: 6 N·m a 2000 N·m

Proteção: grau IP67

À prova de explosão: EX DII BT4 (opcional)
