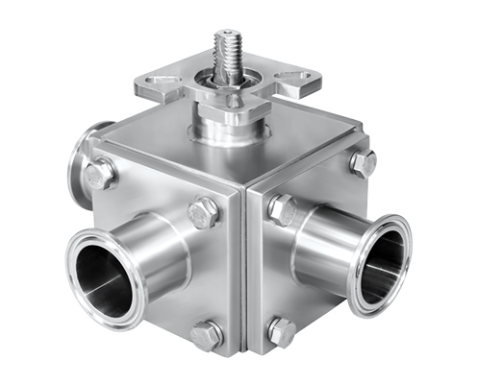

Válvula de Esfera de Três Vias Sem Retenção

Válvula de Esfera de Três Vias Sem Retenção

Aplicação

A Válvula de Esfera de Três Vias Sem Retenção é uma solução de alta performance para o controle de fluxo em sistemas industriais que exigem flexibilidade, precisão e eficiência no redirecionamento de líquidos, gases e outros fluídos. Seu design de três vias permite o desvio ou mistura de fluxos em diferentes direções, oferecendo um controle excepcional sobre a distribuição do fluxo sem a necessidade de complicados sistemas de controle. A característica “sem retenção” assegura um escoamento contínuo e livre de obstruções, eliminando o risco de acúmulo de fluídos ou resíduos dentro da válvula.

Este tipo de válvula é ideal para sistemas onde o fluxo deve ser redirecionado de maneira eficaz, sem perdas significativas de carga, e sem a retenção de partículas, garantindo eficiência operacional. A Válvula de Esfera de Três Vias Sem Retenção é especialmente útil em indústrias químicas, petroquímicas, alimentícias, farmacêuticas e HVAC, onde a capacidade de misturar ou dividir fluxos com alta precisão é crucial. Sua instalação e manutenção são facilitadas pelo design simples e eficaz, e sua construção robusta garante durabilidade em ambientes industriais exigentes.

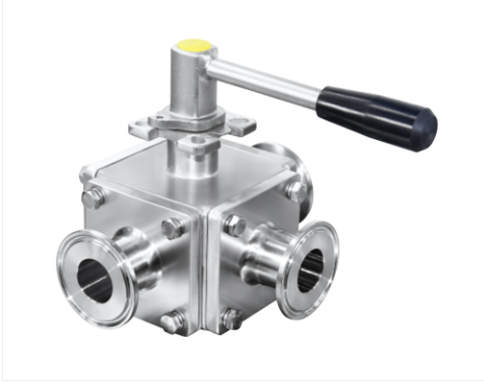

A válvula de esfera de três vias é operada manualmente ou pode ser integrada a sistemas automatizados, dependendo das necessidades do processo. A ausência de retenção dentro da válvula assegura que não haja obstruções no fluxo, permitindo uma operação contínua e sem interrupções, especialmente em sistemas que exigem fluxo livre e sem bloqueios. Fabricada em materiais resistentes como aço inoxidável, bronze ou outros compostos, ela oferece alta resistência à corrosão e à pressão, garantindo longevidade e confiança para operações em ambientes agressivos.

Principais Características:

Design de três vias para redirecionamento e mistura de fluxos.
Sistema sem retenção, garantindo fluxo contínuo sem bloqueios.
Controle preciso e eficiente do fluxo de líquidos e gases.
Ideal para sistemas que exigem alta flexibilidade e eficiência.
Vedação eficaz para minimizar vazamentos e maximizar segurança.
Construção robusta e resistente à corrosão e desgaste.
Fácil manutenção e operação, com baixo custo operacional.
Abertura e fechamento rápidos, com mínima perda de carga.

Aplicações Comuns:

Indústrias químicas e petroquímicas.
Indústrias alimentícias e farmacêuticas.
HVAC (aquecimento, ventilação e ar-condicionado).
Controle de fluxo de líquidos e gases.
Sistemas de distribuição e mistura de fluxos.
Processos industriais que exigem controle preciso e contínuo de fluxo.
Sistemas de controle de pressão e temperatura.
Instalações que demandam alta flexibilidade e precisão no direcionamento de fluxos.

Especificações Técnicas

● Especificações: 1/2"-4", DN10-DN100
● Material: 304/1.4301, 316L/1.4404, ASME BPE 316L 1.4435 NB2 Fe≤0,5%
● Pressão: Vácuo a 10 bar (1,0 MPa)
● Temperatura: PTFE -20℃ a +130℃, dependendo do material da vedação
● Vedação: TFM; PTFE; PTFE+Carbono; PEEK
● Padrão de conexão: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
● Método de conexão: Rosca, braçadeira, soldagem, flange

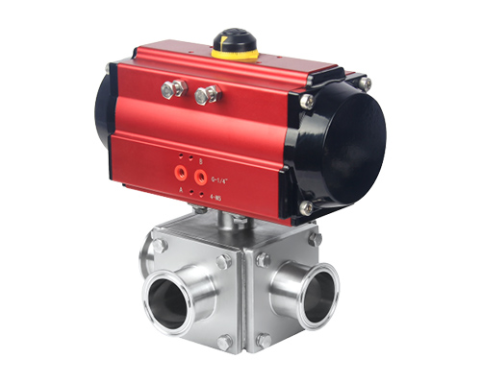

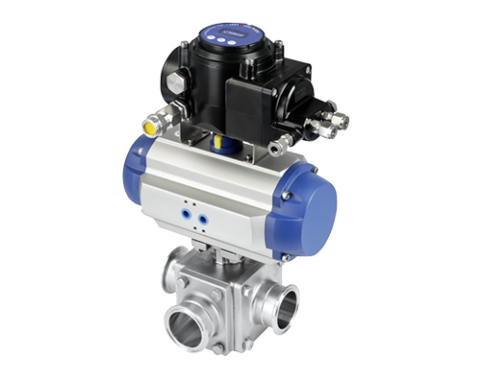

● Modo de acionamento: manual, turbina, pneumático, elétrico
● Acabamento da superfície: Ra≤0,8μm; MP=Ra≤0,3μm; EP=Ra≤0,3μm
● Certificação: FDA 177.2600; 3A-68-00; Glass II USP Glass VI Capítulo 88; GB4806.11; EG VO/1935-2004; PED/97/23/EC
