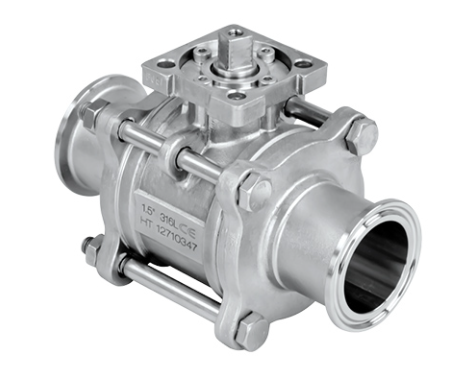

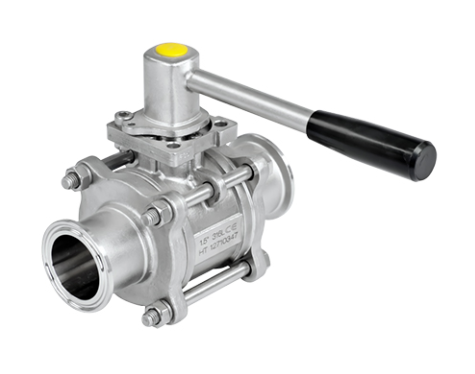

Válvula de Esfera de 3 Peças

Válvula de Esfera de 3 Peças

Aplicação

A Válvula de Esfera de Três Peças é uma solução altamente eficiente e confiável para o controle de fluxo em sistemas industriais que exigem resistência, durabilidade e facilidade de manutenção. Com um design modular de três peças, ela oferece flexibilidade na instalação, operação e manutenção, sendo a escolha ideal para sistemas de tubulação que necessitam de ajustes e substituições rápidas. A configuração de três peças permite que o corpo da válvula, a tampa e a base sejam desmontados facilmente para manutenção ou substituição de componentes, sem a necessidade de retirar toda a válvula do sistema, resultando em menos tempo de inatividade e custos operacionais reduzidos.

Fabricada com materiais de alta qualidade, como aço inoxidável, bronze ou ferro fundido, a Válvula de Esfera de Três Peças garante uma vedação eficaz, impedindo vazamentos e assegurando um controle preciso do fluxo de líquidos e gases. Esta válvula é indicada para aplicações que exigem alta resistência à pressão, temperaturas extremas e condições agressivas de operação. Sua estrutura robusta e seu mecanismo de esfera proporcionam uma vedação superior, com mínima perda de carga, tornando-a ideal para processos industriais em setores como químico, petroquímico, alimentício, farmacêutico, HVAC, entre outros.

Além de sua resistência e confiabilidade, a Válvula de Esfera de Três Peças oferece uma operação fácil, com acionamento manual ou automatizado. A válvula pode ser integrada a sistemas de automação industrial, proporcionando um controle remoto eficiente, ideal para operações contínuas e de alta precisão.

Principais Características:

Design de três peças para fácil manutenção e instalação.
Vedação eficaz que minimiza vazamentos e garante controle preciso de fluxo.
Alta resistência a pressões elevadas e temperaturas extremas.
Abertura e fechamento rápidos, com mínima perda de carga.
Fabricada em materiais duráveis, como aço inoxidável, bronze ou ferro fundido.
Ideal para líquidos, gases e outros fluídos industriais.
Flexibilidade na manutenção, pois as peças podem ser desmontadas individualmente.

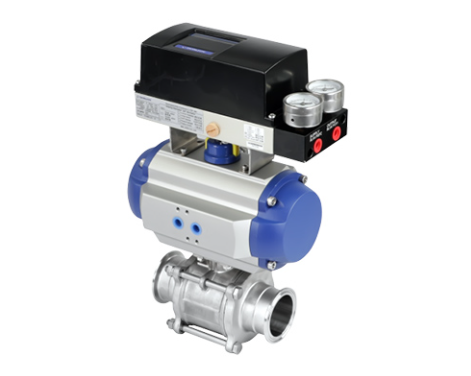

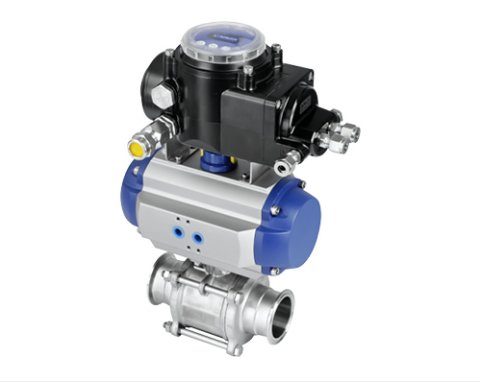

Opção de acionamento manual ou automatizado para maior controle.

Aplicações Comuns:

Indústrias químicas e petroquímicas.
Indústrias alimentícias e farmacêuticas.
Sistemas de HVAC (aquecimento, ventilação e ar-condicionado).
Processos industriais que requerem alta resistência e controle de fluxo.
Controle de fluxo de líquidos e gases em sistemas de alta pressão.
Sistemas de automação industrial.
Sistemas de distribuição de fluídos em diferentes direções.
Aplicações em sistemas que exigem manutenção simplificada e rápida.

Especificações Técnicas

● Especificações: 1/2"-4", DN10-DN100
● Material: 304/1.4301, 316L/1.4404, ASME BPE 316L 1.4435 NB2 Fe≤0,5%
● Pressão: Vácuo até 10 bar (1,0 MPa)
● Temperatura: PTFE -20℃ a +130℃, dependendo do material do selo
● Vedação: TFM; PTFE; PTFE+Carbono; PEEK
● Padrão de conexão: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
● Método de conexão: Rosca, grampo, solda, flange
● Modo de acionamento: manual, turbina, pneumático, elétrico
● Acabamento de superfície: Ra≤0,8μm; MP=Ra≤0,3μm; EP=Ra≤0,3μm
● Certificação: FDA 177.2600; 3A-68-00; Glass II USP Glass VI Capítulo 88; GB4806.11; EG VO/1935-2004; PED/97/23/EC

Produtos Recomendados

Válvula Borboleta Wafer com Atuador Elétrico Inox 316L – Série Automação

A Válvula Borboleta Elétrica Tipo Wafer é uma solução de controle de fluxo avançada, projetada para ser instalada em sistemas de tubulação com flanges wafer (sem flange), proporcionando eficiência, durabilidade e facilidade de instalação. Com um atuador elétrico integrado, essa válvula é ideal para aplicações automatizadas, permitindo o controle remoto e preciso do fluxo de líquidos e gases em uma ampla gama de indústrias. A estrutura tipo wafer facilita a instalação entre flanges, sem a necessidade de flanges adicionais, otimizando espaço e custo.

Características principais:

Design Tipo Wafer: A válvula borboleta elétrica tipo wafer é projetada para ser instalada diretamente entre dois flanges, sem a necessidade de acoplamentos ou flanges extras, o que resulta em redução de custos e economia de espaço na instalação. Esse design facilita a integração em sistemas existentes e é ideal para locais com restrições de espaço.
Atuador Elétrico Integrado: A válvula é equipada com um atuador elétrico que permite o controle remoto do fluxo de forma eficiente e automatizada. Isso a torna perfeita para sistemas de automação industrial, onde o controle de fluxo precisa ser ajustado de maneira precisa e sem intervenção manual.
Controle de Fluxo Preciso: O disco da válvula borboleta gira para regular o fluxo, permitindo ajustes rápidos e exatos. O design de borboleta minimiza a resistência ao fluxo e oferece controle eficiente, mesmo em processos que exigem mudanças contínuas no fluxo.
Alta Resistência e Durabilidade: Fabricada em materiais de alta qualidade, como aço inoxidável, alumínio fundido ou ferro fundido, a válvula borboleta elétrica tipo wafer é projetada para resistir a condições severas de operação, incluindo pressões elevadas, temperaturas extremas e fluidos agressivos.
Facilidade de Integração e Manutenção: A válvula é fácil de integrar a sistemas de automação e possui baixo custo de manutenção, devido à simplicidade do atuador elétrico e ao design modular. A substituição de peças individuais é rápida e prática.

Benefícios:

Instalação Compacta e Econômica: O design tipo wafer permite que a válvula seja instalada em sistemas de tubulação compactos, economizando espaço e custos com instalação e flanges adicionais.
Controle Automático e Precisão: Com o atuador elétrico integrado, a válvula oferece um controle remoto eficiente e preciso do fluxo, permitindo ajustes rápidos e contínuos sem necessidade de intervenção manual.
Resistência a Condições Severas: A válvula é altamente resistente a corrosão, desgaste e condições adversas de operação, tornando-a ideal para ambientes industriais exigentes, como no controle de fluidos químicos, em sistemas de água, ar comprimido ou gás.
Eficiência Operacional: O sistema de atuação elétrica oferece alta precisão e automação, tornando os processos mais eficientes e reduzindo a dependência de operadores.
Fácil Manutenção: Devido ao design simples e modular, a manutenção é rápida e de baixo custo. Caso algum componente precise ser substituído, o processo é simples e não requer a substituição da válvula inteira.
Versatilidade de Aplicações: A válvula borboleta elétrica tipo wafer pode ser utilizada em uma ampla gama de indústrias, como química, alimentícia, petroquímica, tratamento de águas e HVAC, proporcionando flexibilidade em sistemas que exigem controle automatizado de fluxo.

Aplicações típicas:

Indústria Química e Petroquímica: Ideal para controle de líquidos e gases, especialmente em processos que exigem regulação precisa e contínua, como na produção de produtos químicos, manuseio de fluidos agressivos e processos de reação química.
Tratamento de Água e Efluentes: Usada em estações de tratamento de água e efluentes, onde o controle preciso do fluxo é necessário para otimizar o processo de purificação e garantir a conformidade ambiental.
Indústria Alimentícia e Farmacêutica: Aplicada em processos de fabricação e controle de fluxo em sistemas de alimentos e bebidas, processamento de líquidos farmacêuticos e outros processos onde higiene e precisão são fundamentais.
HVAC e Sistemas de Refrigeração: Essencial para o controle do fluxo de ar e refrigerantes, proporcionando uma operação eficiente e energética em sistemas de aquecimento, ventilação e ar condicionado.
Indústrias de Energia: Usada em sistemas de geração de energia e distribuição de vapor, a válvula borboleta elétrica tipo wafer permite um controle eficiente do fluxo de vapor e líquidos, garantindo a segurança e a eficiência operacional da planta.

Por que escolher a Válvula Borboleta Elétrica Tipo Wafer?

A Válvula Borboleta Elétrica Tipo Wafer é a solução perfeita para quem busca controle de fluxo preciso, automação eficiente e redução de custos operacionais. Seu design compacto, atuador elétrico integrado e fácil manutenção tornam-na ideal para uma ampla gama de aplicações industriais, desde indústrias químicas até sistemas de HVAC. Além disso, sua resistência e durabilidade garantem um desempenho de longo prazo em condições severas de operação.

Válvula de Diafragma Manual para Fundo de Tanque

A Série PX-MTBV da Pronex é uma válvula sanitária de alta performance, projetada especificamente para a drenagem e descarga de meios em tanques e reservatórios. Seu design inovador garante que não existam pontos de retenção ou zonas mortas no interior da câmara (no resort at the chamber), eliminando riscos de contaminação e garantindo a evacuação completa do produto.

Fabricada em aço inox de alta pureza (ASTM 316L com baixo teor de ferrita), esta válvula é ideal para processos críticos onde a assepsia é mandatória. A estrutura do corpo permite configurações avançadas, como o modelo Tee Tipo U com válvula de amostragem integrada, permitindo coletar amostras do produto diretamente no fundo do tanque antes ou durante a descarga, sem comprometer a integridade do lote.

Uniões Roscadas Sanitárias (SMS DIN) – Série PX-UN

A Série PX-UN da Pronex oferece uma linha completa de uniões roscadas desenvolvidas sob os principais padrões internacionais, como SMS e DIN. Estas uniões são componentes fundamentais em linhas de processo que requerem pontos de abertura frequentes, permitindo a conexão e desconexão rápida de tubulações com máxima vedação e alinhamento.

Fabricadas em aço inox 304 ou 316L, as uniões possuem acabamento interno de Ra 0,8 µm, garantido por processos de polimento mecânico e eletropolimento. Esse rigoroso tratamento de superfície assegura que o fluxo do produto seja suave e livre de contaminações, atendendo perfeitamente às exigências de indústrias de laticínios, bebidas e farmacêuticas.

Válvula Borboleta Mixproof Inox 316L – Segurança Intrínseca

A Válvula Borboleta Mixproof com Controlador à Prova de Explosão e Segurança Intrínseca é uma solução de ponta para o controle de fluxo em ambientes industriais altamente exigentes e com risco de explosão. Projetada para garantir a segurança e precisão nos processos, essa válvula mixproof impede a contaminação cruzada de líquidos, mesmo durante a operação de abertura e fechamento, sendo essencial para indústrias que lidam com líquidos agressivos, químicos inflamáveis e gases potencialmente explosivos.

Equipada com controlador à prova de explosão e segurança intrínseca, ela oferece máxima proteção em atmosferas perigosas, evitando a ignição de componentes elétricos e garantindo a segurança operacional. Ideal para indústrias químicas, alimentícias, farmacêuticas e de biotecnologia, a válvula borboleta mixproof é uma escolha crítica para quem busca controle de fluxo sem comprometer a segurança e a qualidade do processo.
