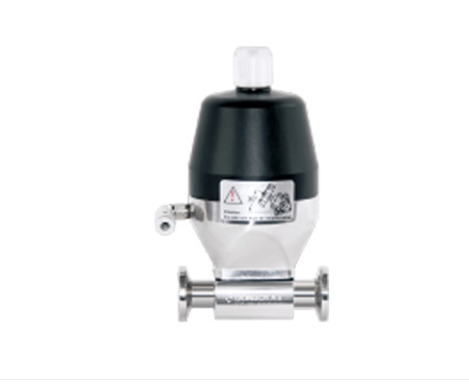

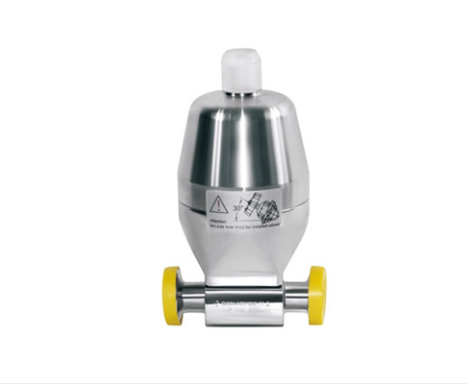

Válvula de Diafragma Mini Sanitária com Atuador Pneumático

Aplicação

Válvula de Diafragma Mini Pneumática é uma solução compacta e eficiente para o controle preciso de fluxos de fluidos em sistemas pneumáticos de pequeno porte. Seu design compacto e funcional permite que ela seja utilizada em uma ampla gama de aplicações industriais, desde sistemas de automação até processos de controle de fluidos delicados. A principal característica da válvula é seu sistema de diafragma, que garante uma vedação perfeita e elimina o risco de vazamentos, proporcionando alto desempenho e confiabilidade mesmo em condições operacionais exigentes.

A Válvula Mini Pneumática oferece uma excelente resposta a pressões pneumáticas e é ideal para sistemas que necessitam de uma abertura e fechamento rápidos, com um controle preciso do fluxo. Sua miniatura a torna perfeita para instalações onde o espaço é limitado, oferecendo uma solução eficaz sem comprometer a qualidade e a performance do sistema. A vedação por diafragma também contribui para a redução de manutenção, já que minimiza o desgaste e aumenta a durabilidade do componente.

Este modelo de válvula é amplamente utilizado em sistemas de automação industrial, máquinas de embalagem, indústria farmacêutica, indústria alimentícia, equipamentos laboratoriais e sistemas que exigem um controle de fluxo de alta precisão. A válvula também é adequada para aplicações em que o controle de pressão precisa ser rápido e eficiente, oferecendo uma performance de longo prazo com baixo custo de operação.

A Válvula de Diafragma Mini Pneumática é uma escolha ideal para quem busca um componente compacto, mas com alta eficiência, confiabilidade e baixo custo de manutenção, sendo uma excelente opção para engenheiros e profissionais de automação industrial.

Especificações Técnicas

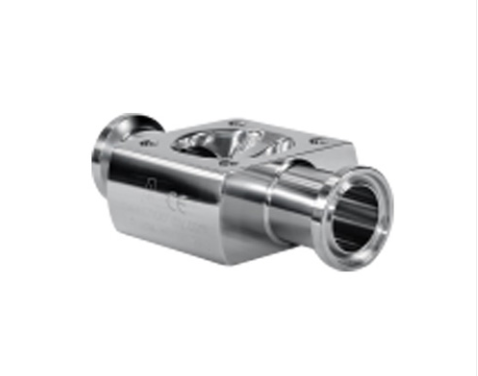

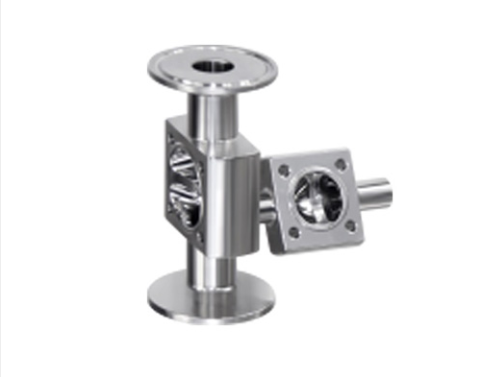

As estruturas da Válvula de Diafragma Mini Pneumática incluem tipos T, L, U, passagem direta, múltiplas vias, etc. É usada principalmente em amostragem de líquidos, sistemas biológicos, laboratórios e outros projetos.
A válvula é utilizada em sistemas de envase farmacêutico, com a vantagem particular de que o tempo de abertura e fechamento pode alcançar até 150 milhões de ciclos sob pressão de trabalho de 3 bar.
● Tamanho: 1/4"-3/4", DN6-DN15
● Padrão: BPE 3A DIN ISO IDF
● Certificação: PED/97/23/EC, 3A/54-04/1580, FDA.177.2600
● Temperatura Máx.: -30℃ a 150℃ (dependendo do material do selo) (atuador em aço inox)
● Temperatura Máx.: -30℃ a 130℃ (dependendo do material do selo) (atuador em plástico)
● Pressão Máx.: Unidirecional (DELTA P = 100%)
 EPDM 8 bar, PTFE 6 bar (opção)
 EPDM 6 bar, PTFE 4,5 bar (opção)
 Dupla ação EPDM 8 bar, PTFE 6 bar
● A montagem de diferentes atuadores pode atender a classificações de pressão mais altas.
● Corpo Forjado: 1.4404/316L/1.4435 BN2
● Corpo Fundido: 1.4404/316L
● Conexão: Clamp, Solda, Rosca, Flange
● Atuadores pneumáticos são adequados para corpos de passagem direta, três vias, múltiplas vias, peças soldadas e válvulas de fundo de tanque.
