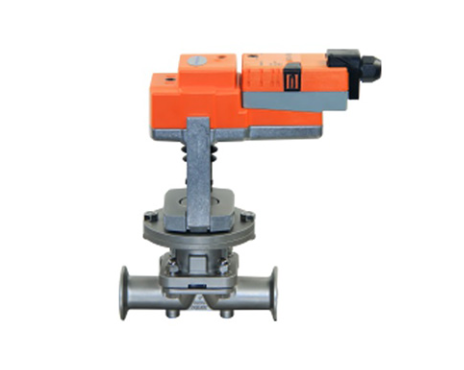

Válvula de Diafragma com Regulagem Elétrica

Válvula de diafragma em aço inox 316L com atuador elétrico para controle proporcional e estéril de fluidos

Válvula de Diafragma com Regulagem Elétrica

Aplicação

A Série PX-EDV-R da Pronex representa o estado da arte em automação de fluidos para processos sanitários. Esta válvula de diafragma elétrica foi desenvolvida para oferecer um controle extremamente preciso de vazão e pressão, eliminando a necessidade de ar comprimido na planta. Equipada com um atuador inteligente, ela possui funções de autoajuste (self-adaptive), controle de torque e curso, permitindo a livre configuração da direção de abertura e fechamento conforme a lógica do processo.

Projetada para indústrias que exigem alta pureza (ASME BPE), a válvula suporta operação manual em caso de emergência e pode ser integrada a sensores externos para ativação automática por proximidade ou detecção de objetos. É a solução ideal para sistemas que requerem ajustes finos e repetibilidade em linhas de envase, biotecnologia e farmacêutica.

Especificações Técnicas

Dimensões: 1" a 4" (DN25 a DN100).
Alimentação: DC 24V / AC 110V / AC 220V.
Materiais: Aço Inox ASME BPE 316L, 1.4404 ou 1.4435 NB2 (Ferrita < 0,5%).
Tempo de Curso (On/Off): 90 segundos ou 150 segundos.
Modos de Operação:
- Tipo Switch: Feedback de sinal de entrada e saída.
- Tipo Ajuste (Reguladora): Entrada de sinal 0-10V / Feedback 2-10V.
Funcionalidades Inteligentes:
- Configuração de curso auto-adaptativa.
- Suporte para operação manual.
- Compatibilidade com sensores de corpo ou objetos para acionamento automático.

Destaques para o Cadastro (Bullet Points)

Controle de Precisão Elétrico: Elimina a infraestrutura pneumática, oferecendo regulagem proporcional via sinal 0-10V com alta repetibilidade.
Atuador Inteligente Self-Adaptive: Função de auto-calibração que reconhece automaticamente os limites de curso da válvula, simplificando o comissionamento.
Grau Farmacêutico NB2: Construção em inox de alta pureza com baixíssimo teor de ferrita (< 0,5%), garantindo imunidade à corrosão em meios agressivos.
Versatilidade de Tensão: Compatível com as principais tensões industriais (24V a 220V), facilitando a integração em painéis elétricos existentes.
Acionamento por Sensores: Capacidade única de integração com sensores externos para abertura e fechamento automático por detecção de objetos/pessoas.
