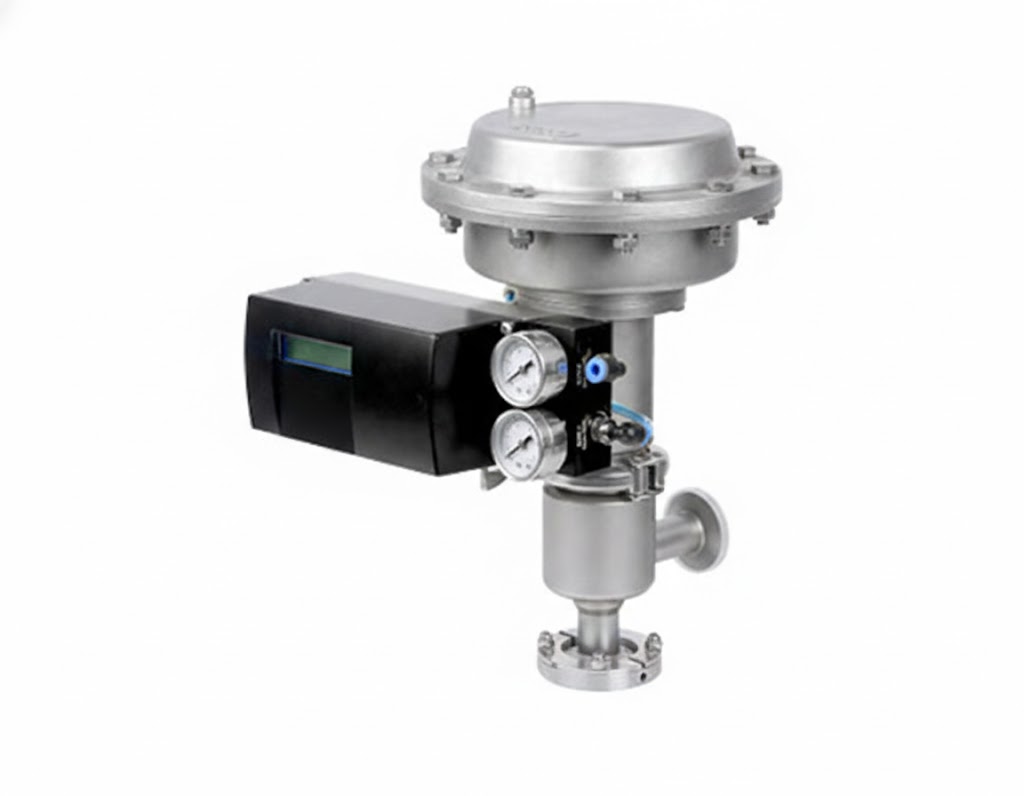

Válvula de Controle de Diafragma Sanitária Inox 316L – Série PX-PDCV

Válvula de Controle de Diafragma Sanitária Inox 316L – Série PX-PDCV

Aplicação

A Série PX-PDCV da Pronex é a solução definitiva para o controle proporcional de fluidos em processos que exigem o mais alto nível de assepsia e precisão. Por utilizar um diafragma como elemento de vedação e controle, esta válvula isola completamente as partes móveis do atuador do fluido do processo, eliminando qualquer risco de contaminação cruzada. É amplamente utilizada em biotecnologia, indústrias farmacêuticas e química fina.

Equipada com um posicionador inteligente de última geração, a válvula permite o controle fino de vazão, pressão e temperatura via sinal 4-20mA ou comunicação Modbus RS485. Seu design sanitário é livre de zonas mortas, facilitando a esterilização (SIP) e limpeza (CIP), enquanto sua certificação antiexplosão permite a operação segura em ambientes com vapores inflamáveis ou gases químicos.

Especificações Técnicas

  • Dimensões: 1/2" a 6" (DN10 a DN150)

  • Materiais: Aço Inox 304, 316L, 1.4435 ou Duplex 2205

  • Sinal de Controle: Entrada e Saída 0/4-20mA ou 0-5/10V (Opcional)

  • Comunicação Digital: Modbus RS485

  • Interface: Display OLED com menu intuitivo

  • Faixa de Temperatura: -20°C a 150°C

  • Pressão de Trabalho: Vácuo a 10 bar

  • Alimentação: DC 24V ±10% | Ar comprimido 4-7 bar

  • Certificações Sanitárias: 3-A-53-06, FDA 177.2600 e PED-97/23/EC

  • Proteção: Certificação ATEX (II 2 G Ex ib IIC T6/T5/T4)

Destaques para o Cadastro (Bullet Points)

  • Isolamento Total do Fluido: O design de diafragma garante que o meio processado nunca entre em contato com o mecanismo de acionamento, ideal para fluidos ultra-puros.

  • Controle Proporcional de Alta Precisão: Posicionador eletrônico integrado para ajustes milimétricos de fluxo em sistemas automatizados.

  • Monitoramento via OLED: Tela de alta resolução para configuração rápida e visualização de parâmetros em tempo real.

  • Conformidade Farmacêutica: Atende aos padrões biofarmacêuticos mais rigorosos, sendo compatível com processos de alta limpeza e esterilização.

  • Versatilidade de Comunicação: Pronta para integração em redes industriais modernas via Modbus RS485.
