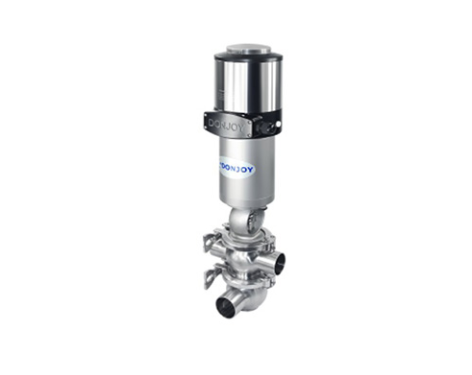

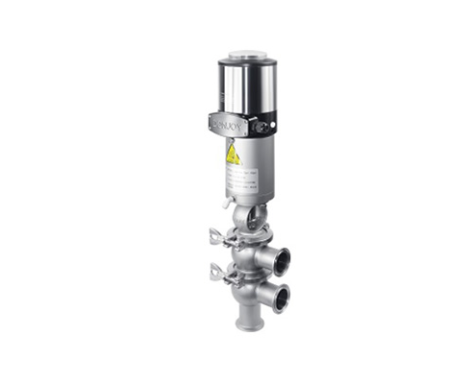

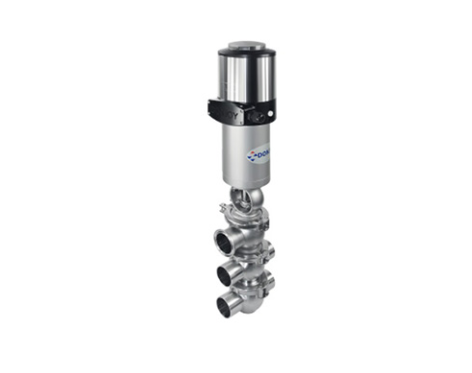

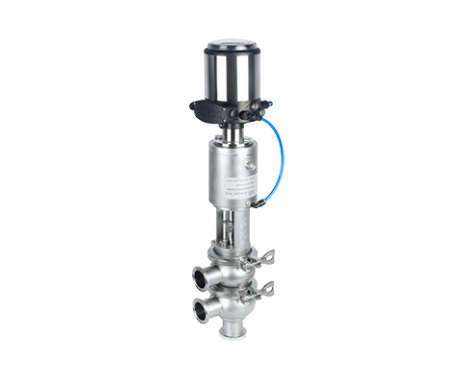

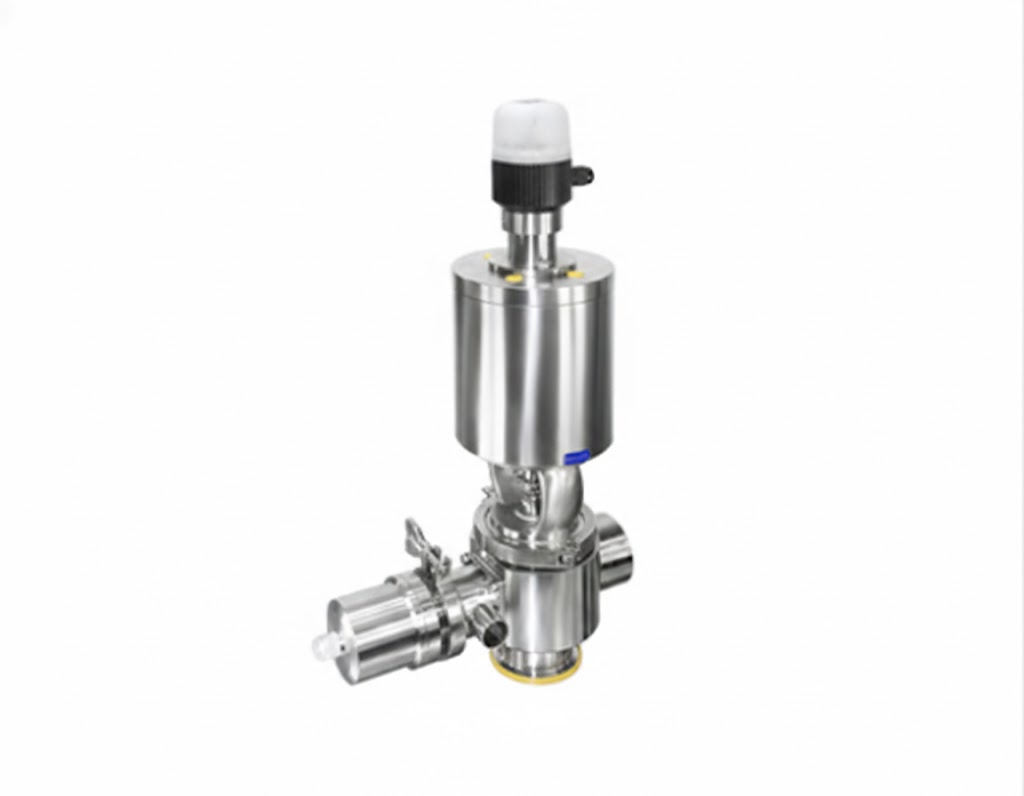

Válvula de Assento Inclinado com Atuador Pneumático e Cabeçote de Controle

Válvula de Assento Inclinado com Atuador Pneumático e Cabeçote de Controle

Aplicação

A válvula de assento com desvio pneumática com unidade de controle é projetada para realizar com precisão a mudança de fluxo entre diferentes linhas de processo. Seu acionamento pneumático permite respostas rápidas, alta repetibilidade e menor intervenção manual, tornando-a ideal para processos automatizados.

Equipada com unidade de controle, a válvula possibilita monitoramento e atuação inteligente, permitindo integração com sistemas de automação industrial como PLC, CLP, sensores e redes industriais. Isso garante maior eficiência operacional e segurança no processo.

É amplamente empregada em indústrias alimentícias, de bebidas, farmacêuticas, cosméticas e químicas, especialmente em linhas sanitárias que exigem limpeza contínua e confiabilidade no desvio do fluxo.

📍 Aplicações Indicadas

Indicada especialmente para:

Processamento de alimentos e bebidas
Linhas sanitárias e CIP
Cosméticos e produtos sensíveis
Processos farmacêuticos e biotecnológicos
Sistemas automatizados com desvio de fluxo

⭐ Benefícios e Vantagens

Desvio eficiente entre linhas de processo
Acionamento pneumático rápido e confiável
Unidade de controle para supervisão e automação
Menor risco de erro e contaminação cruzada
Fácil integração com sistemas industriais
Ideal para aplicações sanitárias e automatizadas

Especificações Técnicas

● Tamanho: DN25 / 1" a DN100 / 4"
● Temperatura: 130 ℃
● Pressão: 10 bar
● Fornecimento de ar: 4-7 bar
● Material: ASTM 304 / 1.4301, 316L / 1.4404
● Vedação: EPDM, FPM, HNBR, FDA177.2600
● Acabamento interno: Ra <0,8 μm
● Certificado: 3-A-53-06, PED / 97/23 / EC, FDA177.2600

Unidade de controle:
● Alimentação: DC 24V ± 10%
● Ação simples (padrão), ação dupla (opcional)
● Função de auto-ajuste e feedback da posição da válvula
● Suporte a sinal analógico (4-20 mA) e saída elétrica (DC 24V)
● Suporte para AS-I BUS
● Suporta operação manual e automática
