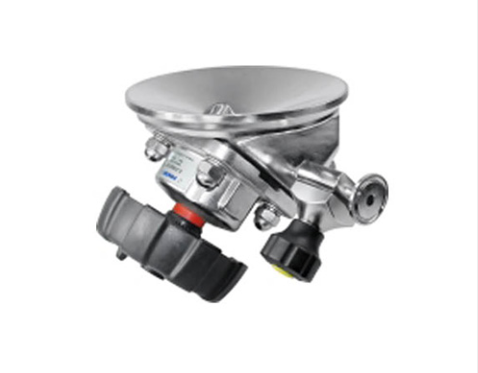

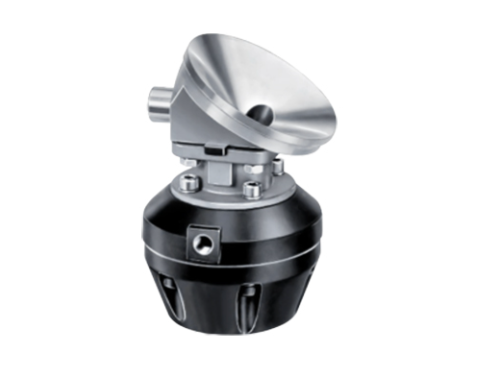

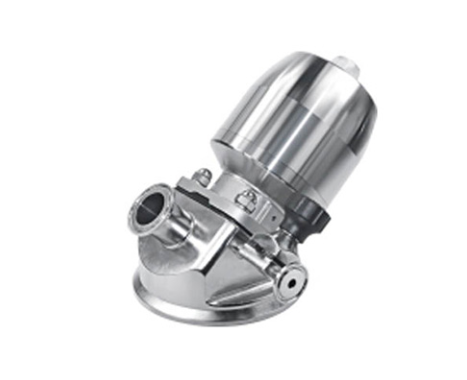

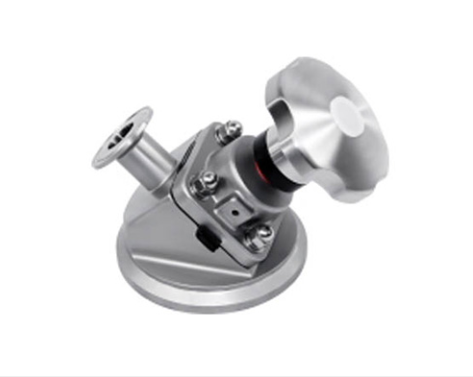

Válvulas Diafragma Pneumáticas de Fundo de Tanque

Aplicação

As Válvulas Diafragma Pneumáticas de Fundo de Tanque são componentes essenciais para o controle de fluxo de líquidos em sistemas industriais, especialmente em aplicações onde o escoamento de fluido precisa ser otimizado e controlado diretamente do fundo do tanque. Projetadas para operar sob condições exigentes, essas válvulas são ideais para sistemas de armazenamento, transferência de líquidos e processos de drenagem, oferecendo uma vedação hermética que impede vazamentos, mantendo a integridade do processo e a segurança do ambiente.

Equipadas com um sistema pneumático, essas válvulas permitem um controle eficiente e rápido do fluxo sem a necessidade de eletricidade, o que as torna perfeitas para ambientes onde a automação e o controle remoto são necessários, mas sem a complexidade dos sistemas eletrônicos. A tecnologia de diafragma garante uma vedação confiável, mesmo sob pressões e temperaturas extremas, e sua construção robusta a torna resistente a condições adversas, como ambientes agressivos e corrosivos.

As Válvulas Diafragma Pneumáticas de Fundo de Tanque são projetadas para fornecer um controle contínuo e preciso do fluxo de líquidos em tanques de armazenamento, processos de descarte, e indústrias químicas, alimentícias, farmacêuticas e de tratamento de água. Elas garantem um processo de drenagem eficiente, especialmente em tanques de grande porte, permitindo a extração total de líquidos e evitando a retenção de resíduos no fundo. Além disso, essas válvulas são ideais para a limpeza e manutenção de sistemas de tanque, já que a vedação proporcionada pelo diafragma evita o contato direto com as substâncias manipuladas, garantindo um ambiente mais limpo e seguro.

Além disso, a instalação e manutenção das válvulas são simples e econômicas, com um design que facilita a acessibilidade para ajustes e reparos rápidos. O mecanismo pneumático oferece resposta rápida e controle preciso, tornando-as uma excelente escolha para aplicações industriais de alto desempenho que exigem controle eficaz do fluxo de líquidos sem complicações adicionais.

A Válvula Diafragma Pneumática de Fundo de Tanque é uma excelente escolha para quem busca eficiência, segurança e confiabilidade em sistemas de controle de líquidos, especialmente em processos que requerem drenagem completa e vedação de alto desempenho.

Especificações Técnicas

A válvula pneumática de fundo de tanque tipo diafragma é utilizada para descarregar o meio diretamente do tanque, sem retenção na câmara.

◆ Tamanhos: 1" a 4", DN25 a DN100
◆ Temperatura máxima:
• –30 a 150 °C (dependendo do diafragma, atuador em aço inox)
• –30 a 130 °C (dependendo do diafragma, atuador plástico)

◆ Pressão máxima – unidirecional (ΔP = 100%):
• Normalmente fechada: borracha 8 bar, PTFE 6 bar (opção)
• Normalmente fechada: borracha 6 bar, PTFE 4,5 bar (padrão)
• Normalmente aberta e dupla ação: borracha 8 bar, PTFE 6 bar

◆ Combinações com diferentes atuadores podem atingir pressões mais altas
◆ Corpo forjado: 1.4404 / 316L / 1.4435 NB2
◆ Corpo fundido: 1.4404 / 316L
◆ Conexões: solda, clamp, flange, rosca
◆ Estrutura do corpo: 2 vias, 3 vias e outras configurações
◆ Diafragma: EPDM + PTFE (dupla camada), EPDM, silicone, FPM (Viton)
◆ Certificações: 3A-54-02 / 1580, PED 97/23 EC, FDA 177.2600

Produtos Recomendados

{DE8B0BD2-5E9A-4ACD-9C24-FC29EB3A806D}

Válvula de Esfera de Controle V-Port Inox 316L

+

A Válvula de Esfera Ajustável é uma solução altamente eficiente e versátil para controle de fluxo de líquidos e gases em sistemas industriais e comerciais. Com um design robusto e confiável, essa válvula é projetada para oferecer um controle preciso e seguro do fluxo, com a vantagem de permitir ajustes finos de acordo com a necessidade do processo. Seu funcionamento é baseado em uma esfera oculta no interior da válvula, que gira para abrir ou fechar o fluxo de maneira controlada, oferecendo um excelente desempenho em uma ampla gama de aplicações.

Ideal para ambientes que demandam precisão, a Válvula de Esfera Ajustável é amplamente utilizada em sistemas de tubulação de alta e baixa pressão, tanto para aplicações industriais como para uso em sistemas de HVAC (aquecimento, ventilação e ar-condicionado), sistemas de água e esgoto, e até mesmo em indústrias alimentícias e farmacêuticas, onde o controle do fluxo precisa ser exato e confiável.

Uma das principais características da Válvula de Esfera Ajustável é sua capacidade de ajustar a abertura da esfera para controlar com precisão o fluxo do fluido. Isso permite um controle mais fino em comparação com válvulas tradicionais, que podem não oferecer o mesmo nível de modulação do fluxo. Além disso, sua vedação é altamente eficiente, o que minimiza o risco de vazamentos e contribui para a durabilidade da válvula ao longo do tempo.

Com uma estrutura de construção resistente, essa válvula é ideal para ambientes agressivos, onde as condições de operação envolvem pressões elevadas, temperaturas extremas e a presença de substâncias corrosivas. Sua fácil instalação e manutenção são adicionais que tornam a válvula de esfera ajustável uma escolha popular em muitos setores industriais.

Além de ser prática, a válvula é compatível com uma vasta gama de materiais de vedação e pode ser personalizada conforme as necessidades específicas do projeto, oferecendo flexibilidade e adaptabilidade para diferentes condições operacionais.

Principais Características:

  • Controle de fluxo ajustável para precisão.

  • Alta resistência a pressões elevadas e temperaturas extremas.

  • Vedação eficiente para evitar vazamentos.

  • Design robusto e durável.

  • Fácil instalação e manutenção.

  • Versátil, ideal para várias indústrias.

  • Compatível com diferentes tipos de materiais de vedação.

  • Ampla aplicação em sistemas de tubulação.

Aplicações Comuns:

  • Controle de fluxo em sistemas de água e esgoto.

  • Automação industrial.

  • Sistemas HVAC (aquecimento, ventilação e ar-condicionado).

  • Indústrias alimentícias e farmacêuticas.

  • Sistemas de controle de pressão.

  • Indústrias químicas e petroquímicas.

  • Controle de gás e líquidos em processos industriais.

Saiba mais
Bomba de fusos duplos (parafuso duplo) sanitária em aço inox com conexão de entrada em T, ideal para transferência contínua de fluidos viscosos

Bomba de Fusos Duplos Sanitária em Inox com Entrada em T

+

A Série PX-TS-TEE da Pronex apresenta uma configuração especializada com entrada em formato de “Tee”, projetada para otimizar o fluxo de alimentação em processos que exigem múltiplas conexões de sucção ou a integração facilitada de sensores e válvulas de derivação diretamente na entrada da bomba. Esta versão mantém a excepcional tecnologia de fusos duplos (Twin-Screw), oferecendo alta capacidade de autoescorva e versatilidade para lidar com misturas complexas.

Ideal para o transporte de fluidos com partículas sólidas, misturas gás-líquido e materiais de qualquer viscosidade, a bomba opera sem o fenômeno de pulsação, garantindo a integridade física de ingredientes sensíveis. Além da eficiência produtiva, a Série PX-TS-TEE é totalmente compatível com sistemas CIP e SIP, permitindo que a própria bomba realize a higienização da linha em alta velocidade, o que reduz custos com infraestrutura e simplifica o layout da planta.

Saiba mais
Válvula de esfera em aço inox 316L com tecnologia sem retenção e acabamento polido interno e externo para máxima higiene

Válvula de Esfera Sem Retenção – Aparência e Interno

+

A Válvula de Esfera Sem Retenção – Aparência e Interno é uma solução avançada e especializada para o controle de fluxo em sistemas industriais que demandam fluxo contínuo, limpo e eficiente, sem a acumulação de resíduos. Sua principal característica é a ausência de retenção tanto no design externo quanto interno, o que impede qualquer tipo de obstrução ou acúmulo de fluídos dentro da válvula. Esse design oferece um escoamento suave e ininterrupto, garantindo um desempenho superior em processos onde o fluxo não pode ser interrompido ou contaminado por materiais residuais.

Com uma aparência robusta e compacta, a válvula é fabricada com materiais de alta qualidade, como aço inoxidável ou ligas especiais, que garantem resistência à corrosão, altas pressões e temperaturas extremas. Essa combinação de resistência e eficiência torna a Válvula de Esfera Sem Retenção – Aparência e Interno ideal para aplicações industriais em setores como o químico, petroquímico, alimentício, farmacêutico e de tratamento de águas. Além disso, a válvula é projetada para ser de fácil manutenção, proporcionando baixos custos operacionais e redução de tempo de inatividade no sistema.

O design interno da válvula, sem retenção, também assegura uma operação mais limpa, já que não há pontos de acúmulo de fluídos ou resíduos, melhorando ainda mais a eficiência operacional e a segurança do processo. Com um controle de fluxo preciso e vedação eficaz, essa válvula é perfeita para aplicações de alta pressão e fluxo contínuo.

Principais Características:

  • Sem Retenção Interna e Externa: Garantia de fluxo contínuo e sem obstruções, sem acúmulo de resíduos.

  • Design Eficiente: Proporciona um escoamento livre e suave, evitando falhas no fluxo.

  • Vedação Eficaz: Minimiza vazamentos e proporciona controle preciso do fluxo.

  • Alta Resistência: Fabricada em materiais duráveis, como aço inoxidável ou ligas resistentes à corrosão.

  • Alta Performance: Ideal para sistemas de alta pressão e temperaturas extremas.

  • Fácil Manutenção: A estrutura simples e eficiente reduz custos operacionais e tempo de inatividade.

  • Versatilidade: Utilizada em uma ampla gama de aplicações industriais, incluindo controle de líquidos, gases e produtos químicos.

Aplicações Comuns:

  • Indústrias químicas e petroquímicas.

  • Indústrias alimentícias e farmacêuticas.

  • Sistemas de tratamento de água e efluentes.

  • HVAC (aquecimento, ventilação e ar-condicionado).

  • Processos industriais que exigem controle de fluxo limpo e contínuo.

  • Controle de líquidos viscosos e produtos químicos agressivos.

  • Sistemas de automação industrial e controle remoto de fluxo

Saiba mais
Unidade misturadora e homogeneizadora sanitária industrial em aço inox 316L, série PX-PMTU21, para processamento de emulsões e sólidos-líquidos

Bomba Misturadora Homogeneizadora Sanitária Inox 316L – Série PX-PMTU21

+

A Série PX-PMTU21 é uma bomba multifuncional de alto desempenho, projetada para processos complexos de integração entre sólidos e líquidos. Este equipamento combina diversas funções em uma única operação: mistura, cisalhamento, emulsificação, homogeneização, refino e trituração.

Comparada aos métodos de produção tradicionais, a Bomba Pronex PX-PMTU21 simplifica o fluxo de trabalho, tornando-o mais econômico e eficiente. Ela é capaz de elevar significativamente a qualidade final do produto tratado, sendo amplamente utilizada na fabricação de laticínios, cosméticos (personal care), espessantes e no setor biofarmacêutico.

Saiba mais
