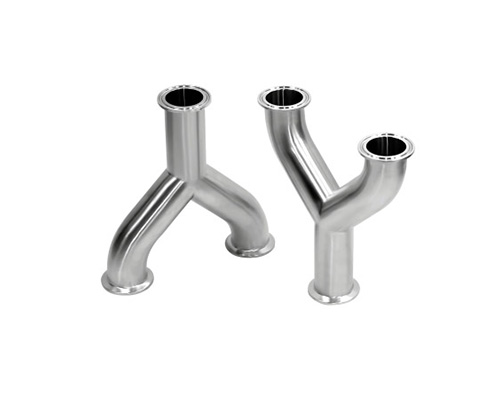

Conexões e Tubulações Sanitárias Padrão ASME BPE

Aplicação

A Série PX-BPE representa o padrão ouro em conexões e tubulações para indústrias que exigem o mais alto nível de controle biológico e assepsia. Desenvolvidas sob a norma ASME BPE-2009, essas peças são a escolha ideal para sistemas de alta pureza, garantindo que o processo esteja em total conformidade para certificações internacionais rigorosas, como a FDA americana.

O grande diferencial das conexões PX-BPE está na precisão dimensional e na qualidade do material. Elas foram projetadas para facilitar o uso em máquinas de solda automática, evitando o fenômeno de deflexão do arco de solda e eliminando a necessidade de ajustes repetitivos de parâmetros. Isso resulta em uma instalação muito mais rápida, com soldas de altíssima qualidade, reduzindo drasticamente o tempo de construção e os custos de montagem da planta.

Especificações Técnicas

  • Material: Aço Inox ASTM 316L

  • Norma de Fabricação: ASME BPE-2009

  • Acabamento Mecânico: Rugosidade ≤ Ra 0,51 µm (Grau SF1)

  • Eletropolimento: Rugosidade ≤ Ra 0,38 µm (Grau SF4)

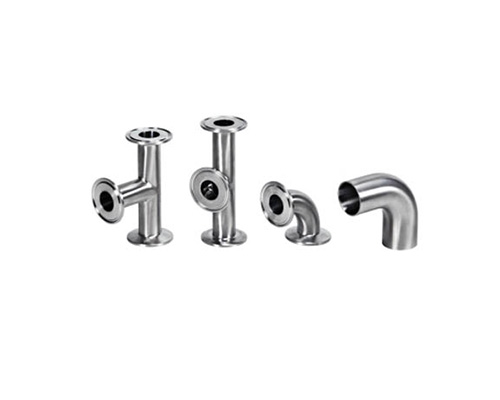

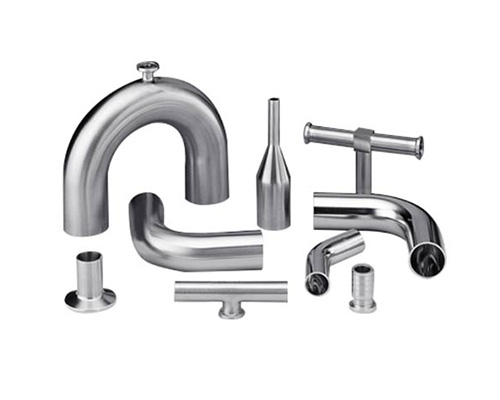

  • Série de Produtos e Dimensões:

    • Tubulações: 1" a 6"

    • Curvas (Elbow): 1" a 6"

    • Tes (Tee): 1" a 6"

    • Reduções (Reducer): 1" a 6"

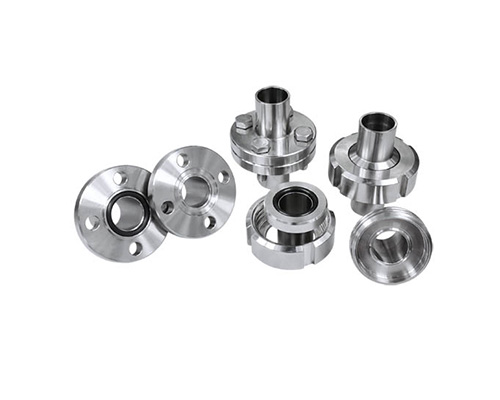

    • Abraçadeiras e Ferrules (Clamp): 1/2" a 6"

    • Tee para Instrumentação: 1/2" a 1.5"

Destaques para o Cadastro (Bullet Points)

  • Otimização de Soldagem: Design preparado para solda orbital automática, garantindo repetibilidade e rapidez na montagem.

  • Grau Biofarmacêutico: Atende aos requisitos mais severos de limpeza e controle biológico do mercado.

  • Facilitação de Certificações: O uso de conexões padrão BPE é um diferencial crítico para empresas que buscam aprovação em auditorias da FDA.

  • Acabamento de Alta Pureza: Opções de eletropolimento (SF4) que reduzem a adesão de microrganismos e facilitam a sanitização.
