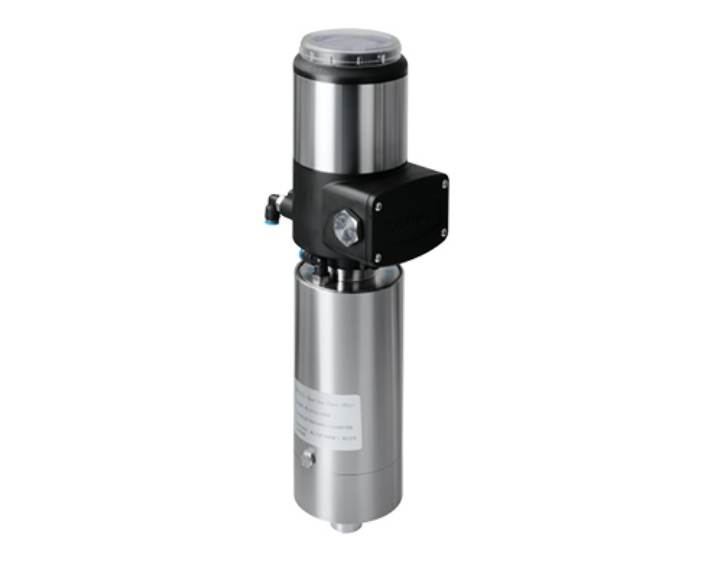

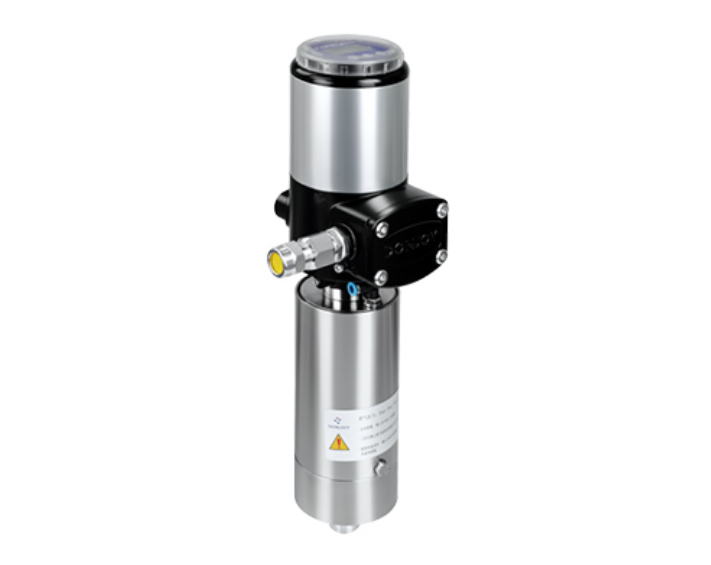

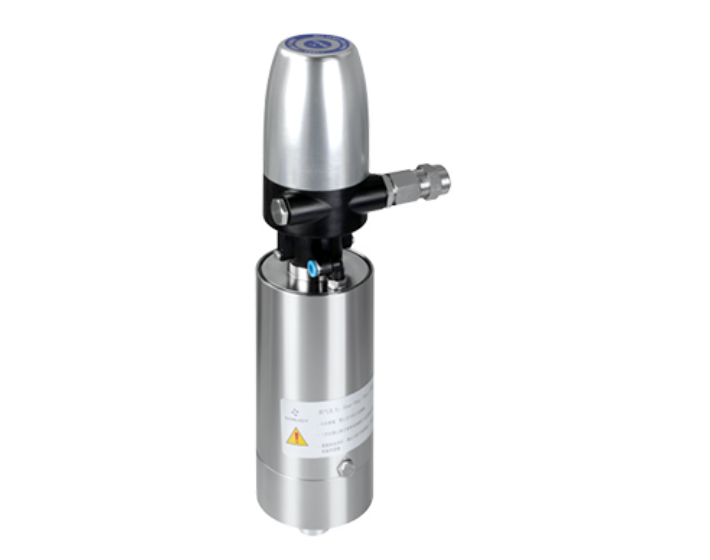

Atuador Pneumático Vertical de Alta Eficiência – Série PX-Compact

Atuador pneumático vertical industrial de design compacto e alta eficiência energética para controle preciso de fluxo em válvulas

Atuador Pneumático Vertical de Alta Eficiência – Série PX-Compact

Aplicação

O Atuador Pneumático Vertical é um componente essencial para sistemas industriais que requerem um controle preciso e eficiente de válvulas, dampers e outros dispositivos. Ideal para uma ampla gama de aplicações industriais, este atuador é projetado para oferecer excelente desempenho em ambientes de automação e controle de processos, com a vantagem de seu design vertical, que otimiza o uso de espaço.

Com uma operação pneumática, o Atuador Pneumático Vertical proporciona movimento linear com alta força e baixo consumo de energia, tornando-se uma escolha econômica e eficiente para sistemas de controle de fluxo de líquidos, gases e substâncias químicas. Sua construção robusta garante resistência a condições adversas, como vibrações e variações de temperatura, o que o torna altamente confiável para ambientes industriais desafiadores.

Este atuador é especialmente adequado para aplicações em setores como indústria química, petroquímica, alimentícia, farmacêutica, automação industrial e energia. Sua capacidade de operar com precisão permite ajustes contínuos e confiáveis nas válvulas e outros dispositivos, garantindo a continuidade e a eficiência dos processos industriais.

A instalação do Atuador Pneumático Vertical é simples, e sua manutenção é fácil e econômica, reduzindo os custos operacionais e aumentando a vida útil do equipamento. Sua flexibilidade de aplicação e a confiabilidade de operação o tornam uma excelente opção para empresas que buscam melhorar a eficiência de seus sistemas automatizados ou controlados manualmente.

Com o Atuador Pneumático Vertical, sua instalação terá uma solução de controle de movimento eficiente, durável e de alto desempenho, contribuindo para a melhoria da produtividade e segurança de suas operações industriais.

Especificações Técnicas

Os atuadores pneumáticos verticais em aço inox são usados principalmente em válvulas de curso angular, como válvulas borboleta e válvulas de esfera.
Podem ser configurados com diversas funções de controle automático, tais como:

Feedback de posição da válvula
Unidade de controle de válvula
Controlador de processo
Posicionador inteligente de válvula

São especialmente indicados para indústrias com altos requisitos de higiene e ambiente, como:
processamento de alimentos, bebidas, sucos, cervejarias, farmacêutica e outros setores industriais similares.

Projeto e características

Especificações do cilindro: Φ70, Φ85, Φ114, Φ133, Φ168
Pressão do ar de alimentação: 4–7 bar
Temperatura de trabalho: -10 °C a 80 °C
Eixo quadrado para acoplamento à válvula: 8×8, 9×9, 10×10, 11×11, 14×14 mm (também disponível em medidas especiais sob encomenda)

Torque de saída:

Φ70 ação simples: 22 N·m | ação dupla: 45 N·m
Φ85 ação simples: 35 N·m | ação dupla: 60 N·m
Φ114 ação simples: 80 N·m | ação dupla: 110 N·m
Φ133 ação simples: 143 N·m | ação dupla: 180 N·m
Φ168 ação dupla: 248 N·m

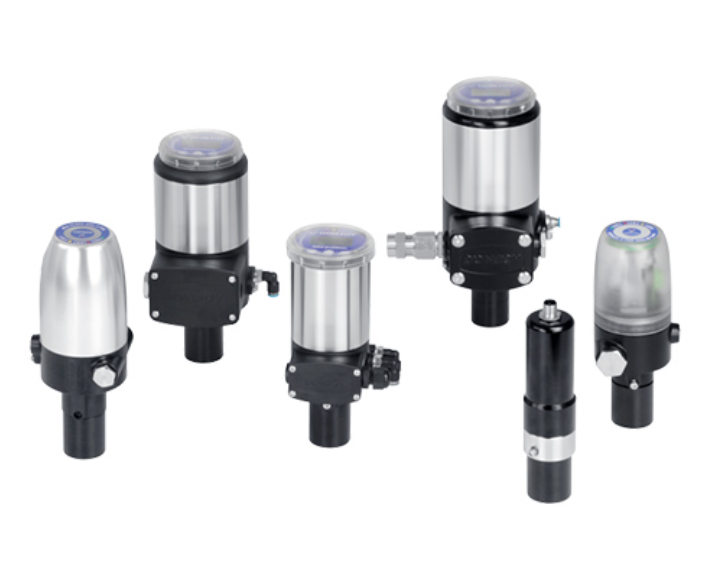

Configurações possíveis:

Dispositivo de feedback de posição de válvula
Posicionador inteligente de válvula
Unidade de controle inteligente de válvula
Sensor de posição de válvula
