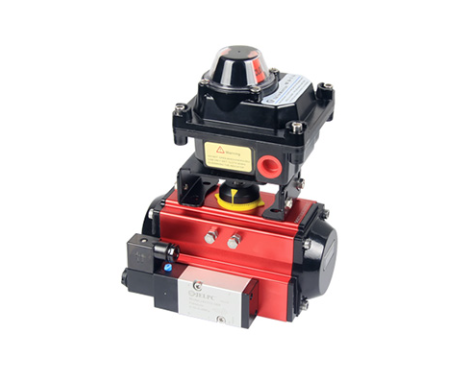

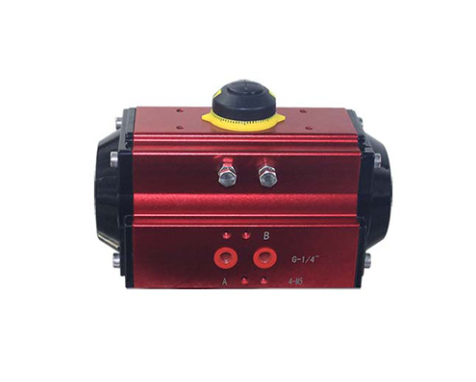

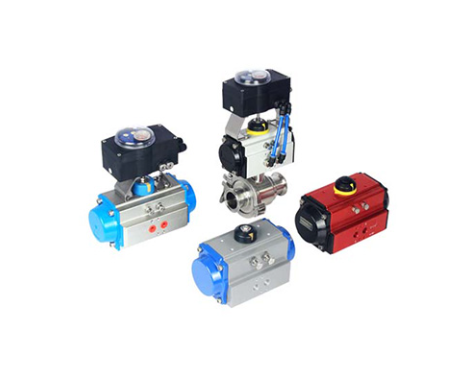

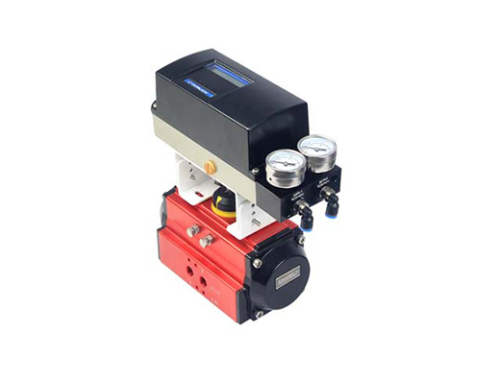

Atuador Pneumático Rotativo Horizontal – Série Red Power

Aplicação

O atuador pneumático horizontal é um dispositivo utilizado em sistemas de automação industrial para transformar a energia do ar comprimido em movimento mecânico linear ou rotativo, orientado horizontalmente. Esse tipo de atuador é amplamente utilizado no acionamento de válvulas industriais, sistemas de manuseio de materiais e dispositivos mecânicos que exigem resposta rápida, repetibilidade e alta confiabilidade operacional.

Por operar com ar comprimido, o atuador pneumático horizontal proporciona uma solução limpa, segura e com baixo custo de manutenção, sendo ideal para linhas de produção, controle de fluidos e processos automatizados. Sua integração com posicionadores pneumáticos, eletropneumáticos e PLCs possibilita controle preciso em aplicações modulares e contínuas.

Ele pode ser aplicado em válvulas borboleta, esfera, globo ou especiais, dependendo da configuração e do tipo de conexão, sendo um componente essencial para indústrias que buscam aumento de produtividade, eficiência e automação.

Especificações Técnicas

Atuador Pneumático Horizontal

  • Diâmetro nominal: 20 mm a 400 mm

  • Torque: 5 N·m a 2000 N·m

  • Ângulo de rotação: 90° (padrão), 120° e 180° (opcionais)

  • Estrutura do pistão: Cremalheira (padrão), garfo (opcional)

  • Ajuste de curso: Faixa ajustável de ±4° nas duas extremidades

  • Pressão do ar: 2 a 8 bar

  • Temperatura de operação:

    • Padrão: –20 °C a +80 °C

    • Baixa temperatura: –40 °C a +80 °C

    • Alta temperatura: –15 °C a +150 °C

  • Material de construção: Liga de alumínio e aço inoxidável

  • Cor externa: Natural, branco, azul, vermelho (outras cores sob demanda)

  • Padrão de instalação: ISO 5211, adequado para instalação interna ou externa
