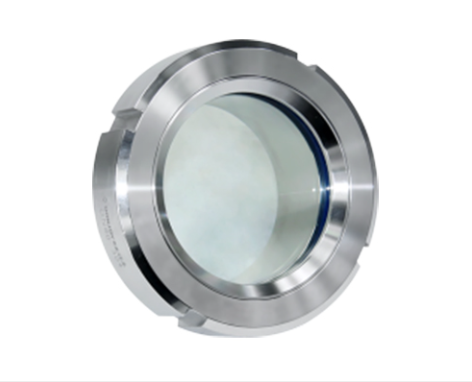

Visor Macho de Inspeção Sanitário

Visor Macho de Inspeção Sanitário

Aplicação

A visualização e o controle dos processos industriais são essenciais para garantir segurança, eficiência e conformidade sanitária. O vidro de inspeção tipo união é amplamente utilizado em linhas de produção que necessitam de monitoramento visual do fluido, sem risco de contaminação ou interferência no processo.

Esse tipo de visor sanitário é projetado para permitir inspeção direta do produto que circula pelas tubulações. Fabricado geralmente com corpo em aço inox e visor em vidro temperado ou borossilicato, o vidro de inspeção tipo união garante alta resistência mecânica, durabilidade e compatibilidade com processos sanitários e industriais.

O vidro de inspeção sanitário é indicado para aplicações em que seja necessário visualizar:

cor do produto
presença de partículas
fluxo do líquido
nível ou espuma
condições do processo

Por isso, é amplamente utilizado como:

visor sanitário para alimentos
visor para cosméticos
visor para processos farmacêuticos
visor para indústria química e de bebidas

O modelo tipo união se destaca pelas conexões sanitárias, que facilitam instalação, desmontagem e higienização, mantendo total integridade do produto e atendendo normas sanitárias como BPF/GMP. A vedação é garantida por anéis apropriados para contato com alimento, evitando vazamentos e contaminações.

O visor sanitário em aço inox é ideal para inspeção de processos CIP e SIP, uma vez que suporta temperatura, pressão e agentes de limpeza utilizados em linhas de produção. Em setups sanitários, o visor tipo união contribui para um controle mais eficiente, permitindo ajustes operacionais em tempo real.

Empresas que buscam visor sanitário que não contamina o produto encontram no vidro de inspeção tipo união a solução ideal. Por isso, muitas indústrias adotam esse componente em linhas de envase, mistura, bombeamento, pasteurização, carbonatação e outros processos sensíveis.

Ao final, o vidro de inspeção sanitário tipo união se consolida como um componente essencial para ambientes que exigem segurança, conformidade sanitária, monitoramento visual e alta performance operacional.

Especificações Técnicas

Especificações Técnicas – Vidro de Inspeção Tipo União

Anel de vedação: EPDM, FPM, FDA 177.2600
Partes em contato com o meio: 1.4301 (304), 1.4404 (316L)
Pressão: Vácuo a 10 bar
Temperatura: -10°C a 130°C
Tamanho: 2" (DN50) a 6" (DN150)

Opções de função:

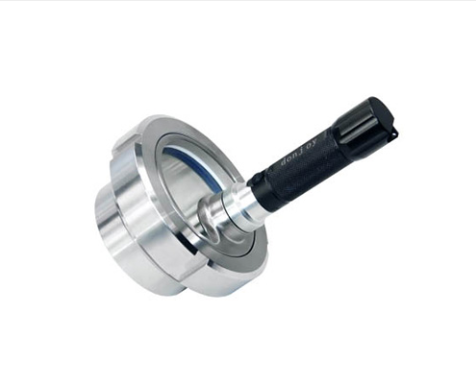

Tipo padrão + alimentação sem fio (duração da carga: 2–3 meses, dependendo da frequência)

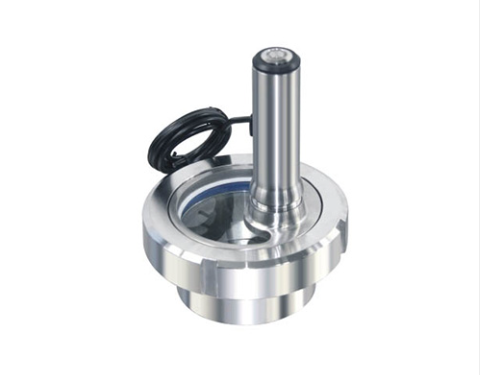

Tipo padrão + alimentação por cabo AC110V–220V (duração da carga: 2–3 meses, dependendo da frequência)
Tipo padrão + lâmpada espelhada totalmente em aço inoxidável, alimentação DC24V
Sem retenção, ângulo morto zero, alta luminosidade, luz fria branca, à prova d’água, à prova de explosão

Vídeos relacionados

Produtos Recomendados

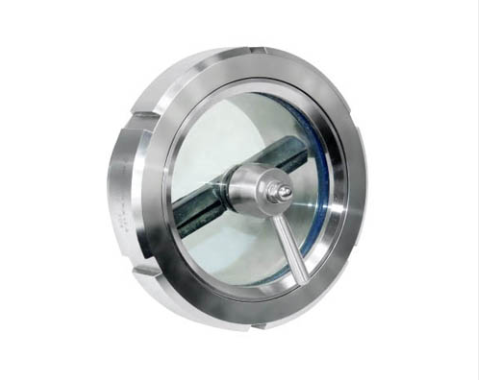

Visor de Fluxo Tipo União com Iluminação Recarregável e Limpador – Série PX-USG-L
