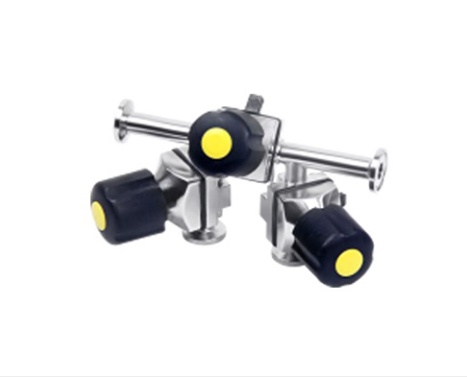

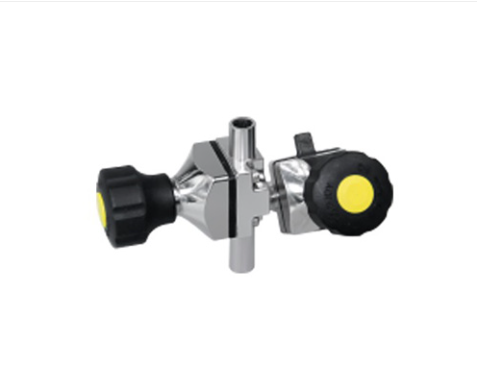

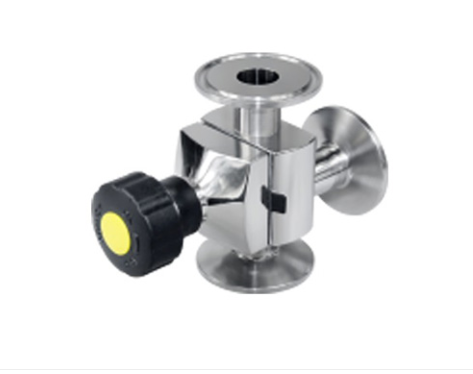

Mini Válvula de Diafragma Três Vias Tipo U

Aplicação

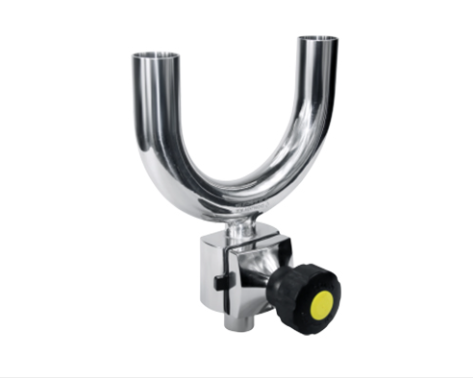

A Série PX-UMDV da Pronex é uma solução miniaturizada de alta precisão, desenvolvida para sistemas que exigem o máximo de assepsia em espaços reduzidos. Com sua estrutura em formato de “U”, esta mini válvula é especificamente projetada para eliminar pernas mortas (dead legs) em pontos de uso (POU) e loops de distribuição de água purificada (WFI) ou fluidos biológicos.

Fabricada com opções de corpo forjado em conformidade com a norma BN2 (altíssima pureza), ela oferece uma resistência superior à corrosão e é ideal para amostragem e controle em laboratórios, biotecnologia e sistemas de microfluídica. Sua versatilidade permite o acionamento manual ou pneumático, com suporte para temperaturas de até 150 °C, garantindo total segurança em ciclos de esterilização.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: 1/4" a 3/4" (DN6 a DN15).

  • Materiais do Corpo: * Forjado: 1.4404 / 316L / 1.4435 BN2 (Alta Pureza).

    • Fundido: 1.4404 / 316L.

  • Pressão Máxima: 8 bar (EPDM) ou 6 bar (PTFE) — configurável conforme o atuador.

  • Temperatura de Operação: * Atuador Inox: -30 °C a 150 °C.

    • Atuador Plástico: -30 °C a 130 °C.

  • Acionamento: Manual ou Pneumático (Simples ou Dupla Ação).

  • Conexões: Clamp, Solda, Rosca ou Flange.

  • Padrões: BPE, 3A, DIN, ISO, IDF.

  • Certificações: PED/97/23/EC, 3A/54-04 e FDA 177.2600.

Destaques para o Cadastro (Bullet Points)

  • Eliminação de Dead Legs: Geometria em "U" que garante a circulação constante do fluido, essencial para prevenir biofilmes em sistemas de alta pureza.

  • Design Compacto e Robusto: Ideal para montagem em painéis e manifolds laboratoriais onde o espaço é limitado.

  • Grau Farmacêutico Superior: Opção de corpo forjado com baixíssima ferrita (BN2), garantindo integridade absoluta em processos de biotecnologia.

  • Alta Durabilidade Térmica: Preparada para suportar processos SIP de alta temperatura, atingindo até 150 °C com atuador em aço inox.

  • Modularidade de Atuadores: Compatível com diferentes tipos de atuadores para atender a diversas faixas de pressão e necessidades de automação.

Produtos Recomendados

Válvula de sede inclinada com atuador pneumático em aço inox 316L para controle de vapor e fluidos industriais série PX-ASV-STD

Válvula de Sede Inclinada Pneumática Inox 316L – Série PX-ASV-STD

+

A Série PX-ASV-STD da Pronex é uma válvula de controle tipo “on/off” (abre/fecha) essencial para sistemas de automação industrial que exigem alta durabilidade e eficiência. Amplamente utilizada em setores como lavanderias industriais, alimentos, química e tratamento de água, ela se destaca pelo seu design de pistão inclinado, que permite altas taxas de vazão com mínima perda de carga.

Esta válvula foi projetada para lidar com meios agressivos e vapor, oferecendo proteção nativa contra o golpe de aríete e uma operação silenciosa. Sua versatilidade é um dos pontos fortes, permitindo a intercambialidade entre o acionamento manual e o pneumático, além de ser compatível com diversos acessórios de monitoramento e controle da Pronex, como o sistema MINI C-TOP e sensores de posição.

Saiba mais

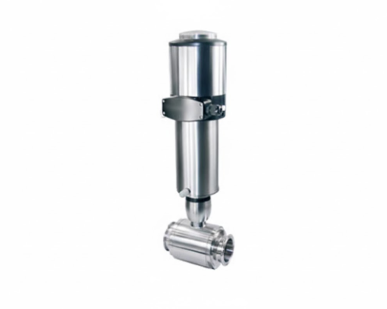

Válvula de esfera de controle proporcional pneumática em aço inoxidável com posicionador para automação industrial de precisão
