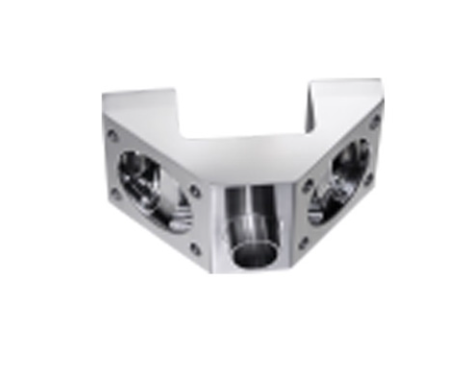

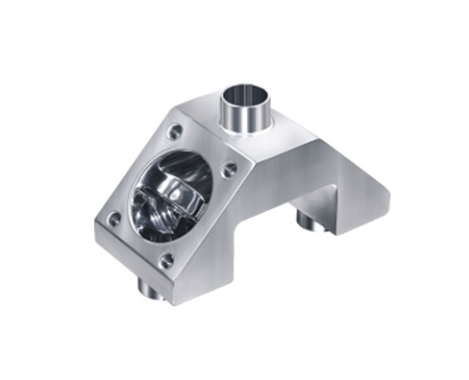

Válvula Diafragma Multiportas M-32B

Válvula Diafragma Multiportas M-32B

Aplicação

A Válvula Diafragma Multiportas M-32B é uma solução altamente eficiente para o controle de fluxo em sistemas industriais que exigem a distribuição simultânea de fluido para múltiplos canais de maneira precisa e controlada. Com seu design multiportas, esta válvula oferece a flexibilidade de redirecionar o fluxo de forma eficaz, atendendo a necessidades complexas de distribuição de fluidos, tanto em processos industriais quanto em sistemas de automação.

Equipado com um sistema de diafragma, a válvula proporciona uma vedação hermética de alta qualidade, garantindo que não ocorram vazamentos, mesmo sob pressões elevadas ou em condições extremas. O diafragma também assegura que o fluido não entre em contato com as partes mecânicas internas da válvula, aumentando sua durabilidade e reduzindo a necessidade de manutenção. A Válvula M-32B é ideal para aplicações onde o controle preciso do fluxo é essencial, como em indústrias químicas, indústrias alimentícias, sistemas de tratamento de água, automação industrial, e em equipamentos laboratoriais.

A Válvula Diafragma Multiportas M-32B é projetada para proporcionar ajustes rápidos e eficientes no controle de múltiplos fluxos de líquidos ou gases, permitindo que o fluido seja redirecionado de forma flexível e eficiente. Sua construção robusta e materiais de alta qualidade tornam a válvula resistente à corrosão e ao desgaste, garantindo um alto desempenho ao longo do tempo, mesmo em ambientes agressivos e de alta demanda.

Com fácil instalação e manutenção, a Válvula M-32B é a escolha ideal para quem busca um controle de fluxo seguro, confiável e eficiente em sistemas que exigem múltiplas saídas ou entradas de fluido. Sua capacidade de operar com diferentes tipos de fluido, aliada ao seu design compacto, a torna a opção perfeita para aplicações que exigem flexibilidade, precisão e eficiência.

Especificações Técnicas

Válvula Diafragma Multiportas M-32B
Válvula com 2 atuadores e 3 portas
Instalação recomendada: S1 voltada para cima
Zona morta: ≤ 1D

Tamanho: 1" a 2", DN25 a DN50
Material: 316L / 1.4404 / 1.4435 NB2, Fe < 0,5%
Temperatura: –20 °C a +150 °C
Pressão: 10 bar
Tratamento interno: Ra 0,4 μm, polimento mecânico e eletropolido

Diafragma:
Duplo: EPDM + PTFE
Simples: EPDM, FPM, silicone

Operação: manual ou pneumática

Controle configurável:
Unidade C-TOP
Posicionador IL-TOP
Regulador mecânico
Sensor de posição
