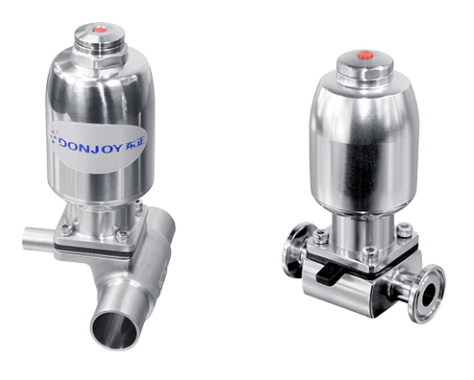

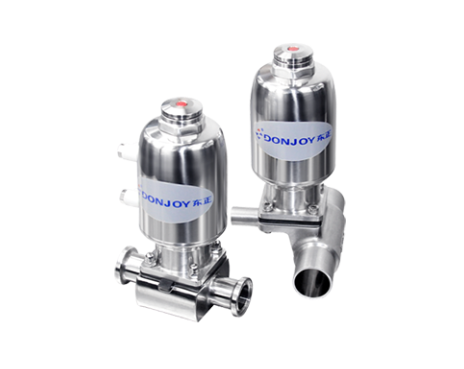

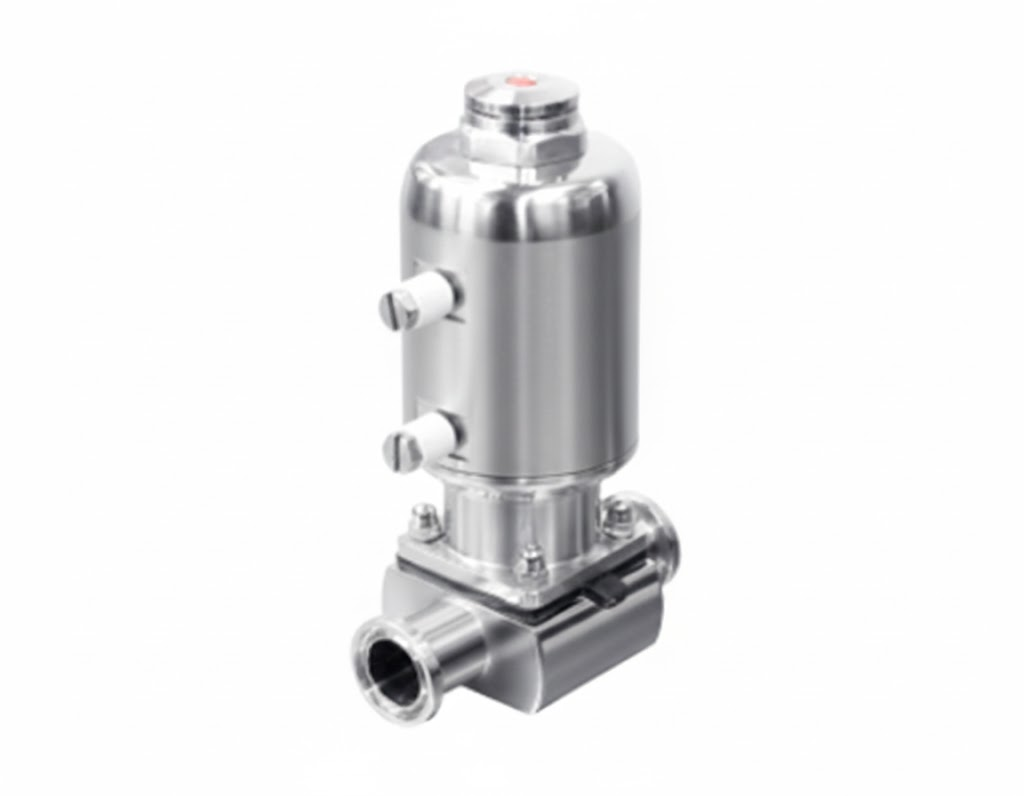

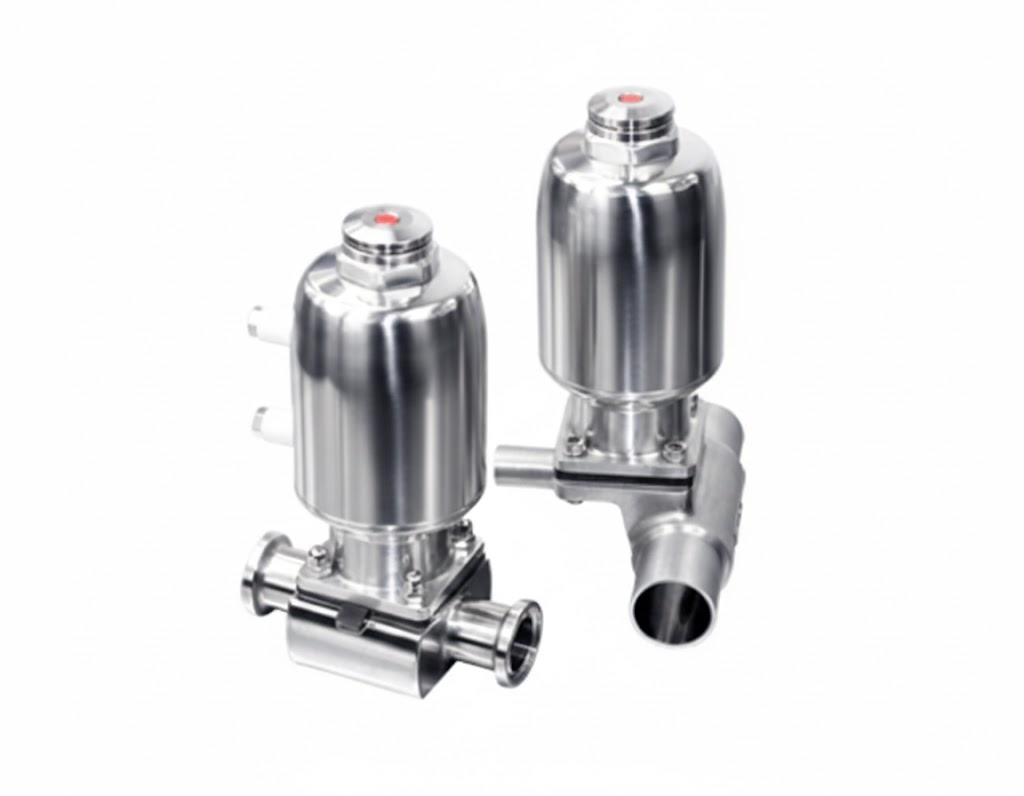

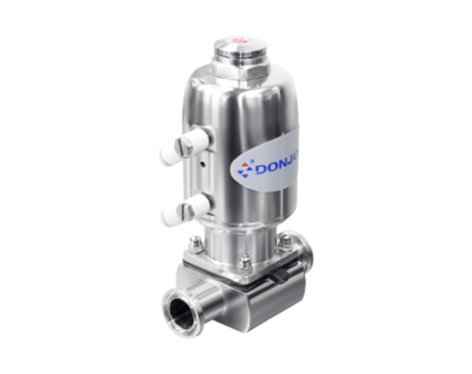

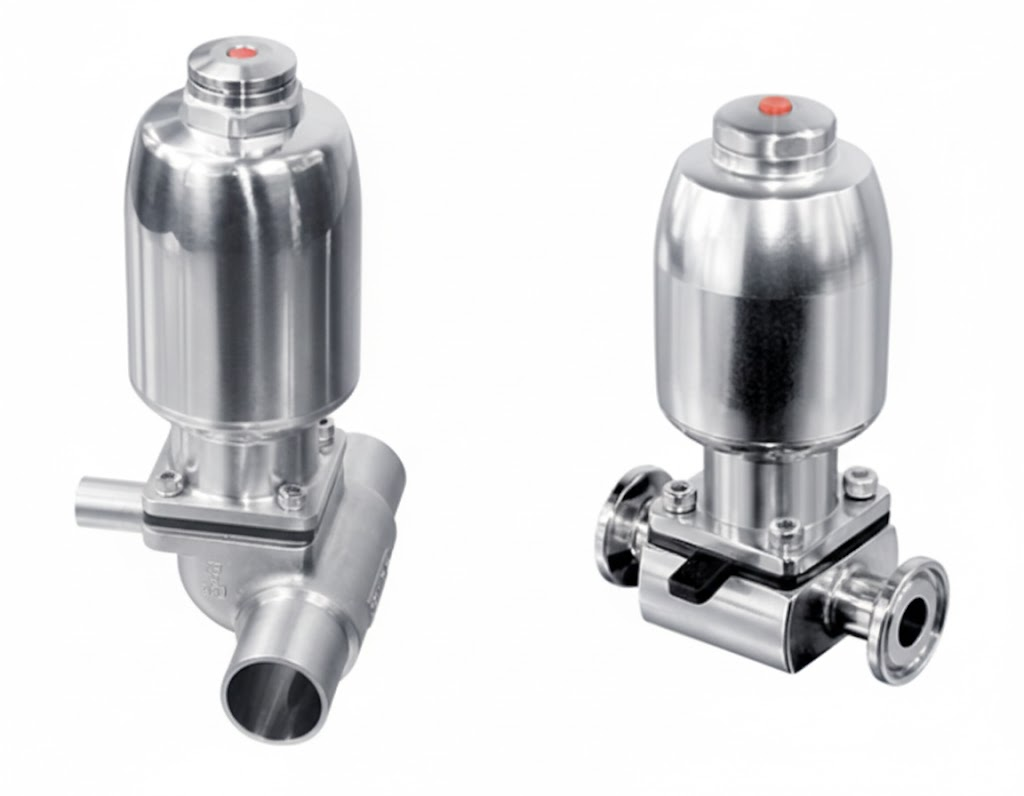

Válvula de Diafragma Asséptica para Dosagem de Alta Velocidade

Aplicação

A Válvula Diafragma Enlatada Multifuncional de Alta Frequência é um dispositivo inovador e altamente eficiente, projetado para controle preciso de fluxos de líquidos e gases em processos industriais que exigem alta frequência de operação. Com sua estrutura enlatada e função multifuncional, essa válvula é ideal para indústrias que lidam com fluidos agressivos, alta pressão e variação constante de vazão, como as indústrias químicas, farmacêuticas, alimentícias e de tratamento de água.

O principal diferencial da Válvula Diafragma Enlatada Multifuncional de Alta Frequência é sua capacidade de operar em condições exigentes de alta frequência e variação dinâmica de pressão e fluxo. O design enlatado oferece uma proteção robusta ao mecanismo interno, garantindo vedação hermética e evitando qualquer tipo de vazamento, mesmo em sistemas de alta pressão ou com fluidos corrosivos. Sua função multifuncional permite que ela desempenhe diversas funções em um único dispositivo, como controle de fluxo, dosagem precisa de líquidos, regulação de pressão e fechamento e abertura rápidos, o que a torna extremamente versátil e eficiente em processos industriais complexos.

O sistema de diafragma oferece uma vedação excepcional, garantindo confiabilidade e precisão em aplicações que exigem ajustes finos no fluxo. A alta frequência de operação é possível devido à tecnologia avançada empregada, que permite que a válvula seja operada com rapidez e sem falhas, mesmo em condições de uso contínuo. A válvula também é projetada para oferecer alta durabilidade, sendo capaz de resistir ao desgaste causado pela frequência intensa de uso e aos fluidos abrasivos que podem estar presentes nos sistemas industriais.

Fabricada com materiais resistentes como PVC, PVDF, aço inoxidável e ligas especiais, a válvula é adequada para ambientes corrosivos, altas temperaturas e pressões elevadas. Seu design de fácil manutenção permite que as partes internas sejam acessadas para limpeza e substituição de componentes, com mínimo tempo de inatividade e baixa necessidade de manutenção.

Especificações Técnicas

As válvulas diafragma manuais mini são amplamente utilizadas em amostragem de materiais, sistemas biológicos, laboratórios e outros processos.
Elas oferecem vantagens especiais em equipamentos de envase, como os das indústrias farmacêutica e de bebidas.
Com pressão de trabalho de 3 bar, a vida útil pode atingir até 1,5 milhão de ciclos de abertura e fechamento.

● Tamanho: 1/4" a 3/4", DN6 a DN15
● Normas: BPE, 3A, DIN, ISO, IDF
● Certificações: PED/97/23/EC, 3A/54-04/1580, FDA 177.2600
● Temperatura máxima: –30 a 150 °C (dependendo da vedação, atuador em inox)
● Temperatura máxima: –30 a 130 °C (dependendo da vedação, atuador plástico)

● Pressão máxima — unidirecional (ΔP = 100%):
  Normalmente fechada, borracha 8 bar; PTFE 6 bar (opção)
  Normalmente fechada, borracha 6 bar; PTFE 4,5 bar (padrão)
  Normalmente aberta e dupla ação: borracha 8 bar; PTFE 6 bar

● Diferentes atuadores podem atingir classificações de pressão mais altas
● Corpo forjado: 1.4404 / 316L / 1.4435 BN2
● Corpo fundido: 1.4404 / 316L
● Conexões: solda, clamp, flange, rosca
● Operação: manual ou pneumática

Produtos Recomendados

Conjunto de filtro duplo em aço inox com válvulas de desvio para operação contínua em linhas sanitárias

Filtro Duplo

+

O Filtro Duplex é um sistema de filtragem contínua projetado para garantir a remoção eficaz de impurezas em líquidos e gases, mantendo a eficiência e a qualidade dos sistemas industriais. Ideal para aplicações que exigem filtragem constante e sem interrupções, o filtro duplex é composto por duas unidades de filtragem independentes, permitindo que o sistema continue em operação enquanto uma das unidades é mantida em funcionamento e a outra está sendo limpa ou trocada. Isso o torna perfeito para processos que não podem ter paradas, como em indústrias químicas, petrolíferas, automotivas, alimentícias e farmacêuticas.

O sistema duplex é comumente utilizado em linhas de óleo, linhas hidráulicas, sistemas de água e sistemas de combustível, onde é essencial garantir que o fluido ou gás tratado esteja livre de partículas sólidas, sujeira, ferrugem, limalhas de metal, e outras impurezas que possam causar danos aos equipamentos ou reduzir a eficiência do processo. A configuração duplex permite que o filtro realize a manutenção de forma simultânea, evitando que o sistema precise ser interrompido para a troca ou limpeza dos elementos filtrantes, oferecendo alta continuidade operacional.

Além disso, o Filtro Duplex pode ser equipado com elementos filtrantes de diferentes graus de micronagem, o que proporciona uma filtragem de alta precisão, adaptando-se a diferentes necessidades de remoção de impurezas em variados processos industriais. O design compacto e robusto do filtro duplex garante resistência a pressões elevadas e ambientes de operação rigorosos, oferecendo longa durabilidade e excelente desempenho em condições adversas.

O Filtro Duplex é altamente eficiente e fácil de operar, com opções de manutenção simplificada, onde os elementos filtrantes podem ser facilmente acessados e limpos ou substituídos, sem a necessidade de paradas prolongadas. Sua configuração flexível e a capacidade de alternância entre os filtros garantem uma filtragem ininterrupta, sendo ideal para indústrias que requerem sistemas de filtragem contínuos e de alto desempenho.

Saiba mais
Atuador pneumático rotativo horizontal série Red Heavy, projetado para alta resistência em ambientes industriais agressivos e controle de válvulas de 90 graus

Atuador Pneumático Rotativo para Ambientes Agressivos – Série Red Heavy

+

Atuador Pneumático Horizontal

O Atuador Pneumático Horizontal é uma solução eficaz e robusta para o controle de válvulas, dampers e outros dispositivos em sistemas pneumáticos industriais. Projetado para operar com precisão e eficiência, este atuador horizontal é ideal para uma ampla gama de aplicações em setores como automação industrial, controle de processos, indústria química, petroquímica, alimentícia, farmacêutica, e energia.

Com sua configuração horizontal, o Atuador Pneumático Horizontal se adapta perfeitamente a espaços limitados ou sistemas que exigem uma orientação específica. A operação pneumática oferece a vantagem de alta força com baixo consumo de energia, o que torna o atuador uma escolha econômica e eficiente para ambientes industriais.

A principal vantagem deste atuador é sua capacidade de controlar o movimento de válvulas com grande precisão, proporcionando um ajuste contínuo e confiável dos fluxos de líquidos, gases ou substâncias químicas. Sua construção robusta garante resistência a condições adversas, como vibrações, altas temperaturas e atmosferas agressivas, tornando-o ideal para ambientes industriais desafiadores.

A instalação e a manutenção do Atuador Pneumático Horizontal são simples, o que resulta em menores custos operacionais e um ciclo de vida mais longo do equipamento. Com ele, sua empresa terá uma solução de alta performance que oferece segurança, confiabilidade e controle preciso.

Seja para sistemas automatizados ou controle manual de válvulas, o Atuador Pneumático Horizontal garante a continuidade e a eficiência dos processos, reduzindo o risco de falhas e otimizando o desempenho dos sistemas industriais.

Saiba mais
Uniões roscadas sanitárias em aço inox padrão SMS e DIN série PX-UN para tubulações de alimentos e bebidas

Uniões Roscadas Sanitárias

+

A Série PX-UN da Pronex oferece uma linha completa de uniões roscadas desenvolvidas sob os principais padrões internacionais, como SMS e DIN. Estas uniões são componentes fundamentais em linhas de processo que requerem pontos de abertura frequentes, permitindo a conexão e desconexão rápida de tubulações com máxima vedação e alinhamento.

Fabricadas em aço inox 304 ou 316L, as uniões possuem acabamento interno de Ra 0,8 µm, garantido por processos de polimento mecânico e eletropolimento. Esse rigoroso tratamento de superfície assegura que o fluxo do produto seja suave e livre de contaminações, atendendo perfeitamente às exigências de indústrias de laticínios, bebidas e farmacêuticas.

Saiba mais
Spray ball rotativo série PX-PK-ROT fabricado em PEEK e aço inox 316L para limpeza de tanques com alta resistência química

Spray Ball Rotativo Sanitário em PEEK e Inox 316L

+

O Spray Ball Rotativo Sanitário em PEEK e Inox 316L representa o que há de mais avançado em tecnologia de limpeza dinâmica e assepsia para ambientes sanitários críticos.

Desenvolvido com uma combinação estratégica de Aço Inox 316L e o polímero de altíssima performance PEEK, este dispositivo garante uma rotação perfeitamente fluida, eliminando os travamentos comuns e oferecendo resistência mecânica e química inigualáveis para os processos de higienização mais pesados da indústria.

Desempenho Extremo: Suporta Validação CIP e SIP (Vapor Vivo)

O grande diferencial comercial e tecnológico da Série PX-PK-ROT é a sua impressionante estabilidade térmica. Projetado para operar em uma faixa de -10 °C a 130 °C, este cabeçote de limpeza é a solução definitiva para plantas que exigem esterilização rigorosa:

  • Pronto para SIP (Sterilization In Place): Suporta perfeitamente ciclos de esterilização com vapor vivo a 130°C sem deformar as partes rotativas de PEEK.

  • Resistência Química Superior: O PEEK é altamente imune ao desgaste causado por ácidos fortes, soda cáustica e outros agentes químicos utilizados em concentrações elevadas no sistema CIP.

  • Baixo Coeficiente de Atrito: A engenharia autolubrificada (pelo próprio meio) garante uma rotação suave e constante, estendendo a vida útil do equipamento e reduzindo custos com manutenção.

Versatilidade Absoluta: De Laboratórios a Grandes Plantas

Com uma vasta gama de tamanhos de esfera e métodos de conexão sanitária (Clamp, Rosca, Pino), a Série PX-PK-ROT oferece integração perfeita em qualquer projeto arquitetônico de tubulação, cobrindo:

  • Pequenos Recipientes: Lavagem precisa de reatores laboratoriais e pequenos misturadores piloto.

  • Grandes Tanques de Processamento: Cobertura de alto impacto em dornas, silos e reatores industriais de grande porte.

Aplicações em Ambientes Críticos

Este equipamento é indispensável para processos que não podem tolerar falhas de assepsia, paradas por travamento ou contaminação cruzada:

  • Indústria Farmacêutica e Biotecnologia: Preparadores de vacinas, injetáveis e xaropes esterilizados.

  • Indústria de Laticínios e Alimentos UHT: Higienização de linhas que processam produtos de longa vida e exigem esterilização térmica.

  • Química Fina e Cosmética: Remoção de bases densas e reagentes agressivos.

Eleve o Nível da sua Esterilização Industrial

Não arrisque a validação da sua limpeza térmica com equipamentos inferiores. Garanta durabilidade sob temperaturas extremas com o Spray Ball Rotativo PX-PK-ROT.

Saiba mais
