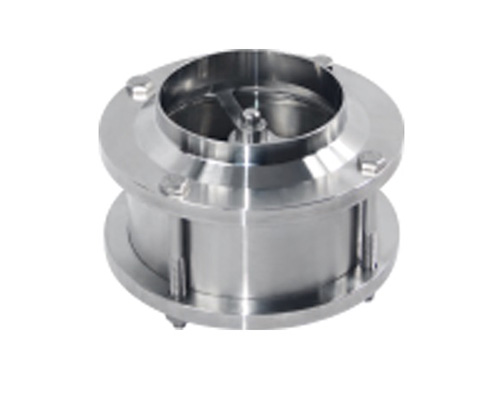

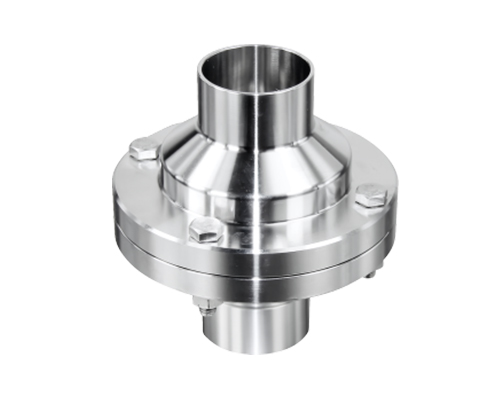

Válvula de Retenção Sanitária Flangeada Inox 316L

Aplicação

A Série PX-CV-FLANGE da Pronex é uma válvula de retenção de alta robustez, projetada para prevenir o refluxo de fluidos em tubulações de médio e grande porte. Essencial para garantir o fluxo unidirecional, ela protege bombas, tanques e instrumentos contra golpes de aríete e perdas de carga por sucção reversa.

Diferente dos modelos compactos, a versão flangeada oferece uma conexão extremamente segura e estável, ideal para linhas de produção nas indústrias de bebidas, vinícolas, óleos, cosméticos, farmacêuticas e químicas. O sistema opera de forma automática: o obturador se abre quando a pressão do fluido vence a resistência da mola interna e fecha hermeticamente quando as pressões se equalizam ou ocorre um contrafluxo, garantindo máxima estanqueidade.

Especificações Técnicas

Especificações Técnicas

  • Dimensões: DN-50 (2") até DN-300 (12").

  • Materiais: Corpo e eixo em AISI 316L ou 304; Mola em AISI 304.

  • Vedação: EPDM (Conforme FDA 177.2600). Opcionais: NBR, FPM (Viton) ou PTFE.

  • Temperatura de Trabalho: -10 °C a 130 °C (com vedação EPDM).

  • Pressão Máxima: 10 bar.

  • Pressão de Abertura: 0,1 bar (para tamanhos DN-50 a DN-100).

  • Acabamento Superficial: Ra $\le$ 0,8 $\mu$m.

  • Conexões: Flange (Padrões DIN, SMS, RJT, IDF, ISO, 3A disponíveis).

Destaques para o Cadastro (Bullet Points)

  • Prevenção de Refluxo em Grande Escala: Ideal para linhas de transferência de alto volume (até 12"), garantindo que o fluido não retorne mesmo em paradas repentinas de bombeamento.

  • Conexão Flangeada Segura: Oferece maior resistência mecânica e facilidade de alinhamento em tubulações industriais pesadas.

  • Proteção Contra Golpes de Aríete: Reduz drasticamente o impacto do choque hidráulico, preservando a vida útil de vedações e tubos.

  • Grau Sanitário Certificado: Superfícies internas polidas (Ra $\le$ 0,8 $\mu$m) que atendem às normas internacionais de higiene, facilitando a limpeza CIP.

  • Mola de Alta Resposta: Fechamento rápido e preciso que atua imediatamente após a queda da pressão de fluxo.
