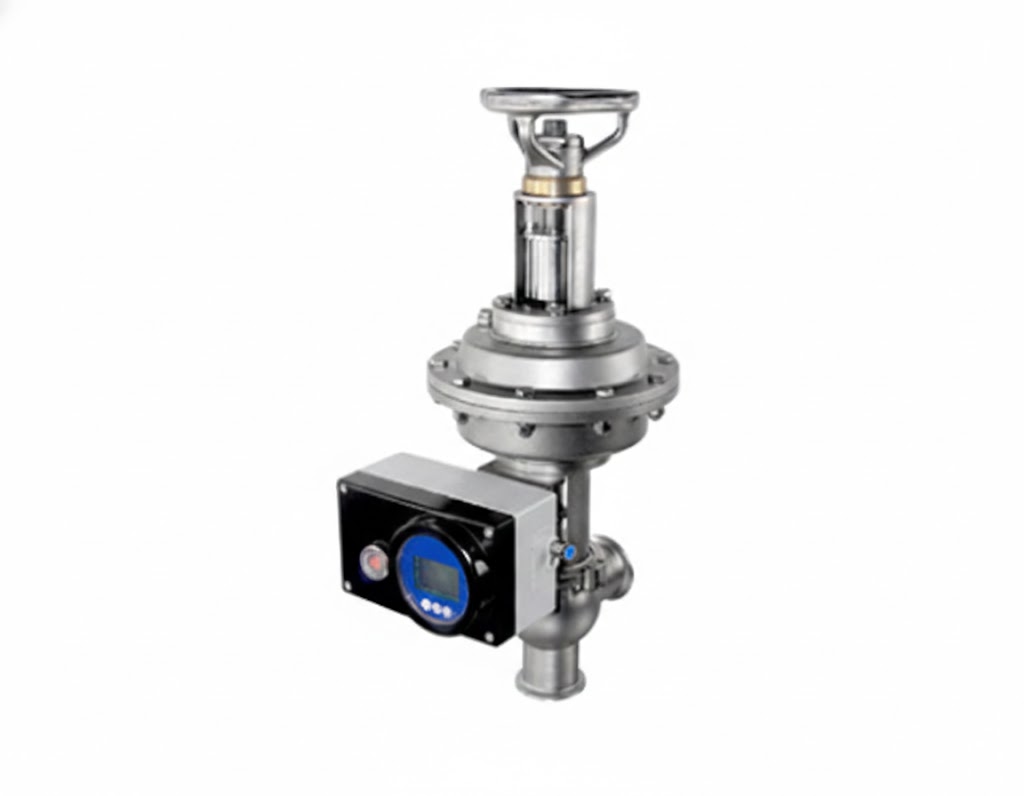

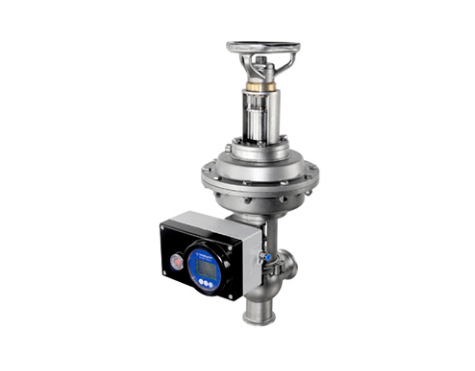

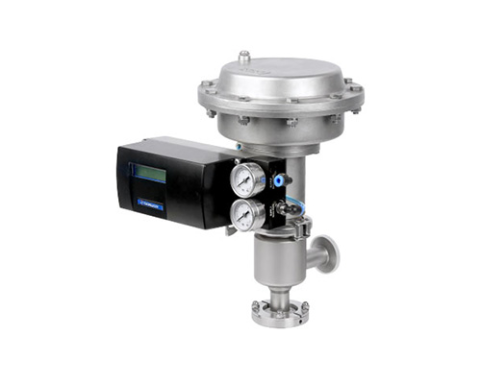

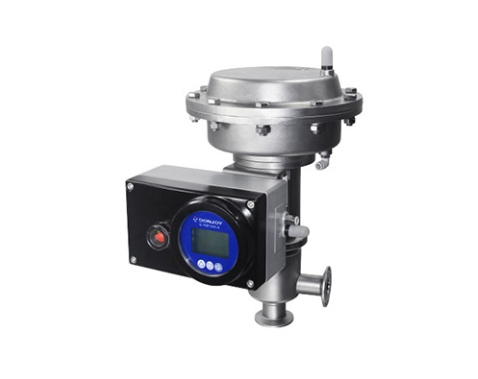

Válvula de Controle Proporcional Pneumática de Alta Precisão

Aplicação

A válvula de controle proporcional é um dispositivo industrial projetado para regular de forma contínua e proporcional o fluxo, pressão ou vazão de fluidos em sistemas de automação, ao invés de operar apenas em posições “aberta/fechada”. Essa válvula possibilita ajustes finos e precisos do processo, correspondendo exatamente ao sinal de controle recebido (como 4-20 mA, 0-10 V ou sinais digitais), garantindo resposta eficiente e estabilidade operacional.

Fabricada em materiais robustos como aço inoxidável, latão ou ligas especiais, a válvula proporcional pode ser equipada com atuadores elétricos ou pneumáticos e está preparada para integração com controladores, PLCs e sistemas SCADA, sendo ideal para aplicações que exigem controle dinâmico e preciso em malhas de processo.

Principais Aplicações

A válvula de controle proporcional é amplamente utilizada em:

  • Automação industrial e controle de processos

  • Sistemas hidráulicos e pneumáticos com requisitos de ajuste fino

  • Regulação de fluxo, pressão e temperatura

  • Indústria química e petroquímica

  • Energia e geração de vapor

  • HVAC, sistemas de climatização e utilidades

  • Equipamentos que demandam integração com instrumentos inteligentes

Principais Benefícios

✔ Controle contínuo e proporcional do fluxo, sem saltos abruptos
✔ Resposta rápida e estável, ideal para sistemas automatizados
✔ Integração com sinais de controle padrão (4-20 mA, 0-10 V, Fieldbus, etc.)
✔ Versões pneumáticas, elétricas ou híbridas
✔ Alta confiabilidade e durabilidade, com opções em materiais resistentes
✔ Melhora da eficiência energética e desempenho do processo

Características Técnicas Comuns

  • Tipo: Válvula de controle proporcional

  • Material: Aço inoxidável 304/316, latão, ligas especiais

  • Acionamento: Elétrico, pneumático ou híbrido

  • Conexões: Rosca, flange ou conexão sanitária

  • Sinal de Controle: 4-20 mA, 0-10 V, digital ou bus de campo

  • Uso: Regulação precisa de fluxo, pressão e outras variáveis em sistemas industriais

Especificações Técnicas

Princípio de funcionamento

  • Entrada de controle: 0/4-20mA / 0-5V / 0-10V

  • Saída de feedback: 0/4-20mA / 0-5V / 0-10V

  • Alimentação: DC 24V ±10%

  • Comunicação via barramento: MODE BUS RS485

  • Precisão: Repetibilidade de posicionamento ≤ 0,2%

  • Menu: Display OLED com idiomas Chinês e Inglês

  • Configuração: Função de autoajuste com um botão

  • Modo de operação: Manual / Automático

  • Ângulo de curso: 0–180°

  • Recursos adicionais:

    • A válvula não consome energia quando permanece parada

    • Alimentação: DC24V ±10%

    • Aplicação: Válvulas de curso linear e de curso angular entre 30°–180°

    • Corpo em liga de alumínio

    • Classe de proteção contra explosão: ExdIIBT4 (opcional)

    • Grau de proteção: IP68
