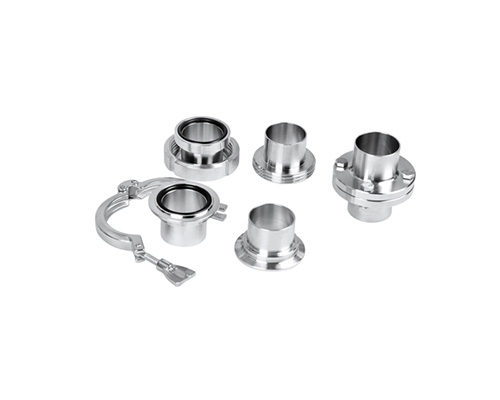

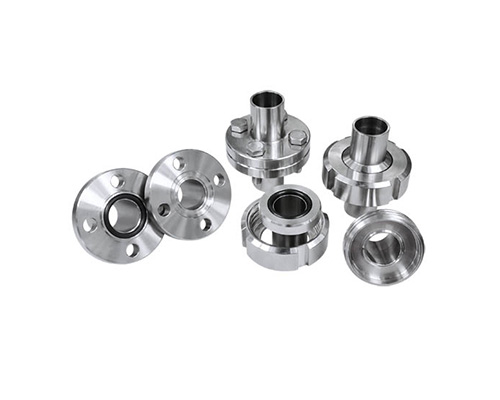

Conexões e Flanges Assépticos

Aplicação

A Série PX-DIN11864 da Pronex representa o ápice da engenharia sanitária para sistemas que exigem esterilização absoluta. Projetada especificamente para eliminar zonas mortas (dead corners), esta linha de flanges e uniões segue o mesmo rigor técnico do padrão ASME BPE, sendo a escolha ideal para tubulações biofarmacêuticas com requisitos de limpeza ultra-elevados.

O design asséptico da norma DIN 11864 garante uma transição perfeita entre os componentes, impedindo o acúmulo de microrganismos. Com opções de acabamento por eletropolimento de 0,25 µm, estas conexões são otimizadas para processos de esterilização severos e ambientes de alta pureza onde a falha na higienização não é uma opção.

Especificações Técnicas

  • Dimensões Flange Asséptico: 1/2" a 6" (DN10 a DN150)

  • Dimensões União Asséptica: 1" a 6" (DN25 a DN150)

  • Dimensões Ferrule Asséptico: 1/2" a 6" (DN10 a DN150)

  • Material: Aço Inox 1.4404 / 1.4435 NB2 (Fe < 0,5%)

  • Vedações (Gasket): EPDM ou FPM (Conforme FDA 177.2600 e 3-A-18-03)

  • Acabamento Superficial (Norma DIN 11866):

    • Polimento Mecânico: Ra 0,4 µm (Grau HE4c)

    • Eletropolimento (EP): Ra 0,25 µm (Grau HE5c)

  • Configurações: Formatos A, B e C (DIN 11864-1, 11864-2 e 11864-3)

Destaques para o Cadastro (Bullet Points)

  • Design Zero Dead-Corner: Geometria interna projetada para evitar qualquer ponto de estagnação de fluido ou acúmulo bacteriano.

  • Grau Biofarmacêutico HE5c: Eletropolimento de ultra-precisão (0,25 µm) que facilita a passivação e garante uma superfície espelhada.

  • Baixo Teor de Ferrita (Fe < 0,5%): Material de alta pureza (1.4435 NB2) que oferece resistência superior à corrosão em processos críticos.

  • Conformidade Normativa Total: Fabricado sob a norma DIN 11864, garantindo intercambiabilidade e segurança em sistemas estéreis globais.
