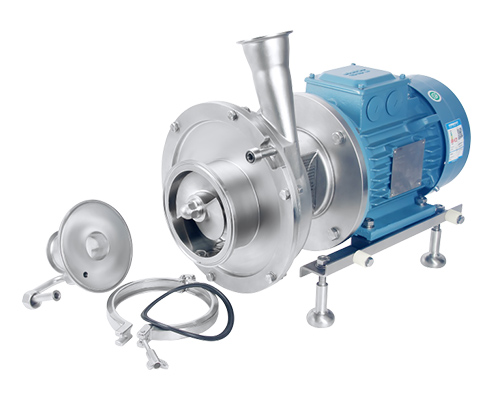

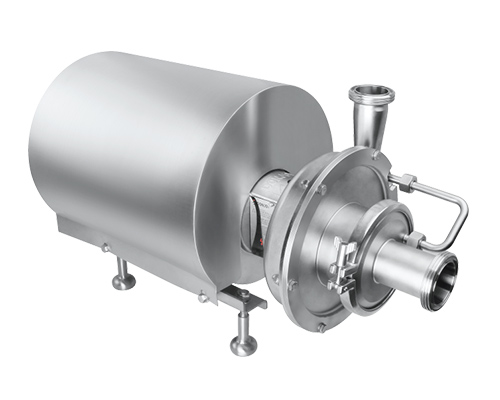

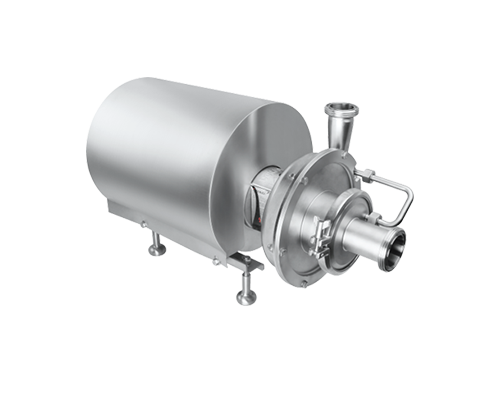

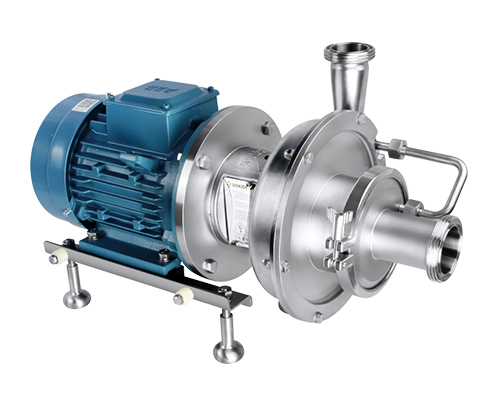

Bomba Centrífuga Autoescorvante Sanitária em Inox

Bomba centrífuga autoescorvante sanitária em aço inox 316L, projetada para sistemas de retorno CIP e bombeamento com presença de gases

Bomba Centrífuga Autoescorvante Sanitária em Inox

Aplicação

A Bomba Centrífuga Autoescorvante Sanitária em Inox foi desenvolvida para aplicações que exigem sucção eficiente, alto padrão de higiene e capacidade de transportar líquidos com presença de ar ou gás no processo.

Indicada especialmente como bomba de retorno CIP, a Série PX-ZLX também pode ser utilizada na transferência de fluidos com viscosidade de até 500 cP (mPa·s), conforme as condições de operação e dimensionamento do equipamento.

Sua tecnologia autoescorvante permite trabalhar em situações nas quais existe presença de ar na linha de sucção, proporcionando maior estabilidade operacional em aplicações como retorno de soluções de limpeza, drenagem de equipamentos, transferência entre tanques e sistemas com sucção negativa.

Bomba autoescorvante para sistemas CIP

Um dos principais diferenciais da PX-ZLX é sua aplicação em sistemas de CIP – Cleaning in Place, principalmente no retorno da solução de limpeza após sua circulação pela linha ou pelo equipamento sanitário.

Durante esse processo, é comum ocorrer a entrada de ar ou a formação de bolsões de gás na tubulação. A capacidade autoescorvante da bomba ajuda a manter a transferência mesmo nessas condições, reduzindo interrupções no ciclo de limpeza.

Essa característica torna a PX-ZLX adequada para:

Retorno de soluções CIP;
Drenagem de tanques e equipamentos;
Linhas com presença de ar;
Transferência em condições de sucção negativa;
Sistemas de filtragem;
Processos que exigem esvaziamento eficiente da tubulação.

Operação com líquidos contendo ar ou gás

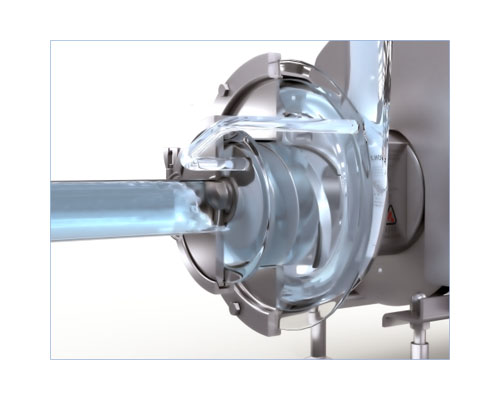

Diferentemente de uma bomba centrífuga convencional, a bomba centrífuga autoescorvante sanitária é projetada para lidar com quantidades de ar presentes no fluido ou na linha de sucção.

Essa capacidade favorece aplicações nas quais o produto não chega continuamente à bomba ou em processos onde ocorre entrada intermitente de ar durante a transferência.

Baixo NPSH requerido

O projeto hidráulico da Série PX-ZLX foi desenvolvido para operar com baixo NPSH requerido (NPSHr), contribuindo para reduzir a possibilidade de cavitação quando a instalação e as condições de processo são corretamente dimensionadas.

Essa característica proporciona uma operação mais estável e pode contribuir para:

Redução de ruídos e vibrações;
Maior estabilidade hidráulica;
Menor desgaste dos componentes;
Melhor desempenho em condições críticas de sucção.

Construção sanitária em aço inox

As partes em contato com o produto possuem construção sanitária em aço inoxidável, facilitando a higienização e tornando a bomba adequada para processos que exigem elevado controle de contaminação.

A Série PX-ZLX pode ser utilizada nas indústrias alimentícia, de bebidas, farmacêutica, cosmética e química, conforme a compatibilidade dos materiais de construção com o produto bombeado.

Principais vantagens

Tecnologia centrífuga autoescorvante;
Construção sanitária em aço inoxidável;
Aplicação como bomba de retorno CIP;
Bombeamento de líquidos com presença de ar ou gás;
Indicada para condições de sucção negativa;
Transferência de fluidos com viscosidade de até 500 cP;
Baixo NPSH requerido;
Maior estabilidade durante a sucção;
Redução do risco de cavitação quando corretamente dimensionada;
Operação silenciosa e estável;
Facilidade de limpeza e higienização;
Aplicação em sistemas de filtragem;
Indicada para indústrias alimentícias, farmacêuticas, cosméticas e químicas.

A Bomba Centrífuga Autoescorvante Sanitária PX-ZLX é indicada para processos que necessitam combinar capacidade de autoescorva, higiene, estabilidade de operação e eficiência no transporte de líquidos com presença de ar.

Especificações Técnicas

Vazão Máxima: até 70 m³/h
Pressão Máxima (Recalque): até 70 m.c.a.
Temperatura de Operação: -20 °C a 150 °C
Material de Construção: Aço Inox 304 / 316L (Opções ASME BPE 316L disponíveis)
Acabamento Superficial: Rugosidade ≤ Ra 0,8 µm (opcionais ≤ Ra 0,6 µm e ≤ Ra 0,4 µm)
Selo Mecânico: Simples ou Duplo
Conexões: Clamp, Rosca, Flange ou Flange Asséptico
Certificações de Referência: 3-A, FDA 177.2600, USP CLASS-II e CE

Destaques para o Cadastro (Bullet Points)

Função Autoescorvante: Ideal para retorno de CIP e sucção de tanques com presença de gases ou espumas.
Redução de Cavitação: Rotor projetado para operar com baixo NPSH, aumentando a vida útil dos componentes.
Versatilidade de Viscosidade: Capaz de processar fluidos de até 500 cP com eficiência e suavidade.
Operação Silenciosa: Tecnologia de fluxo otimizada para reduzir ruídos no ambiente de produção.
